مقدمه

تأمین پایداری تجهیزات برودتی سنگین مانند چیلرها و مینی‌چیلرها در ساختمان‌های مدرن، فراتر از یک نصب ساده است. ارتعاشات مداوم این دستگاه‌ها، بارهای استاتیکی بالا و ضرورت تراز بودن دقیق آن‌ها، مهندسان را وادار می‌کند تا برای سیستم‌های ساپورت‌بندی به سراغ مقاطع مهندسی‌شده بروند. در این میان، استفاده از سوپر فیکس تخت با ضخامت ۳ میلی‌متر به‌عنوان یک المان کلیدی مطرح شده است که توانایی تحمل بارهای سنگین را با قابلیت‌های مدولار ترکیب می‌کند. عبور از روش‌های سنتیِ جوشکاری سنگین و جایگزینی آن‌ها با اتصالات پیچ‌ومهره‌ایِ دقیق، نه‌تنها ایمنی سازه‌ای را تضمین می‌نماید، بلکه عمر مفید تجهیزات را نیز به‌طور محسوسی افزایش می‌دهد.

پایداری لرزه‌ای، توزیع یکنواخت بار و مقاومت در برابر شرایط محیطی موتورخانه‌ها یا پشت‌بام‌ها، نیازمند متریالی است که در کنار استحکام، انعطاف‌پذیری لازم برای تراز کردن دستگاه را داشته باشد. ورق‌های فولادی با ضخامت ۳ میلی‌متر، نقطه‌ی بهینه‌ای بین وزن مرده و مقاومت خمشی ایجاد کرده‌اند. تحلیل رفتار این مقاطع تحت بارگذاری ممتد، بیانگر ضرورت شناخت دقیق ویژگی‌های فنی، روش‌های نصب و ملاحظات طراحی است. هدف از بررسی این موضوع، تبیین دقیق جایگاه سوپر فیکس تخت ۳ میلی‌متری در اجرای ساپورت‌های تخصصی برای چیلر و مینی‌چیلر است تا مهندسان و پیمانکاران بتوانند با اطمینان کامل، استانداردهای ایمنی پروژه‌های خود را ارتقا دهند.

جایگاه سوپر فیکس تخت ۳ میلی‌متری در صنعت تهویه مطبوع

چیلرها به‌عنوان قلب تپنده سیستم‌های تهویه مطبوع، حساسیت بالایی به ارتعاشات سازه‌ای دارند. تکیه‌گاه‌های غیراستاندارد می‌توانند منجر به ناهم‌ترازی مدار تبرید، افزایش استهلاک کمپرسور و نهایتاً خروج دستگاه از مدار بهره‌برداری شوند. سوپر فیکس تخت با ضخامت ۳ میلی‌متر، به‌عنوان یک مقطع عرضی تقویت‌شده، توانایی بالایی در توزیع نیروهای وارده دارد. الگوهای سوراخ‌کاری دقیق روی این مقاطع، امکان اتصال سریع و مستحکم به سازه اصلی ساختمان یا فونداسیون‌های لرزه‌گیر را فراهم می‌کند.

در بازار تجهیزات تأسیساتی سال ۲۰۲۶، گرایش به سمت سیستم‌های «نصب سریع» (Fast Installation) به‌شدت افزایش یافته است. برخلاف نبشی‌های آهنی که نیازمند فرآیندهای پرهزینه برش، سنگ‌زنی و جوشکاری هستند، مقاطع مدولار ۳ میلی‌متری امکان مونتاژ در محل را بدون آسیب به پوشش گالوانیزه فراهم می‌سازند. این ویژگی نه تنها از نظر هزینه عملیاتی صرفه اقتصادی دارد، بلکه با حذف نقاط جوش، مقاومت در برابر خوردگی را نیز در محیط‌های مرطوب یا شیمیایی (مانند موتورخانه‌ها) تضمین می‌کند.

چرا ضخامت ۳ میلی‌متر استاندارد طلایی است؟

اغلب مقاطع سوپر فیکس تخت موجود در بازار در ضخامت‌های متنوعی عرضه می‌شوند، اما انتخاب ۳ میلی‌متر برای تجهیزات سنگین نظیر مینی‌چیلرها، بر اساس محاسبات ممان اینرسی و گشتاور خمشی صورت می‌گیرد. ورق ۲ میلی‌متری ممکن است در برابر بارهای دینامیکیِ حین استارتِ چیلر دچار تغییر شکل (Deflection) موضعی شود و ورق‌های ضخیم‌تر از ۴ میلی‌متر نیز با افزایش وزن مرده و دشواری در سوراخ‌کاری و اتصال، توجیه فنی خود را از دست می‌دهند. بنابراین، انتخاب ضخامت ۳ میلی‌متر تعادلی هوشمندانه میان ظرفیت باربری و سهولت در اجرا ایجاد کرده است.

تحلیل فنی ساپورت‌بندی سنگین برای چیلر و مینی‌چیلر

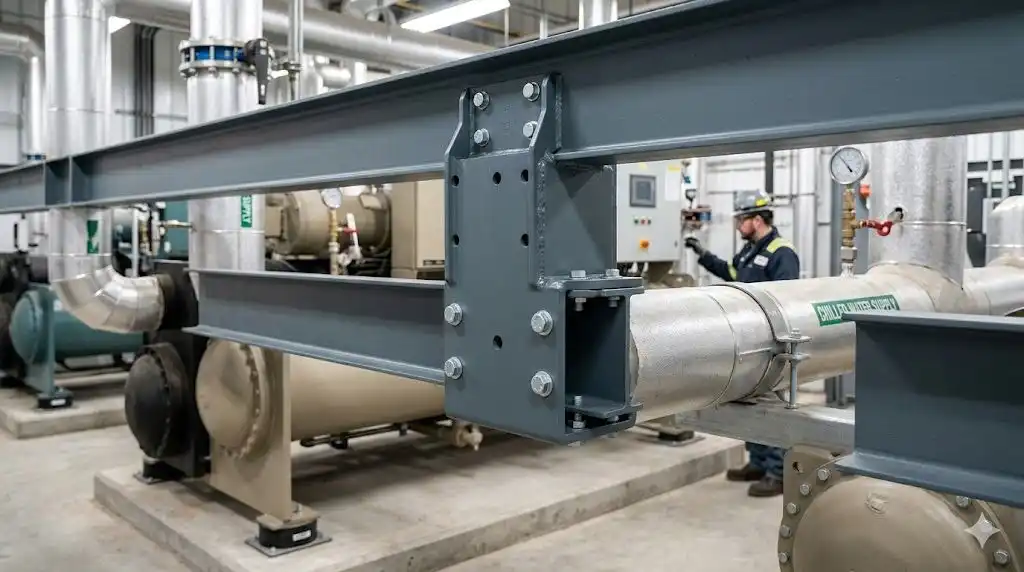

اجرای ساپورت‌های سنگین، فرآیندی است که باید بر اساس بار کل دستگاه (Operating Weight) طراحی شود. هر دستگاه چیلر دارای یک مرکز ثقل مشخص است که نیروهای وارده بر پایه‌ها را تعیین می‌کند. برای اجرای صحیح با استفاده از سوپر فیکس تخت، پیمانکاران باید ترکیبی از اعضای عمودی و افقی را به کار گیرند تا یک فریم مستحکم ایجاد شود.

گام‌های اجرایی استاندارد

1. بررسی بارگذاری و نقشه‌های سازه: ابتدا باید وزن عملیاتی چیلر (شامل وزن دستگاه، مبرد و آب موجود در اواپراتور) محاسبه شود تا ضریب اطمینان برای ساپورت‌ها مشخص گردد.
2. طراحی شبکه ساپورت: تعیین محل قرارگیری پایه‌ها و اتصال آن‌ها به سازه اصلی با استفاده از انکرهای مکانیکی یا شیمیایی که توانایی تحمل بارهای کششی و برشی را دارند.
3. برش‌کاری و آماده‌سازی سوپر فیکس: برش دقیق قطعات ۳ میلی‌متری به اندازه‌های طراحی‌شده، بدون ایجاد پلیسه در لبه‌ها.

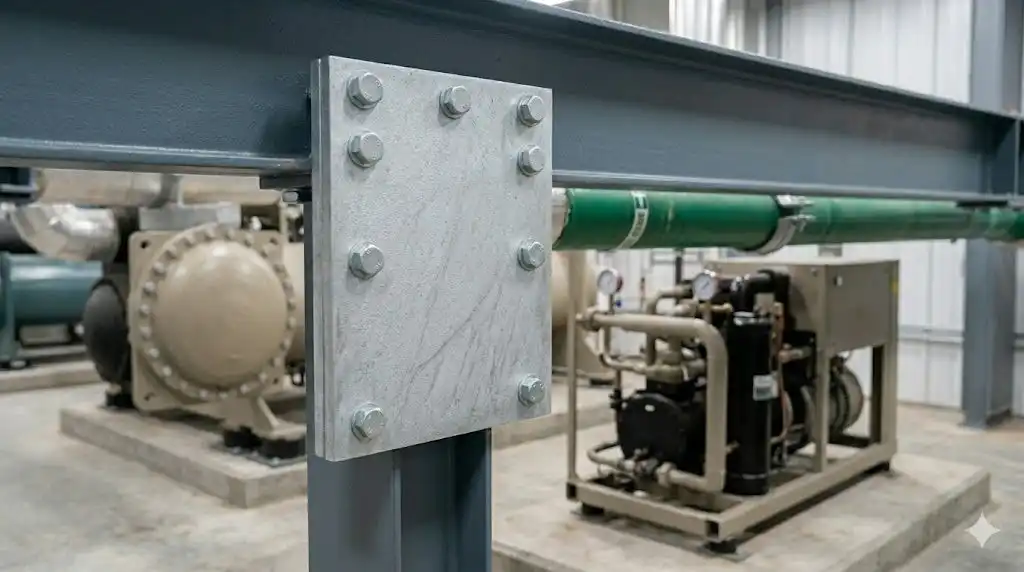

4. اسمبل و اتصال با پیچ و مهره‌های گرید بالا: استفاده از پیچ‌های گرید ۸.۸ یا ۱۰.۹ با واشرهای فنری جهت جلوگیری از باز شدن اتصال بر اثر ارتعاشات چیلر.

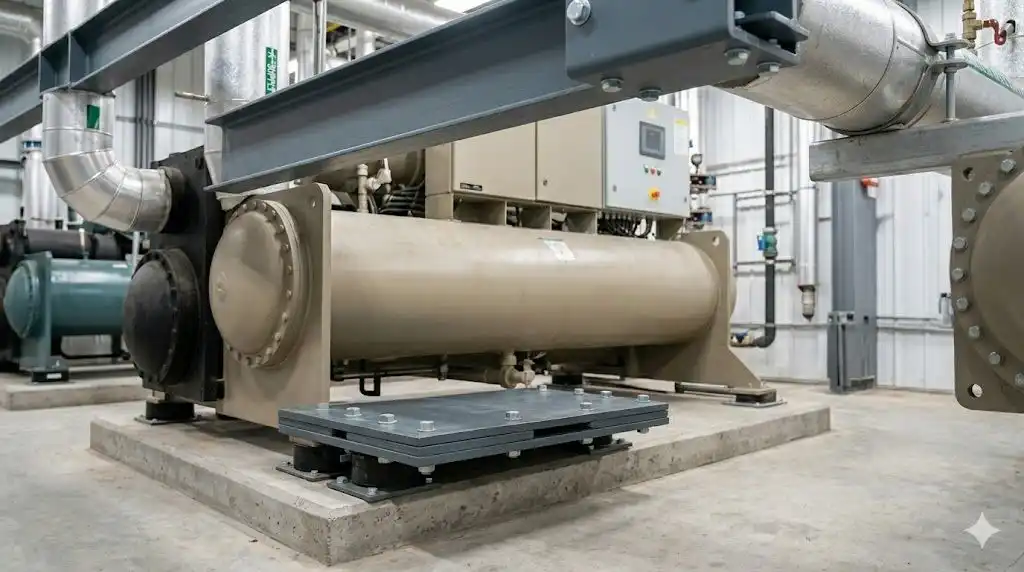

5. تراز کردن و رگلاژ: استفاده از قابلیت رگلاژ سیستم‌های مدولار برای اطمینان از تراز بودن کامل سطح زیرین دستگاه.

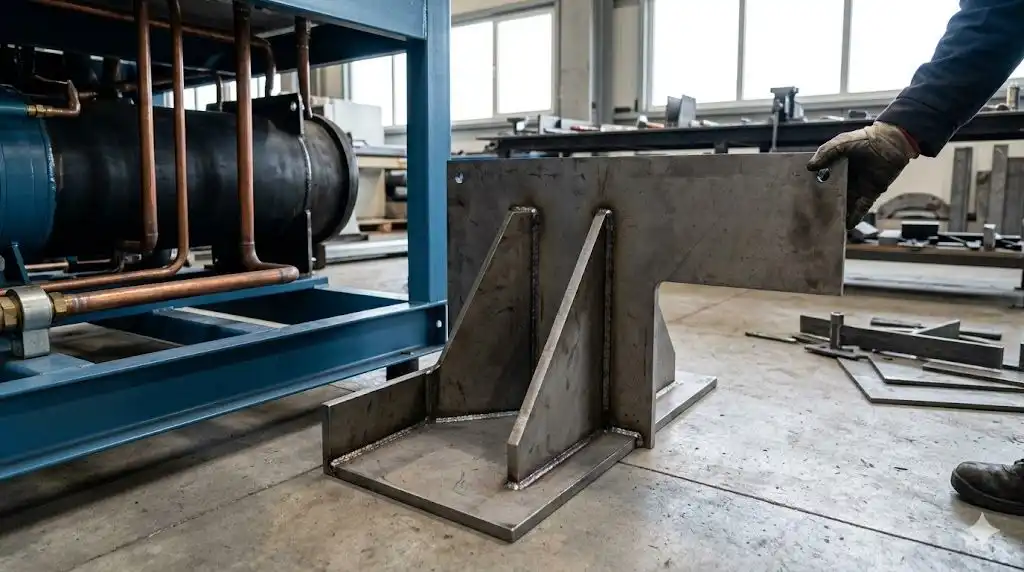

6. نصب لرزه‌گیرها: قرار دادن لرزه‌گیرهای لاستیکی یا فنری بین پایه چیلر و فریم سوپر فیکس جهت جذب ارتعاشات فرکانس پایین.

خطاهای رایج در اجرا

یکی از متداول‌ترین اشتباهات، استفاده از ساپورت‌های بدون مهاربندی جانبی است. چیلرها در لحظه استارت، گشتاور شدیدی به پایه‌ها وارد می‌کنند که اگر فریم ساپورت مهاربندی نشده باشد، می‌تواند باعث لرزش‌های دامنه بلند شود. خطای دیگر، نادیده گرفتن طول کنسول‌های آزاد است؛ هرچه فاصله بین نقاط اتصال سوپر فیکس به سازه بیشتر باشد، مقاومت خمشی آن به‌شدت کاهش می‌یابد. همچنین، عدم توجه به حفاظت در برابر خوردگیِ نقاط برش‌خورده، عمر مفید ساپورت را در فضاهای باز پشت‌بام به‌شدت کاهش می‌دهد.

راهکارهای نوین در سیستم‌های مهار لرزه‌ای

مهندسی مدرن در سال ۲۰۲۶، صرفاً به نصب اکتفا نمی‌کند. امروزه رویکردها به سمت سیستم‌های «مهار لرزه‌ای» (Seismic Bracing) معطوف شده است. در اینجا ۴ راهکار به‌روز برای بهینه‌سازی ساپورت چیلر آورده شده است:

• استفاده از مدل‌سازی BIM: قبل از نصب، کل سیستم ساپورت‌بندی در محیط نرم‌افزاری مدل‌سازی می‌شود تا تداخلات با مسیرهای لوله‌کشی و کانال‌کشی بررسی گردد.
• سیستم‌های ترکیبی (Hybrid Support): تلفیق سوپر فیکس تخت با پروفیل‌های C-Channel برای ایجاد فریم‌های با سختی بالاتر که بتوانند بارهای جانبی زلزله را نیز تحمل کنند.
• مهاربندی‌های قطری (Cross Bracing): اجرای مهاربندی‌های ضربدری با استفاده از رادهای رزوه یا تسمه‌های فولادی جهت مهار حرکت‌های جانبی چیلر.
• اتصالات ضد لرزش تخصصی: بهره‌گیری از واشرهای EPDM و ضربه‌گیرهای مخصوص که مانع انتقال ارتعاش از پایه دستگاه به سوپر فیکس تخت می‌شوند.

---

سؤال: چرا سوپر فیکس تخت ۳ میلی‌متری برای چیلر مناسب است؟

پاسخ: این ضخامت ممان اینرسی بالایی ایجاد کرده و در برابر بار استاتیکی و ارتعاشات دستگاه، مقاومت خمشی بهینه دارد، ضمن اینکه نصب آن به صورت پیچ‌ومهره‌ای و سریع انجام می‌شود.

سؤال: آیا جوشکاری سوپر فیکس تخت توصیه می‌شود؟

پاسخ: خیر؛ جوشکاری لایه گالوانیزه را از بین برده و تمرکز تنش ایجاد می‌کند. اتصالات باید به صورت مدولار و پیچ‌ومهره‌ای با گشتاور استاندارد انجام شوند.

---

پرسش‌های متداول (FAQ)

۱. آیا سوپر فیکس تخت ۳ میلی‌متری برای چیلرهای تناژ بالا کافی است؟

بله، در صورتی که طراحی فریم به‌صورت شبکه‌ای (Grid) و با فواصل مناسبِ نقاط اتصال انجام شود، توانایی تحمل بارهای بسیار سنگین را دارد.

۲. بهترین نوع انکر برای اتصال سوپر فیکس به دال بتنی چیست؟

استفاده از انکرهای شیمیایی (Chemical Anchors) برای بارهای سنگین و ارتعاشی توصیه می‌شود، زیرا تنش کمتری به بتن وارد کرده و مقاومت کششی بالاتری دارند.

۳. تفاوت سوپر فیکس ۳ میلی‌متری با نبشی آهنی در چیست؟

سوپر فیکس تخت ۳ میلی‌متری قابلیت تنظیم (رگلاژ)، سرعت نصب بالاتر، وزن مرده کمتر و عدم نیاز به جوشکاری دارد، در حالی که نبشی‌های آهنی سنگین‌تر بوده و نیاز به عملیات ساخت کارگاهی دارند.

۴. آیا ارتعاشات چیلر باعث باز شدن اتصالات پیچ‌ومهره‌ای می‌شود؟

در صورتی که از واشرهای فنری، مهره‌های قفلی (Lock Nuts) یا چسب‌های رزوه (Threadlocker) استفاده شود، خطر باز شدن اتصالات به صفر می‌رسد.

۵. چگونه می‌توان زنگ‌زدگی نقاط برش سوپر فیکس را کنترل کرد؟

پس از برش، باید نقاط لبه با اسپری زینک سرد (Cold Galvanizing Spray) با درصد خلوص بالا پوشش داده شوند تا از خوردگی جلوگیری شود.

۶. حداکثر فاصله مجاز بین ساپورت‌های سوپر فیکس چقدر است؟

این فاصله کاملاً وابسته به وزن چیلر و مشخصات هندسی فریم است که باید بر اساس جداول بارگذاری (Load Tables) محصول و محاسبات مهندسی تعیین گردد.
