تحول در زیرساخت‌های تأسیساتی مدرن، طراحان را به سمت استفاده از سیستم‌های مدولار و انعطاف‌پذیر سوق داده است. مهندسان در سال ۲۰۲۶ برای مهار تجهیزات سنگین و ایجاد تکیه‌گاه‌های ایمن، سوپر فیکس تخت سوراخ دار را به عنوان گزینه‌ای استراتژیک انتخاب می‌کنند. این مقاطع فولادی با حذف نیاز به عملیات حرارتی و جوشکاری، زمان اجرای پروژه‌ها را به حداقل می‌رسانند. پایداری سازه‌ای در محیط‌های صنعتی مستلزم استفاده از قطعاتی است که علاوه بر مقاومت مکانیکی بالا، قابلیت انطباق با تغییرات لحظه‌ای نقشه را داشته باشند. سیستم‌های ساپورتینگ پیشرفته امروزی، بهره‌وری را از طریق سوراخ‌های دقیق و مهندسی‌شده‌ای تامین می‌کنند که امکان رگلاژ میلی‌متری را به نصابان می‌دهد.

اهمیت مهندسی براکت‌های مدولار در صنعت ساختمان و انرژی

ایجاد یک زیرساخت پایدار برای پمپ‌ها، چیلرها و سینی‌های کابل، نیازمند متریالی است که در برابر لرزش و بارهای استاتیکی تغییر شکل ندهد. سوپر فیکس تخت سوراخ دار با بهره‌گیری از آلیاژهای تقویت‌شده، دقیقاً این نیاز حیاتی را در پروژه‌های تراز اول برآورده می‌کند. طبق گزارش‌های فنی منتشر شده در سال جاری، استفاده از سیستم‌های پیچ و مهره‌ای نسبت به روش‌های سنتی، نرخ فرسودگی اتصالات را تا ۴۰ درصد کاهش داده است. این مقاطع به دلیل توزیع یکنواخت بار در طول قطعه، مانع از تمرکز تنش در نقاط حساس سازه می‌شوند.

کارشناسان ارشد نظارت بر این باورند که سرعت نصب براکت‌های پیش‌ساخته، عاملی تعیین‌کننده در سودآوری کلان‌پروژه‌ها محسوب می‌شود. زمانی که پیمانکار از سوپر فیکس سوراخ‌دار استفاده می‌کند، فرآیند اندازه‌گیری و سوراخ‌کاری در محل کارگاه حذف شده و دقت اجرا به طرز چشمگیری ارتقا می‌یابد. استانداردهای ملی و بین‌المللی نظیر DIN EN ISO 1461، کیفیت پوشش‌های محافظتی این قطعات را تضمین می‌کنند تا در مجاورت هوای آزاد یا محیط‌های خورنده، دچار پوسیدگی نشوند.

ویژگی‌های فنی و ساختاری سوپر فیکس تخت سوراخ دار

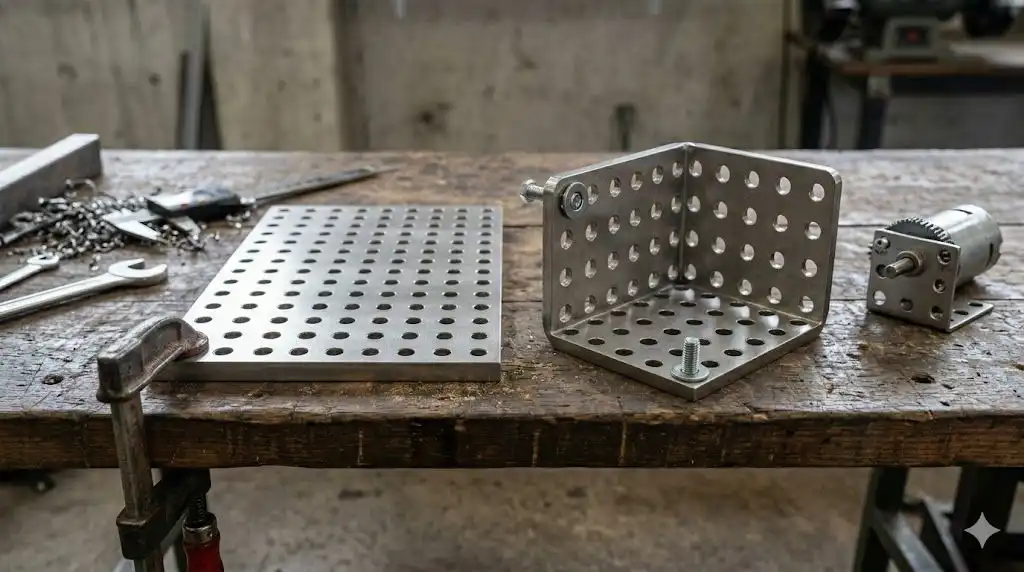

بررسی دقیق آناتومی این محصول نشان می‌دهد که فواصل سوراخ‌ها به صورت کاملاً محاسباتی طراحی شده‌اند. این سوراخ‌های لوبیایی یا دایره‌ای، امکان عبور انواع پیچ‌های متری، بولت‌ها و مهارها را بدون محدودیت فراهم می‌آورند. ضخامت ورق‌های به‌کاررفته در تولید این محصولات معمولاً بین ۳ تا ۵ میلی‌متر متغیر است که بر اساس وزن تجهیزات هدف انتخاب می‌گردد.

متریال و پوشش‌های محافظتی نوین ۲۰۲۶

تولیدکنندگان پیشرو از ورق‌های فولادی با گرید ST37 یا ST52 برای ساخت این مقاطع بهره می‌گیرند. لایه گالوانیزه گرم با ضخامت حداقل ۸۰ میکرون، سطح فلز را در برابر واکنش‌های شیمیایی ایزوله می‌کند. در سال ۲۰۲۶، استفاده از پوشش‌های نانو-سرامیکی بر روی گالوانیزه نیز رواج یافته است که مقاومت در برابر خط و خش را هنگام نصب افزایش می‌دهد. این ویژگی‌های متریالی تضمین می‌کنند که براکت ساخته شده تحت بارهای لرزشی، دچار خستگی فلز و شکست ناگهانی نشود.

طراحی پانچ‌ها و قابلیت انطباق‌پذیری

الگوی سوراخ‌کاری در سوپر فیکس تخت به گونه‌ای است که بیشترین تراکم نقاط اتصال را بدون تضعیف بدنه اصلی ارائه می‌دهد. فواصل استاندارد بین مراکز سوراخ‌ها، اجازه می‌دهد تا براکت‌های چندوجهی برای نگهداری لوله‌های با اقطار مختلف به سادگی مونتاژ شوند. نصابان حرفه‌ای با ترکیب این تسمه‌های سوراخ‌دار و نبشی‌های هم‌خانواده، پایه‌هایی مستحکم برای استقرار اینورترهای خورشیدی یا تابلوهای برق سنگین ایجاد می‌کنند.

فرآیند گام‌به‌گام ساخت براکت تخصصی با سوپر فیکس تخت

اجرای یک پایه تجهیزات مهندسی‌شده مستلزم رعایت توالی دقیقی از اقدامات فنی است. پیمانکاران موفق، دقت در مرحله طراحی را ضامن طول عمر سیستم ساپورتینگ می‌دانند.

۱. تحلیل باربری و محاسبات استاتیکی: ابتدا وزن تجهیزات و بارهای دینامیکی احتمالی (مانند ضربات پمپ) را محاسبه کنید. این داده‌ها ضخامت و تعداد شاخه‌های سوپر فیکس مورد نیاز را تعیین می‌کنند.

۲. برش‌کاری و آماده‌سازی مقاطع: بر اساس نقشه‌های اجرایی، تسمه‌ها را به قطعات مورد نظر تقسیم نمایید. استفاده از اره‌های نواری یا پروفیل‌برهای دقیق، از تغییر شکل لبه‌های گالوانیزه جلوگیری می‌کند.

۳. مونتاژ اولیه و تراز کردن: قطعات را با استفاده از پیچ و مهره‌های گالوانیزه گرید ۸.۸ به هم متصل کنید. سوراخ‌های لوبیایی در این مرحله به شما اجازه می‌دهند تا زوایا را قبل از سفت کردن نهایی، به دقت تنظیم نمایید.

۴. مهار به سازه اصلی: براکت آماده شده را با استفاده از انکر بولت‌های مکانیکی یا شیمیایی به سقف، دیوار یا کف بتنی متصل سازید. اطمینان حاصل کنید که واشرهای پهن برای توزیع بهتر فشار در نقاط اتصال به کار رفته‌اند.

۵. تست بارگذاری و آچارکشی: پس از اتمام نصب، یک بار آزمایشی به براکت وارد کنید تا از پایداری آن مطمئن شوید. در نهایت، تمامی اتصالات را با گشتاور (Torque) مشخص شده در دفترچه فنی سفت نمایید.

۵ راهکار نوین ۲۰۲۶ برای بهینه‌سازی پایه‌های تجهیزات

۱. بهره‌گیری از لرزه‌گیرهای ترکیبی در نقاط اتصال

استفاده از لاستیک‌های ضدلرزش (Vibration Isolators) بین سوپر فیکس و پایه تجهیز، صدای ناشی از چرخش موتورها را حذف می‌کند. این راهکار در ساختمان‌های هوشمند ۲۰۲۶ برای افزایش آرامش ساکنان به یک استاندارد اجباری تبدیل شده است.

۲. طراحی براکت‌های هیبریدی (ترکیب با پروفیل)

ترکیب تسمه‌های تخت سوراخ‌دار با پروفیل‌های C-Channel، سختی خمشی پایه را به شدت افزایش می‌دهد. این روش برای ساخت ساپورت‌های چندطبقه در فضاهای محدود موتورخانه بسیار کارآمد است.

۳. استفاده از انکرهای شیمیایی سریع‌گیر

برای مهار براکت‌های سنگین به بتن‌های سست یا قدیمی، رزین‌های شیمیایی دو جزئی جایگزین انکرهای مکانیکی شده‌اند. این پیوند مولکولی، ایمنی براکت را در برابر تکان‌های شدید تضمین می‌نماید.

۴. مانیتورینگ دیجیتال تنش در براکت‌ها

در پروژه‌های حساس، سنسورهای کوچک فشار بر روی بدنه سوپر فیکس نصب می‌شوند. این سیستم‌ها هرگونه تغییر شکل غیرعادی یا شل شدن پیچ‌ها را به مرکز کنترل ساختمان گزارش می‌دهند.

۵. بهینه‌سازی الگوی نصب جهت گردش هوا

طراحی پایه تجهیزات باید به گونه‌ای باشد که از تجمع هوای گرم زیر دستگاه جلوگیری کند. سوپر فیکس‌های سوراخ‌دار به دلیل سطح اشغال کم، بهترین شرایط را برای خنک‌کاری طبیعی تجهیزات الکترونیکی فراهم می‌آورند.

چالش‌ها و خطاهای رایج در اجرای ساپورت‌های سوراخ‌دار

نادیده گرفتن گشتاور مجاز پیچ‌ها یکی از بزرگ‌ترین اشتباهاتی است که می‌تواند منجر به بریدن پیچ یا دفرمه شدن تسمه شود. سفت کردن بیش از حد (Over-tightening) باعث تخریب لایه گالوانیزه و شروع زنگ‌زدگی از محل اتصال می‌گردد. همچنین، استفاده از پیچ و مهره‌های سیاه و بدون پوشش در کنار سوپر فیکس گالوانیزه، پدیده خوردگی گالوانیک را تسریع می‌کند.

برخی مجریان به اشتباه از جوشکاری برای اتصال قطعات سوراخ‌دار استفاده می‌کنند که این کار تمامی خواص متالورژیکی و پوشش محافظتی را از بین می‌برد. در صورتی که نیاز به اتصال دائمی وجود دارد، باید از پیچ‌های قفل‌شونده یا واشرهای فنری استفاده کرد. عدم تراز بودن براکت در هنگام نصب تجهیزات دوار، باعث ایجاد نابالانسی و خرابی زودهنگام بلبرینگ‌های دستگاه می‌گردد. همواره از ترازهای لیزری برای اطمینان از عمود بودن براکت‌ها نسبت به سطح افق استفاده نمایید.

سناریوی اجرایی: ساخت پایه پمپ‌های سانتریفیوژ در ایستگاه پمپاژ

در یک پروژه تصفیه آب صنعتی، تیم مهندسی با چالش نصب ۱۲ پمپ سنگین بر روی سطحی ناهموار مواجه شد. آن‌ها با استفاده از سوپر فیکس‌های تخت سوراخ‌دار با ضخامت ۵ میلی‌متر، براکت‌های عرضی قابل تنظیمی طراحی کردند. این براکت‌ها به جای اتصال مستقیم به زمین، بر روی شاسی‌های فولادی سوار شدند که امکان جابجایی پمپ‌ها را برای تعمیرات فراهم می‌کرد.

استفاده از این سیستم مدولار، زمان نصب را که برای روش جوشکاری ۲ هفته پیش‌بینی شده بود، به ۳ روز کاهش داد. سوراخ‌های لوبیایی سوپر فیکس اجازه داد تا لوله‌های ورودی و خروجی با دقت صدم میلی‌متر با دهانه پمپ هم‌راستا شوند. در نهایت، با استفاده از پوشش اپوکسی روی اتصالات، مقاومت براکت‌ها در برابر بخارات کلر موجود در محیط به حداکثر رسید. این سناریو نشان داد که چگونه دقت در انتخاب قطعه می‌تواند هزینه‌های نیروی انسانی و زمان بیکاری پروژه را به شدت کاهش دهد.

سوپر فیکس تخت سوراخ دار چیست؟

این قطعه یک تسمه فولادی گالوانیزه با سوراخ‌های مهندسی‌شده در فواصل منظم است که برای ساخت انواع براکت، پایه تجهیزات و سیستم‌های ساپورتینگ مدولار بدون نیاز به جوشکاری استفاده می‌شود.

مزیت اصلی استفاده از سوپر فیکس سوراخ دار در چیست؟

اصلی‌ترین مزیت، قابلیت رگلاژ و تنظیم دقیق قطعات، حذف عملیات جوشکاری، سرعت نصب بسیار بالا و مقاومت عالی در برابر خوردگی به دلیل پوشش گالوانیزه استاندارد است.

آیا می‌توان از سوپر فیکس تخت برای تجهیزات سنگین استفاده کرد؟

بله، با انتخاب ضخامت مناسب (۴ یا ۵ میلی‌متر) و طراحی براکت‌های دوبل یا ترکیبی با پروفیل، می‌توان بارهای سنگین چندین تنی را نیز مهار کرد.

بخش سوالات متداول (FAQ)

۱. فاصله استاندارد سوراخ‌ها در سوپر فیکس تخت چقدر است؟

فواصل معمولاً بر اساس استانداردهای متریک طراحی می‌شوند تا با پیچ‌های M8، M10 و M12 سازگاری کامل داشته باشند؛ این فواصل در اکثر برندهای معتبر ۲۰ تا ۲۵ میلی‌متر است.

۲. برای برش سوپر فیکس گالوانیزه از چه ابزاری استفاده کنیم؟

بهترین ابزار اره نواری یا فرز با صفحه استیل‌بر نازک است تا حرارت زیادی تولید نکند و به پوشش گالوانیزه اطراف محل برش آسیب نزند.

۳. آیا سوپر فیکس تخت در برابر لرزش‌های شدید مقاوم است؟

خود قطعه مقاومت بالایی دارد، اما برای پایداری در برابر لرزش باید حتماً از واشرهای فنری (Grower) و مهره‌های قفل‌شونده (Nyloc) در اتصالات استفاده شود.

۴. فرق سوپر فیکس تخت با نبشی سوراخ‌دار چیست؟

سوپر فیکس تخت انعطاف‌پذیری بیشتری برای ایجاد زوایای خاص و اتصالات سطحی دارد، در حالی که نبشی برای تحمل بارهای خمشی در کنج‌ها طراحی شده است.

۵. چه نوع پیچی برای بستن این مقاطع مناسب‌تر است؟

پیچ‌های گالوانیزه گرم با گرید ۸.۸ به بالا توصیه می‌شوند تا از نظر مقاومت کششی و خوردگی با بدنه سوپر فیکس همخوانی داشته باشند.

۶. آیا در محیط‌های بسیار مرطوب می‌توان از سوپر فیکس معمولی استفاده کرد؟

خیر، در محیط‌های با رطوبت اشباع یا ساحلی، حتماً باید از مدل‌های گالوانیزه گرم با ضخامت پوشش بالا یا نمونه‌های استنلس استیل استفاده نمایید.

۷. چگونه می‌توان ظرفیت باربری یک براکت ساخته شده را محاسبه کرد؟

این محاسبه بر اساس فرمول‌های ممان اینرسی مقطع و تنش تسلیم فولاد انجام می‌شود که معمولاً جداول بارگذاری توسط تولیدکننده در کاتالوگ فنی ارائه می‌گردد.

۸. آیا سوپر فیکس‌های تخت سوراخ‌دار قابلیت بازیافت دارند؟

بله، به دلیل استفاده از فولاد خالص و عدم آلودگی به مواد شیمیایی ناشی از جوش، این قطعات ۱۰۰ درصد قابل بازیافت و بازگشت به چرخه تولید هستند.
