انتخاب صحیح پروفیل در طراحی و اجرای سازه‌های فلزی، یکی از عوامل تعیین‌کننده در استحکام، دوام، هزینه نهایی و سرعت نصب محسوب می‌شود. میان انواع مختلف پروفیل‌های مورد استفاده در سیستم‌های ساپورت تأسیسات، استراکچرهای فلزی سبک، نصب تجهیزات صنعتی و سازه‌های نگهدارنده، دو مقطع ۴۱×۲۱ و ۴۱×۴۱ بیش از سایر گزینه‌ها مورد توجه مهندسان قرار دارند. هرچند این دو پروفیل از نظر ظاهری شباهت زیادی دارند، اما تفاوت در ابعاد، ظرفیت باربری، میزان سختی، وزن و کاربرد آن‌ها باعث می‌شود انتخاب نادرست، عملکرد کل سازه را تحت تأثیر قرار دهد.

از سوی دیگر، افزایش استفاده از سیستم‌های مدولار و ساپورت‌های بدون جوشکاری موجب شده شناخت دقیق تفاوت‌های این دو مقطع برای طراحان، مجریان و کارفرمایان اهمیت بیشتری پیدا کند. آگاهی از ویژگی‌های فنی هر پروفیل نه تنها باعث کاهش هزینه‌های اجرایی می‌شود، بلکه از بروز مشکلاتی مانند تغییر شکل، خیز بیش از حد یا افزایش وزن غیرضروری سازه جلوگیری خواهد کرد.

اگرچه بسیاری از پروژه‌ها تنها بر اساس قیمت اقدام به انتخاب پروفیل می‌کنند، اما معیار اصلی باید تحلیل بار، دهانه، شرایط محیطی و الزامات طراحی باشد. به همین دلیل بررسی تخصصی تفاوت پروفیل ۴۱×۲۱ و ۴۱×۴۱ می‌تواند مسیر تصمیم‌گیری را برای انتخاب بهترین گزینه هموار کند.

تفاوت پروفیل ۴۱×۲۱ و ۴۱×۴۱ به زبان ساده

پروفیل ۴۱×۲۱ و پروفیل ۴۱×۴۱ هر دو در دسته پروفیل‌های شیاردار یا استرات چنل قرار می‌گیرند و معمولاً از ورق فولادی گالوانیزه یا فولاد با پوشش ضدخوردگی تولید می‌شوند.

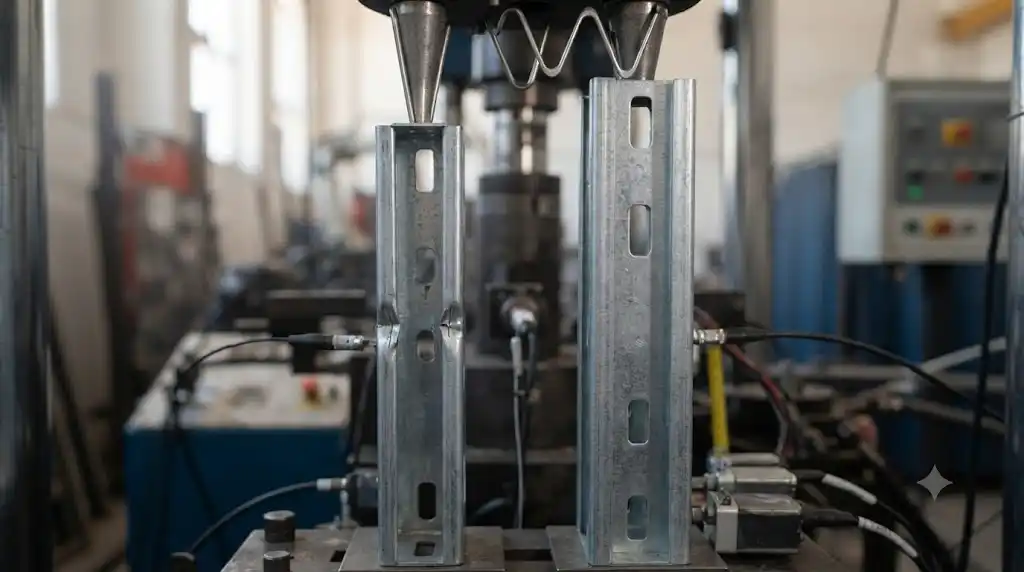

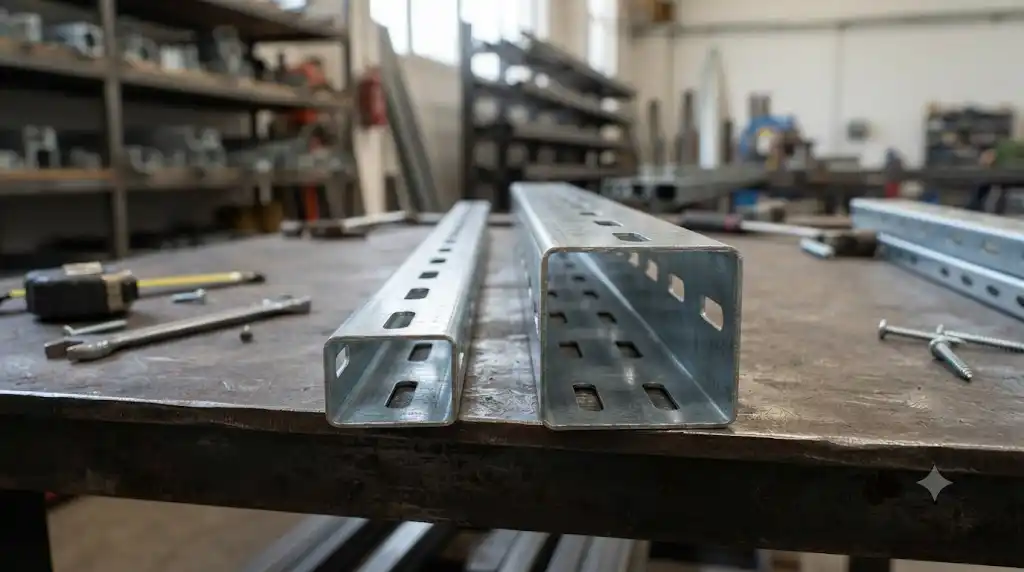

تفاوت اصلی این دو مقطع در ارتفاع جان آن‌ها است. پروفیل ۴۱×۲۱ دارای ارتفاع ۲۱ میلی‌متر بوده، در حالی که ارتفاع جان پروفیل ۴۱×۴۱ برابر با ۴۱ میلی‌متر است. همین اختلاف ابعادی باعث افزایش قابل توجه ممان اینرسی، مدول مقطع و مقاومت خمشی در مدل ۴۱×۴۱ می‌شود.

در نتیجه، هرچه ارتفاع مقطع افزایش پیدا کند، ظرفیت تحمل بار نیز بیشتر خواهد شد. به همین دلیل پروفیل ۴۱×۴۱ معمولاً برای بارهای سنگین و دهانه‌های بلند انتخاب می‌شود، در حالی که پروفیل ۴۱×۲۱ گزینه‌ای اقتصادی برای بارهای سبک تا متوسط محسوب می‌شود.

مشخصات فنی پروفیل ۴۱×۲۱

پروفیل ۴۱×۲۱ یکی از پرکاربردترین مقاطع در اجرای ساپورت تأسیسات مکانیکی و الکتریکی است.

ویژگی‌های اصلی این پروفیل عبارت‌اند از:

• عرض مقطع: ۴۱ میلی‌متر
• ارتفاع جان: ۲۱ میلی‌متر
• ضخامت ورق: معمولاً بین ۱.۵ تا ۲.۵ میلی‌متر
• وزن کمتر نسبت به مدل ۴۱×۴۱
• نصب آسان
• قیمت اقتصادی
• مناسب برای بارهای سبک

به دلیل وزن پایین، این نوع پروفیل در پروژه‌هایی که محدودیت وزن وجود دارد انتخاب مناسبی به شمار می‌آید.

مشخصات فنی پروفیل ۴۱×۴۱

پروفیل ۴۱×۴۱ از نظر هندسی دارای جان عمیق‌تر بوده و همین ویژگی موجب افزایش مقاومت آن در برابر خمش و پیچش می‌شود.

مشخصات کلی شامل موارد زیر است:

• عرض مقطع: ۴۱ میلی‌متر
• ارتفاع جان: ۴۱ میلی‌متر
• ضخامت‌های متنوع
• ظرفیت باربری بالا
• مقاومت بیشتر در برابر تغییر شکل
• مناسب برای دهانه‌های بزرگ
• قابلیت تحمل تجهیزات سنگین

در پروژه‌های صنعتی، نیروگاهی و ساختمان‌های بزرگ، استفاده از این پروفیل بسیار رایج است.

مقایسه فنی پروفیل ۴۱×۲۱ و ۴۱×۴۱

جدول زیر مهم‌ترین تفاوت‌های این دو مقطع را نشان می‌دهد.

همین اختلاف‌ها باعث می‌شود انتخاب هر مقطع وابسته به شرایط واقعی پروژه باشد.

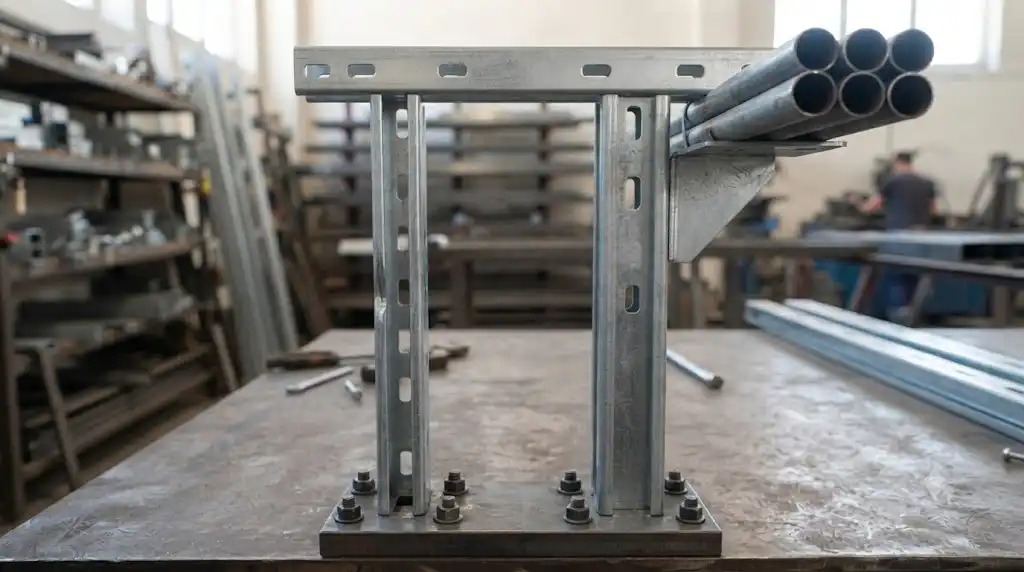

اهمیت انتخاب صحیح پروفیل در طراحی سازه

ابعاد پروفیل تنها یک مشخصه ظاهری نیست، بلکه مستقیماً بر رفتار سازه تأثیر می‌گذارد.

چنانچه پروفیل کوچک‌تر از مقدار مورد نیاز انتخاب شود، احتمال بروز مشکلات زیر افزایش پیدا می‌کند:

• افزایش خیز
• کاهش عمر مفید سازه
• ایجاد لرزش
• تغییر شکل دائمی
• افزایش احتمال شکست

در مقابل، استفاده از پروفیل بزرگ‌تر از نیاز نیز موجب افزایش وزن مرده سازه و بالا رفتن هزینه پروژه خواهد شد.

بنابراین هدف اصلی، انتخاب مقطع بهینه است؛ نه کوچک‌ترین و نه بزرگ‌ترین گزینه.

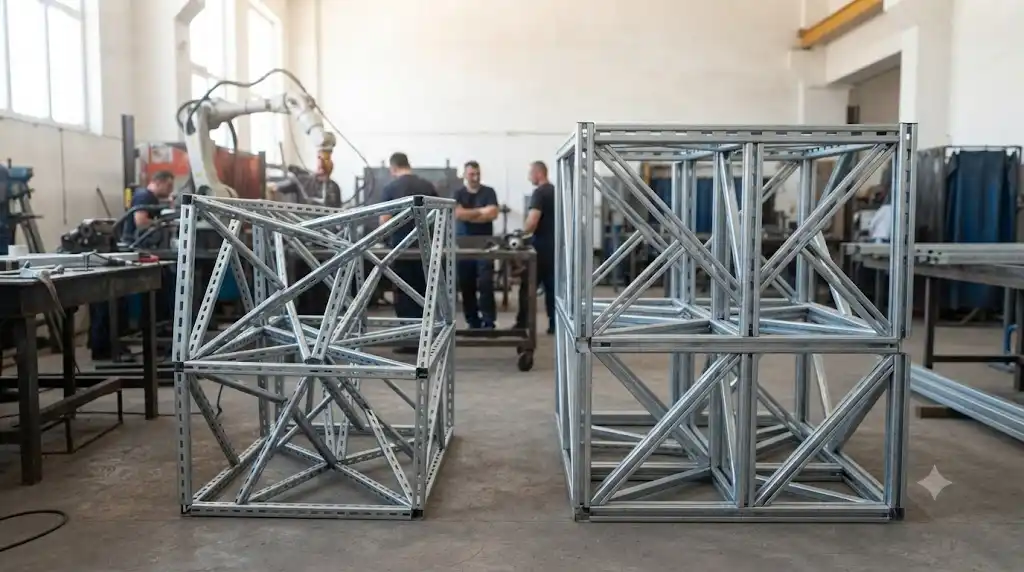

بررسی ظرفیت باربری دو پروفیل

یکی از مهم‌ترین تفاوت‌های پروفیل ۴۱×۲۱ و ۴۱×۴۱ مربوط به ظرفیت تحمل بار است.

هرچه ارتفاع جان افزایش پیدا کند، ممان اینرسی مقطع نیز افزایش می‌یابد. افزایش ممان اینرسی باعث کاهش خیز و افزایش مقاومت خمشی خواهد شد.

به همین دلیل در دهانه‌های طولانی، معمولاً مدل ۴۱×۴۱ عملکرد بسیار بهتری نسبت به مدل ۴۱×۲۱ دارد.

همچنین هنگام نصب تجهیزات سنگین مانند:

• سینی کابل
• کانال هوا
• لوله‌های صنعتی
• تجهیزات مکانیکی
• سیستم‌های اطفای حریق

استفاده از پروفیل ۴۱×۴۱ انتخاب منطقی‌تری محسوب می‌شود.

نقش ضخامت ورق در عملکرد پروفیل

ابعاد تنها عامل تعیین‌کننده مقاومت نیست.

ضخامت ورق نیز نقش بسیار مهمی در ظرفیت نهایی ایفا می‌کند.

برای مثال:

پروفیل ۴۱×۲۱ با ضخامت ۲.۵ میلی‌متر ممکن است عملکردی نزدیک به پروفیل ۴۱×۴۱ با ضخامت کمتر داشته باشد.

به همین علت هنگام طراحی باید هر دو پارامتر یعنی ابعاد و ضخامت به صورت همزمان بررسی شوند.

استانداردهای مؤثر در انتخاب پروفیل

طراحی صحیح باید مطابق استانداردهای معتبر انجام شود.

از جمله مهم‌ترین استانداردها می‌توان به موارد زیر اشاره کرد:

• استانداردهای طراحی سازه‌های فولادی
• الزامات بارگذاری ساختمان
• استانداردهای سیستم‌های ساپورت تأسیسات
• دستورالعمل‌های مقاومت مصالح
• آیین‌نامه‌های طراحی لرزه‌ای

رعایت این استانداردها موجب افزایش ایمنی و کاهش ریسک خرابی خواهد شد.

کاربردهای پروفیل ۴۱×۲۱

این مقطع بیشتر در پروژه‌هایی استفاده می‌شود که وزن تجهیزات نسبتاً پایین است.

از جمله کاربردهای آن می‌توان به موارد زیر اشاره کرد:

• ساپورت کابل
• نصب چراغ‌ها
• نگهدارنده لوله‌های سبک
• تجهیزات مخابراتی
• سازه‌های سبک
• پروژه‌های ساختمانی معمولی

به دلیل قیمت مناسب، استفاده از این پروفیل در پروژه‌های انبوه‌سازی نیز رایج است.

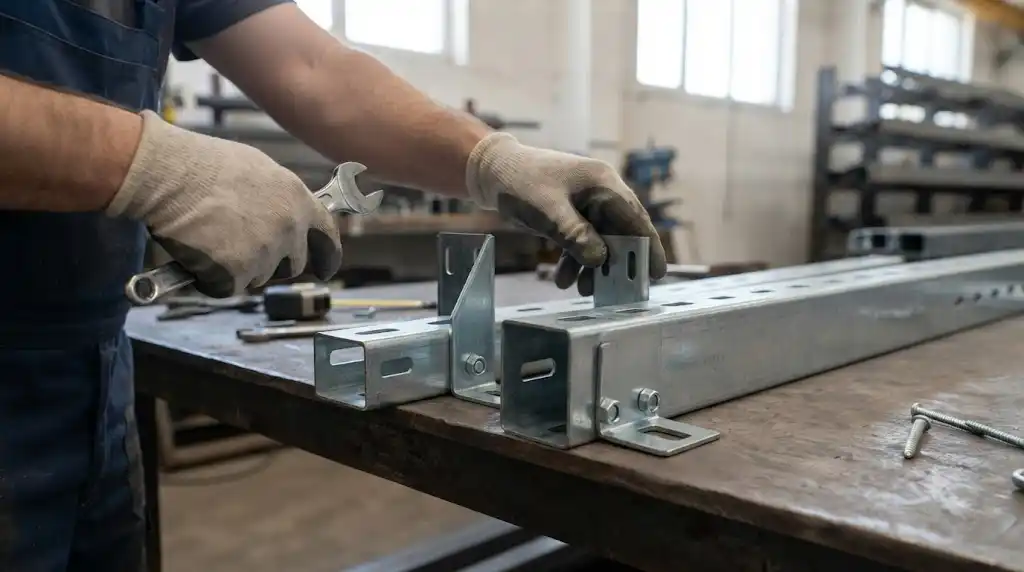

کاربردهای پروفیل ۴۱×۴۱

در شرایطی که مقاومت بالاتر مورد نیاز باشد، این مدل گزینه مناسب‌تری خواهد بود.

مهم‌ترین کاربردها عبارت‌اند از:

• پالایشگاه‌ها
• نیروگاه‌ها
• کارخانه‌های صنعتی
• مراکز داده
• سوله‌ها
• خطوط تولید
• تجهیزات سنگین تأسیساتی
• استراکچرهای فلزی صنعتی

استفاده از این پروفیل باعث افزایش ضریب اطمینان سازه می‌شود.

خطاهای رایج هنگام انتخاب پروفیل

بسیاری از مشکلات اجرایی به دلیل انتخاب اشتباه مقطع ایجاد می‌شوند.

رایج‌ترین خطاها شامل موارد زیر هستند.

انتخاب صرفاً بر اساس قیمت

در برخی پروژه‌ها تنها قیمت خرید ملاک تصمیم‌گیری قرار می‌گیرد.

این رویکرد معمولاً موجب افزایش هزینه تعمیرات در آینده خواهد شد.

نادیده گرفتن طول دهانه

افزایش دهانه بدون افزایش مقاومت مقطع، احتمال خیز را بالا می‌برد.

در چنین شرایطی استفاده از پروفیل ۴۱×۲۱ می‌تواند عملکرد نامطلوبی ایجاد کند.

بی‌توجهی به بارهای دینامیکی

بارهای ناشی از ارتعاش تجهیزات صنعتی با بارهای استاتیکی تفاوت دارند.

در این حالت معمولاً استفاده از پروفیل مقاوم‌تر توصیه می‌شود.

انتخاب ضخامت نامناسب

گاهی ابعاد صحیح انتخاب می‌شود اما ضخامت کافی نیست.

این مسئله ظرفیت واقعی سازه را کاهش می‌دهد.

عدم بررسی شرایط محیطی

در محیط‌های خورنده باید پوشش گالوانیزه مناسب یا پوشش‌های مقاوم در برابر خوردگی انتخاب شود.

راهکارهای کاربردی برای انتخاب صحیح پروفیل

انتخاب اصولی تنها با در نظر گرفتن چند معیار همزمان امکان‌پذیر است.

بارگذاری دقیق انجام دهید

قبل از انتخاب پروفیل باید وزن تجهیزات، بارهای زنده، بارهای جانبی و ضریب اطمینان محاسبه شود.

طول دهانه را بررسی کنید

افزایش فاصله تکیه‌گاه‌ها نیاز به مقطع مقاوم‌تر را افزایش می‌دهد.

شرایط محیطی را در نظر بگیرید

اگر پروژه در فضای باز یا محیط مرطوب اجرا می‌شود، مقاومت در برابر خوردگی اهمیت بیشتری خواهد داشت.

از تحلیل سازه استفاده کنید

نرم‌افزارهای طراحی می‌توانند مقدار واقعی تنش و تغییر شکل را محاسبه کنند.

تصمیم‌گیری بر اساس نتایج تحلیل، خطای طراحی را کاهش می‌دهد.

هزینه چرخه عمر را ملاک قرار دهید

گاهی خرید پروفیل قوی‌تر در ابتدا گران‌تر است، اما هزینه تعمیرات، نگهداری و تعویض را در آینده کاهش می‌دهد.

مثال واقعی از انتخاب پروفیل

فرض کنید یک پروژه صنعتی شامل نصب سینی کابل به طول ۳۰ متر است.

وزن کابل‌ها در هر متر نسبتاً زیاد بوده و فاصله ساپورت‌ها نیز حدود دو متر در نظر گرفته شده است.

اگر در این پروژه از پروفیل ۴۱×۲۱ استفاده شود، احتمال ایجاد خیز در طول زمان افزایش پیدا می‌کند. علاوه بر آن، ارتعاش ناشی از تجهیزات مجاور می‌تواند باعث کاهش عمر اتصالات شود.

در مقابل، انتخاب پروفیل ۴۱×۴۱ موجب افزایش سختی سیستم، کاهش تغییر شکل و افزایش ایمنی بهره‌برداری خواهد شد.

حال فرض کنید در پروژه دیگری تنها چند لوله سبک و کابل‌های محدود روی ساپورت نصب می‌شوند و فاصله تکیه‌گاه‌ها نیز کوتاه است. در چنین شرایطی استفاده از پروفیل ۴۱×۲۱ کاملاً منطقی بوده و هزینه اجرا را نیز کاهش می‌دهد.

چه زمانی پروفیل ۴۱×۲۱ انتخاب بهتری است؟

در بسیاری از پروژه‌های ساختمانی، نیازی به استفاده از مقاطع سنگین وجود ندارد.

در صورتی که شرایط زیر برقرار باشد، انتخاب پروفیل ۴۱×۲۱ مناسب خواهد بود:

• بار سبک
• دهانه کوتاه
• محدودیت بودجه
• سازه‌های تأسیساتی معمولی
• پروژه‌های مسکونی و اداری

چه زمانی باید از پروفیل ۴۱×۴۱ استفاده کرد؟

هرگاه ظرفیت باربری اهمیت بیشتری داشته باشد، استفاده از این مقطع توصیه می‌شود.

شرایط مناسب عبارت‌اند از:

• بارهای سنگین
• دهانه‌های بلند
• تجهیزات صنعتی
• ارتعاش زیاد
• نیاز به سختی بالا
• پروژه‌های حساس

تأثیر انتخاب پروفیل بر هزینه پروژه

بررسی هزینه تنها نباید به قیمت خرید محدود شود.

پروفیل سبک‌تر هزینه اولیه کمتری دارد، اما اگر ظرفیت کافی نداشته باشد، ممکن است در آینده هزینه‌های زیر را ایجاد کند:

• تعمیرات
• تقویت سازه
• توقف بهره‌برداری
• تعویض تجهیزات
• افزایش هزینه نگهداری

از سوی دیگر، انتخاب صحیح پروفیل از ابتدا موجب کاهش هزینه کل چرخه عمر پروژه خواهد شد.

جمع‌بندی

تفاوت پروفیل ۴۱×۲۱ و ۴۱×۴۱ تنها به اختلاف ابعاد محدود نمی‌شود، بلکه این دو مقطع از نظر ظرفیت باربری، سختی، مقاومت خمشی، میزان خیز، وزن، قیمت و حوزه کاربرد نیز تفاوت‌های قابل توجهی دارند. پروفیل ۴۱×۲۱ برای بارهای سبک، دهانه‌های کوتاه و پروژه‌های اقتصادی گزینه مناسبی است، در حالی که پروفیل ۴۱×۴۱ به دلیل ارتفاع بیشتر جان، عملکرد بهتری در تحمل بارهای سنگین و دهانه‌های بزرگ ارائه می‌دهد.

برای دستیابی به یک طراحی ایمن و مقرون‌به‌صرفه باید تمامی عوامل شامل نوع بار، فاصله تکیه‌گاه‌ها، ضخامت ورق، شرایط محیطی، الزامات آیین‌نامه‌ای و هزینه چرخه عمر پروژه به صورت هم‌زمان بررسی شوند. انتخاب آگاهانه نه‌تنها ایمنی سازه را افزایش می‌دهد، بلکه از تحمیل هزینه‌های ناشی از تعمیر، تقویت یا تعویض در سال‌های آینده جلوگیری خواهد کرد.

پاسخ به سؤالات متداول

تفاوت اصلی پروفیل ۴۱×۲۱ و ۴۱×۴۱ چیست؟

مهم‌ترین تفاوت این دو مقطع در ارتفاع جان آن‌ها است. پروفیل ۴۱×۴۱ به دلیل ارتفاع بیشتر، مقاومت خمشی، سختی و ظرفیت باربری بالاتری نسبت به پروفیل ۴۱×۲۱ دارد.

آیا پروفیل ۴۱×۲۱ برای پروژه‌های صنعتی مناسب است؟

در پروژه‌های صنعتی سبک و تجهیزاتی با بار کم می‌توان از این مقطع استفاده کرد، اما برای بارهای سنگین، دهانه‌های بلند یا تجهیزات حساس، معمولاً پروفیل ۴۱×۴۱ گزینه مناسب‌تری است.

ضخامت ورق چه تأثیری بر عملکرد پروفیل دارد؟

افزایش ضخامت باعث بالا رفتن ظرفیت باربری، مقاومت در برابر تغییر شکل و طول عمر پروفیل می‌شود. هنگام انتخاب مقطع باید ابعاد و ضخامت به صورت هم‌زمان ارزیابی شوند.

کدام پروفیل از نظر اقتصادی مقرون‌به‌صرفه‌تر است؟

اگر بارگذاری سبک باشد، پروفیل ۴۱×۲۱ به دلیل وزن کمتر و قیمت پایین‌تر انتخاب اقتصادی‌تری است. با این حال، در پروژه‌های سنگین، استفاده از پروفیل ۴۱×۴۱ می‌تواند از هزینه‌های ناشی از خرابی یا تقویت سازه جلوگیری کند.

آیا نوع پوشش پروفیل در انتخاب آن اهمیت دارد؟

بله. در محیط‌های مرطوب، خورنده یا فضای باز، استفاده از پروفیل با پوشش گالوانیزه یا سایر پوشش‌های مقاوم در برابر خوردگی، دوام سازه را افزایش داده و هزینه‌های نگهداری را کاهش می‌دهد.

آیا می‌توان پروفیل ۴۱×۲۱ را جایگزین ۴۱×۴۱ کرد؟

تنها زمانی که نتایج محاسبات سازه‌ای نشان دهد ظرفیت باربری و میزان خیز در محدوده مجاز قرار دارد، چنین جایگزینی امکان‌پذیر است. تصمیم‌گیری بدون انجام محاسبات فنی می‌تواند ایمنی سازه را به خطر بیندازد.

برای دهانه‌های بلند کدام پروفیل مناسب‌تر است؟

پروفیل ۴۱×۴۱ به دلیل ممان اینرسی بیشتر، تغییر شکل کمتری در دهانه‌های بلند دارد و معمولاً انتخاب مناسب‌تری برای این شرایط محسوب می‌شود.

مهم‌ترین معیار انتخاب بین پروفیل ۴۱×۲۱ و ۴۱×۴۱ چیست؟

وزن بار، طول دهانه، شرایط محیطی، نوع کاربری، ضخامت ورق، الزامات آیین‌نامه‌ای و تحلیل سازه مهم‌ترین عواملی هستند که باید پیش از انتخاب نهایی مورد بررسی قرار گیرند.
