مقدمه

انتخاب صحیح پروفیل ۴۱×۴۱ یکی از مهم‌ترین مراحل طراحی سیستم‌های ساپورت در پروژه‌های ساختمانی، صنعتی و تأسیساتی است. اگر این پروفیل بدون توجه به نوع بارگذاری، شرایط بهره‌برداری و الزامات طراحی انتخاب شود، احتمال افزایش خیز، تغییر شکل، لرزش، آسیب به تجهیزات و حتی شکست سازه وجود خواهد داشت. به همین دلیل، مهندسان در زمان طراحی علاوه بر ابعاد پروفیل، نوع بارهای واردشده، فاصله تکیه‌گاه‌ها، شرایط محیطی و ضریب ایمنی را نیز بررسی می‌کنند.

پروفیل ۴۱×۴۱ به دلیل استحکام مناسب، نصب سریع، قابلیت مونتاژ آسان و سازگاری با انواع اتصالات مدولار، یکی از پرکاربردترین مقاطع در اجرای ساپورت لوله، سینی کابل، کانال هوا، تجهیزات مکانیکی و تأسیسات الکتریکی محسوب می‌شود. با این حال، عملکرد مناسب این پروفیل تنها زمانی تضمین می‌شود که انتخاب آن بر پایه محاسبات بارگذاری انجام گیرد.

شناخت انواع بارهای سازه‌ای، روش انتقال نیرو، ظرفیت باربری پروفیل و نحوه طراحی سیستم نگهدارنده، علاوه بر افزایش ایمنی پروژه، موجب کاهش هزینه‌های تعمیر، افزایش طول عمر سازه و بهبود عملکرد تجهیزات خواهد شد.

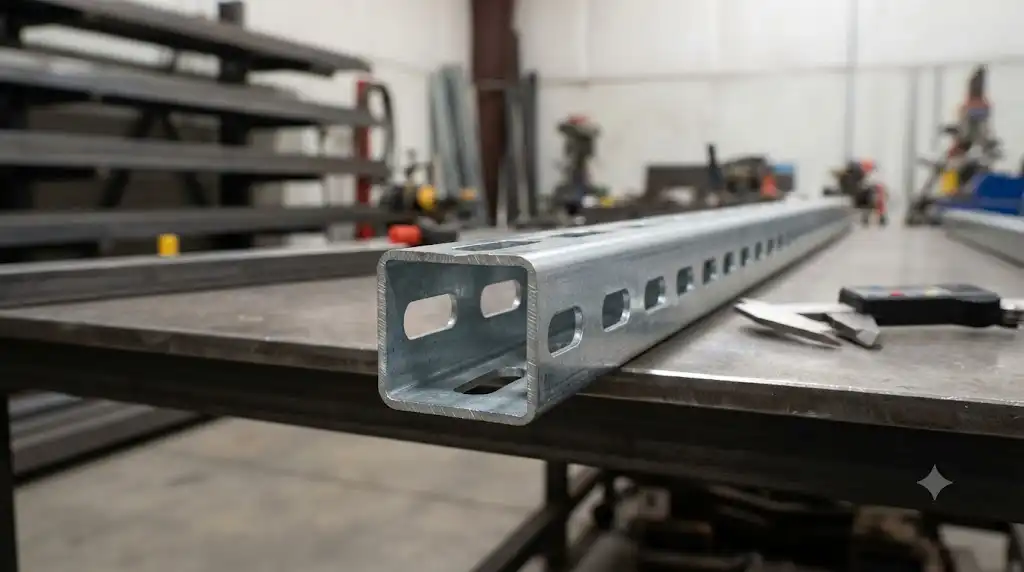

پروفیل ۴۱×۴۱ چیست؟

پروفیل ۴۱×۴۱ یک مقطع فولادی شیاردار است که برای ساخت سازه‌های نگهدارنده مدولار مورد استفاده قرار می‌گیرد. این پروفیل معمولاً از فولاد گالوانیزه یا فولاد با پوشش ضدخوردگی تولید شده و امکان نصب انواع پیچ، مهره، براکت و اتصالات استاندارد را فراهم می‌کند.

کاربرد گسترده این مقطع به دلیل ویژگی‌هایی مانند مقاومت مناسب، انعطاف در طراحی، نصب آسان، قابلیت توسعه سازه و امکان اجرای پروژه بدون عملیات جوشکاری است.

منظور از بارگذاری سازه چیست؟

بارگذاری سازه به مجموعه نیروهایی گفته می‌شود که در طول بهره‌برداری به پروفیل وارد می‌شوند.

نوع بار، مقدار نیرو، جهت اعمال بار و مدت‌زمان اثرگذاری آن، مشخص می‌کند که چه نوع پروفیلی باید انتخاب شود.

انتخاب نادرست می‌تواند موجب افزایش تنش، تغییر شکل یا کاهش ایمنی سازه شود.

اهمیت انتخاب پروفیل بر اساس نوع بارگذاری

هر سازه رفتار متفاوتی در برابر نیروها دارد.

اگر ظرفیت پروفیل کمتر از بار واقعی باشد، احتمال ایجاد مشکلات زیر افزایش پیدا می‌کند:

• افزایش خیز
• ترک در اتصالات
• تغییر شکل دائمی
• لرزش بیش از حد
• کاهش عمر سازه
• آسیب به تجهیزات
• افزایش هزینه‌های تعمیرات

از سوی دیگر، انتخاب پروفیل بزرگ‌تر از نیاز نیز موجب افزایش هزینه‌های پروژه خواهد شد.

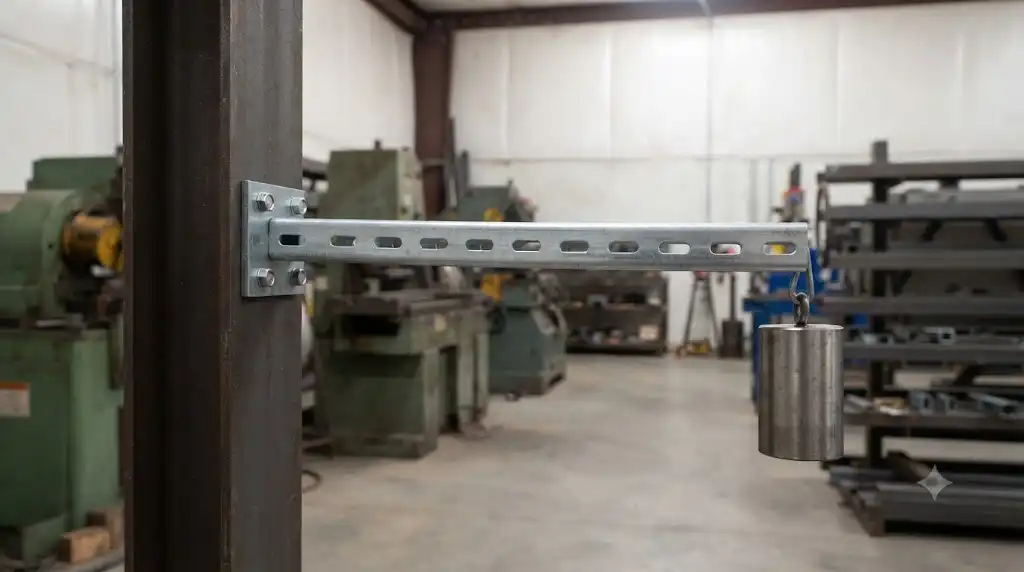

انواع بارگذاری در سازه‌های تأسیساتی

شناخت نوع بار نخستین گام در انتخاب صحیح پروفیل است.

بار مرده

بار مرده شامل وزن خود پروفیل، اتصالات، تجهیزات نصب‌شده و تمامی اجزای ثابت سازه است.

این بار در تمام طول عمر سازه ثابت باقی می‌ماند.

بار زنده

بار زنده به نیروهایی گفته می‌شود که در طول زمان تغییر می‌کنند.

برای مثال:

• تجهیزات متحرک
• نیروهای ناشی از تعمیرات
• تغییرات بارگذاری حین بهره‌برداری

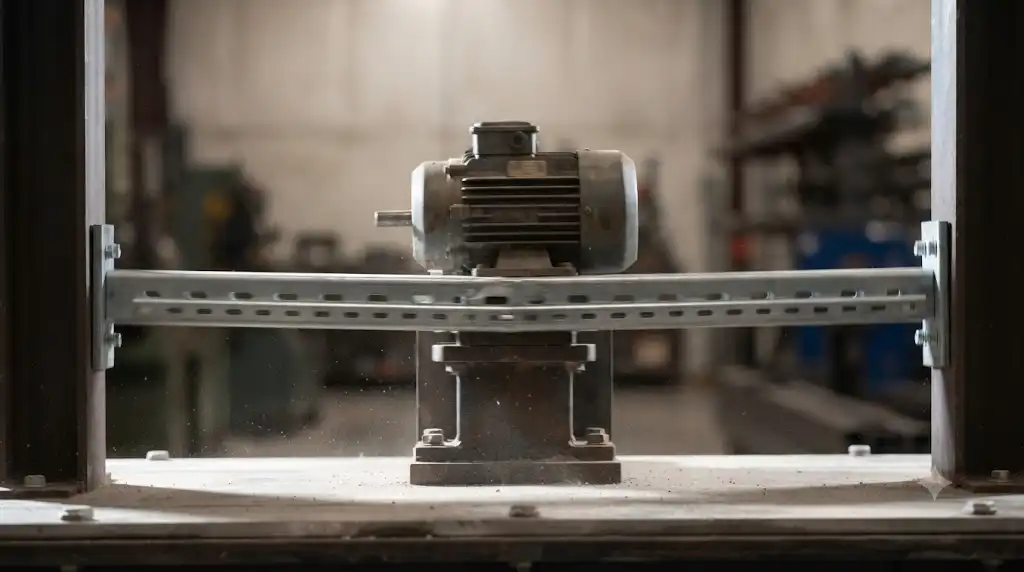

بار دینامیکی

در بسیاری از پروژه‌ها تجهیزات دارای لرزش هستند.

نمونه‌هایی از این تجهیزات عبارت‌اند از:

• فن‌ها
• پمپ‌ها
• کمپرسورها
• موتورهای الکتریکی

بارهای دینامیکی معمولاً تنش بیشتری نسبت به بارهای ثابت ایجاد می‌کنند.

بار لرزه‌ای

در مناطق زلزله‌خیز باید اثر نیروهای جانبی ناشی از زلزله نیز در طراحی لحاظ شود.

بار باد

در سازه‌های نصب‌شده روی پشت‌بام یا فضای باز، فشار باد نیز بر عملکرد پروفیل تأثیر می‌گذارد.

عوامل مؤثر بر انتخاب پروفیل ۴۱×۴۱

تنها نوع بار برای انتخاب کافی نیست.

چند عامل مهم دیگر نیز باید بررسی شوند.

ضخامت پروفیل

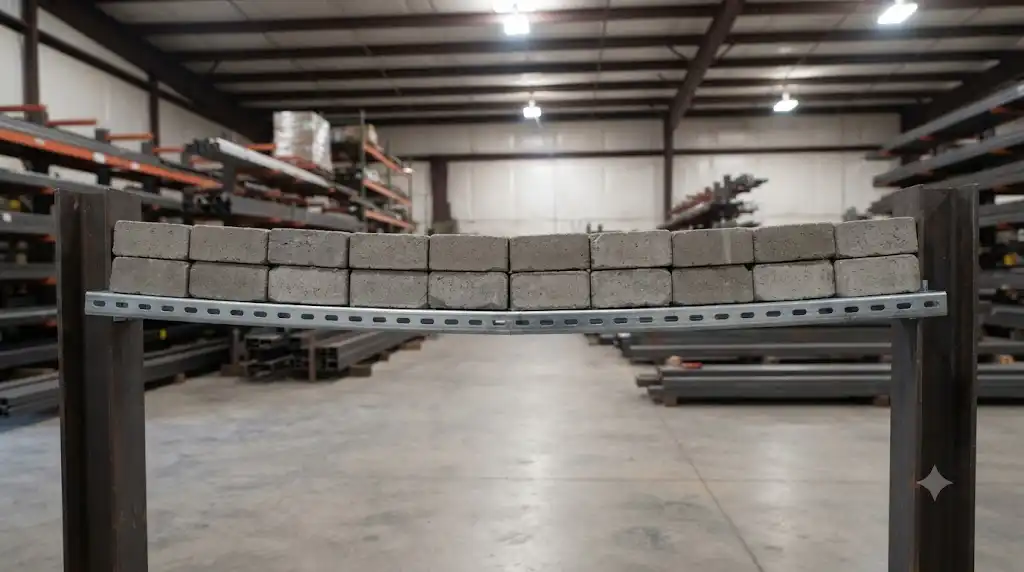

افزایش ضخامت موجب افزایش ظرفیت باربری و کاهش خیز خواهد شد.

طول دهانه

هرچه فاصله بین تکیه‌گاه‌ها بیشتر باشد، تنش خمشی نیز افزایش پیدا می‌کند.

کیفیت فولاد

استفاده از فولاد با مقاومت مناسب، ایمنی سازه را افزایش می‌دهد.

نوع اتصال

پیچ و مهره، براکت و بست‌ها باید ظرفیت تحمل نیروهای واردشده را داشته باشند.

شرایط محیطی

وجود رطوبت، مواد خورنده یا فضای باز بر انتخاب نوع پوشش پروفیل تأثیر مستقیم دارد.

انتخاب پروفیل برای بارهای سبک

در پروژه‌هایی مانند نصب سینی کابل، کابل‌های مخابراتی یا تجهیزات سبک، معمولاً بارگذاری محدود است.

در چنین شرایطی می‌توان از پروفیل با ضخامت کمتر استفاده کرد؛ البته به شرط آنکه ظرفیت باربری با محاسبات مهندسی تأیید شود.

انتخاب پروفیل برای بارهای متوسط

سیستم‌های تهویه، کانال‌های هوا، برخی لوله‌های تأسیساتی و تجهیزات مکانیکی متوسط در این گروه قرار می‌گیرند.

در این کاربردها علاوه بر وزن تجهیزات، اثر ارتعاش نیز باید بررسی شود.

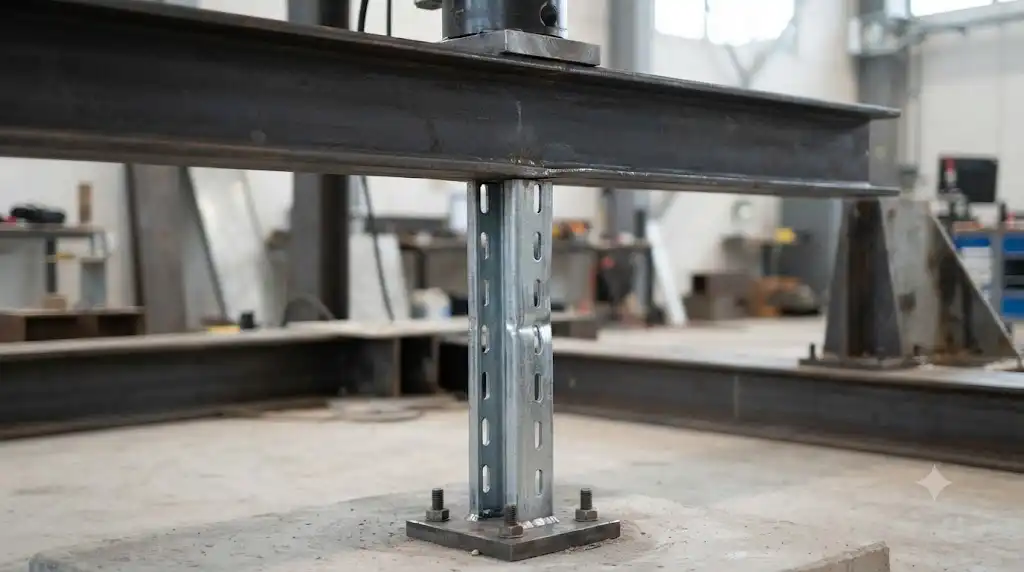

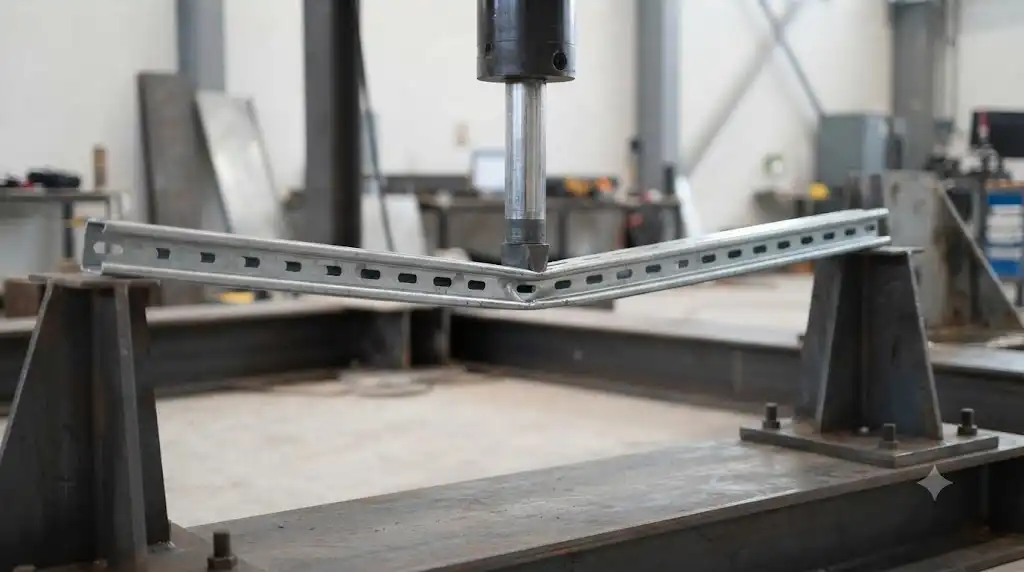

انتخاب پروفیل برای بارهای سنگین

نگهداری مخازن کوچک، لوله‌های صنعتی، تجهیزات فرآیندی و ماشین‌آلات نیازمند استفاده از پروفیل‌های با ضخامت بالاتر، مهاربند مناسب و اتصالات تقویت‌شده است.

در این شرایط طراحی سازه باید بر اساس محاسبات دقیق مهندسی انجام شود.

استانداردهای مهم در انتخاب پروفیل

انتخاب اصولی باید مطابق استانداردهای طراحی سازه انجام شود.

مهم‌ترین الزامات عبارت‌اند از:

• کنترل تنش مجاز
• بررسی خیز مجاز
• رعایت ضرایب ایمنی
• کنترل ظرفیت اتصالات
• طراحی مهاربندها
• بررسی بارهای ترکیبی
• رعایت الزامات لرزه‌ای

پیروی از این اصول موجب افزایش ایمنی و دوام سیستم نگهدارنده خواهد شد.

مراحل انتخاب پروفیل ۴۱×۴۱ بر اساس نوع بارگذاری

اجرای صحیح این فرآیند شامل چند مرحله اساسی است.

مرحله اول: تعیین نوع تجهیزات

ابتدا باید مشخص شود چه تجهیزاتی روی سازه نصب خواهند شد.

مرحله دوم: محاسبه وزن کل

وزن تجهیزات، متعلقات و خود سازه باید به‌صورت دقیق محاسبه شود.

مرحله سوم: بررسی بارهای جانبی

نیروهای ناشی از باد، زلزله یا ارتعاش تجهیزات نیز باید در نظر گرفته شوند.

مرحله چهارم: انتخاب ضخامت مناسب

ضخامت پروفیل بر اساس ظرفیت موردنیاز تعیین می‌شود.

مرحله پنجم: کنترل خیز

پیش از اجرا باید مقدار تغییر شکل پروفیل بررسی شود.

مرحله ششم: انتخاب اتصالات

تمام پیچ‌ها، مهره‌ها، براکت‌ها و صفحات اتصال باید متناسب با بارگذاری انتخاب شوند.

اشتباهات رایج هنگام انتخاب پروفیل

برخی خطاها باعث کاهش ایمنی سازه می‌شوند.

انتخاب صرفاً بر اساس قیمت

استفاده از پروفیل ارزان بدون بررسی مشخصات فنی، خطرات زیادی ایجاد می‌کند.

بی‌توجهی به بارهای دینامیکی

بسیاری از طراحان تنها وزن تجهیزات را در نظر می‌گیرند.

درحالی‌که لرزش می‌تواند نیروهای بیشتری به سازه وارد کند.

افزایش بیش از حد فاصله تکیه‌گاه‌ها

این موضوع باعث افزایش خمش و کاهش ظرفیت سازه خواهد شد.

انتخاب اتصالات نامناسب

حتی اگر پروفیل ظرفیت کافی داشته باشد، ضعف اتصالات می‌تواند کل سازه را با مشکل مواجه کند.

نادیده گرفتن شرایط محیطی

استفاده از پروفیل بدون پوشش مناسب در محیط‌های مرطوب، عمر سازه را کاهش می‌دهد.

۵ راهکار کاربردی برای انتخاب صحیح پروفیل

۱. همیشه بارگذاری را محاسبه کنید

انتخاب پروفیل نباید بر اساس تجربه یا حدس انجام شود.

۲. از ظرفیت واقعی پروفیل استفاده کنید

مشخصات فنی تولیدکننده باید مبنای انتخاب قرار گیرد.

۳. بارهای آینده را نیز در نظر بگیرید

در بسیاری از پروژه‌ها تجهیزات جدید به سازه اضافه می‌شوند.

۴. مهاربندی مناسب اجرا کنید

بادبندها سختی سازه را افزایش داده و توزیع نیرو را بهبود می‌بخشند.

۵. کیفیت اتصالات را کنترل کنید

استفاده از پیچ و مهره استاندارد به اندازه انتخاب خود پروفیل اهمیت دارد.

تأثیر ضخامت پروفیل بر ظرفیت باربری

ضخامت ورق یکی از مهم‌ترین عوامل تعیین‌کننده مقاومت پروفیل است.

افزایش ضخامت موجب کاهش خیز، افزایش مقاومت خمشی و تحمل بهتر بارهای دینامیکی می‌شود.

البته افزایش ضخامت بدون انجام محاسبات مهندسی می‌تواند هزینه پروژه را نیز افزایش دهد؛ بنابراین انتخاب باید متعادل و بر اساس نیاز واقعی باشد.

سناریوی اجرایی

در یک پروژه صنعتی، قرار بود مجموعه‌ای از لوله‌های فولادی و سینی کابل روی سیستم ساپورت مدولار نصب شوند. در طراحی اولیه، برای تمام بخش‌ها از یک نوع پروفیل ۴۱×۴۱ با ضخامت یکسان استفاده شده بود.

پس از انجام محاسبات مشخص شد بخش مربوط به لوله‌های فرآیندی تحت بارهای بیشتری قرار دارد و علاوه بر وزن لوله‌ها، نیروهای ناشی از ارتعاش پمپ‌ها نیز به سازه منتقل می‌شود.

طراح پروژه با افزایش ضخامت پروفیل در این بخش، افزودن مهاربندهای مورب و کاهش فاصله تکیه‌گاه‌ها، ظرفیت باربری سیستم را بهبود داد. در مقابل، برای بخش سینی کابل که بار کمتری داشت، همان ضخامت اولیه حفظ شد.

این رویکرد باعث کاهش هزینه‌ها، افزایش ایمنی و استفاده بهینه از مصالح شد.

نکات مهم هنگام خرید پروفیل ۴۱×۴۱

پیش از خرید، تنها به ابعاد ظاهری توجه نکنید.

کیفیت فولاد، یکنواختی ضخامت، نوع پوشش گالوانیزه، دقت ابعادی، کیفیت شیارها، ظرفیت باربری و سازگاری با اتصالات استاندارد از مهم‌ترین معیارهای انتخاب هستند.

همچنین خرید از تولیدکنندگان معتبر، احتمال بروز مشکلات اجرایی و کاهش کیفیت سازه را به حداقل می‌رساند.

انتخاب پروفیل ۴۱×۴۱ بر اساس نوع بارگذاری سازه به معنای بررسی وزن تجهیزات، بارهای ثابت، بارهای متحرک، نیروهای دینامیکی، شرایط محیطی و فاصله تکیه‌گاه‌ها است. انتخاب صحیح ضخامت، اتصالات و مهاربندی مناسب موجب افزایش ایمنی، کاهش خیز، کنترل ارتعاش و افزایش عمر سیستم نگهدارنده می‌شود.

سوالات متداول

آیا همه پروژه‌ها به یک نوع پروفیل ۴۱×۴۱ نیاز دارند؟

خیر. نوع بارگذاری، وزن تجهیزات و شرایط بهره‌برداری مشخص می‌کند چه ضخامت و مشخصاتی باید انتخاب شود.

مهم‌ترین عامل در انتخاب پروفیل چیست؟

محاسبه دقیق بارهای واردشده و ظرفیت باربری موردنیاز مهم‌ترین معیار انتخاب است.

آیا بار دینامیکی با بار ثابت تفاوت دارد؟

بله. بارهای دینامیکی ناشی از لرزش یا حرکت تجهیزات هستند و معمولاً تنش بیشتری نسبت به بارهای ثابت ایجاد می‌کنند.

آیا فاصله تکیه‌گاه‌ها بر انتخاب پروفیل اثر دارد؟

بله. افزایش فاصله تکیه‌گاه‌ها باعث افزایش خمش و کاهش ظرفیت سازه می‌شود.

آیا پروفیل ضخیم‌تر همیشه بهتر است؟

خیر. انتخاب باید بر اساس محاسبات مهندسی انجام شود تا علاوه بر ایمنی، هزینه پروژه نیز بهینه باقی بماند.

در محیط‌های مرطوب چه نوع پروفیلی مناسب‌تر است؟

پروفیل‌های گالوانیزه با پوشش مقاوم در برابر خوردگی بهترین گزینه برای این شرایط هستند.

آیا کیفیت اتصالات اهمیت دارد؟

بله. عملکرد صحیح سازه علاوه بر پروفیل، به کیفیت پیچ، مهره، براکت و سایر اتصالات وابسته است.

چگونه می‌توان عمر سیستم ساپورت را افزایش داد؟

انتخاب صحیح پروفیل، رعایت ظرفیت بارگذاری، اجرای مهاربندی، استفاده از اتصالات استاندارد و انجام بازرسی‌های دوره‌ای، مهم‌ترین عوامل افزایش عمر سیستم هستند.
