پروفیل ۴۱×۴۱ با اتصال ماژولار برای اجرای سریع

سرعت اجرای پروژه‌های تأسیساتی و صنعتی، امروزه به یکی از مهم‌ترین شاخص‌های موفقیت در مدیریت پروژه تبدیل شده است. کاهش زمان نصب، افزایش کیفیت اجرا و امکان توسعه یا اصلاح سازه بدون تخریب، از عواملی هستند که مهندسان را به سمت استفاده از سیستم‌های ساپورت مدولار سوق داده‌اند. در این میان، پروفیل ۴۱×۴۱ با اتصال ماژولار به دلیل طراحی استاندارد، قابلیت مونتاژ سریع و حذف عملیات زمان‌بر مانند جوشکاری، جایگاه ویژه‌ای در پروژه‌های ساختمانی، صنعتی و زیرساختی پیدا کرده است.

برخلاف روش‌های سنتی که نیازمند برش، سوراخ‌کاری و جوشکاری گسترده بودند، سیستم‌های ماژولار با استفاده از پروفیل‌های شیاردار، مهره‌های فنری، براکت‌ها و اتصالات استاندارد مونتاژ می‌شوند. این ساختار نه‌تنها زمان اجرای پروژه را کاهش می‌دهد، بلکه امکان تغییر، جابه‌جایی یا توسعه سیستم را نیز در آینده فراهم می‌کند. به همین دلیل، از این فناوری در اجرای ساپورت لوله، سینی کابل، کانال‌های تهویه، تجهیزات مکانیکی، سامانه‌های اطفای حریق و تأسیسات صنعتی به‌طور گسترده استفاده می‌شود.

شناخت ویژگی‌های پروفیل ۴۱×۴۱، آشنایی با اتصالات ماژولار و رعایت اصول طراحی و نصب، نقش مهمی در دستیابی به یک سیستم ایمن، بادوام و مقرون‌به‌صرفه دارد.

پروفیل ۴۱×۴۱ چیست؟

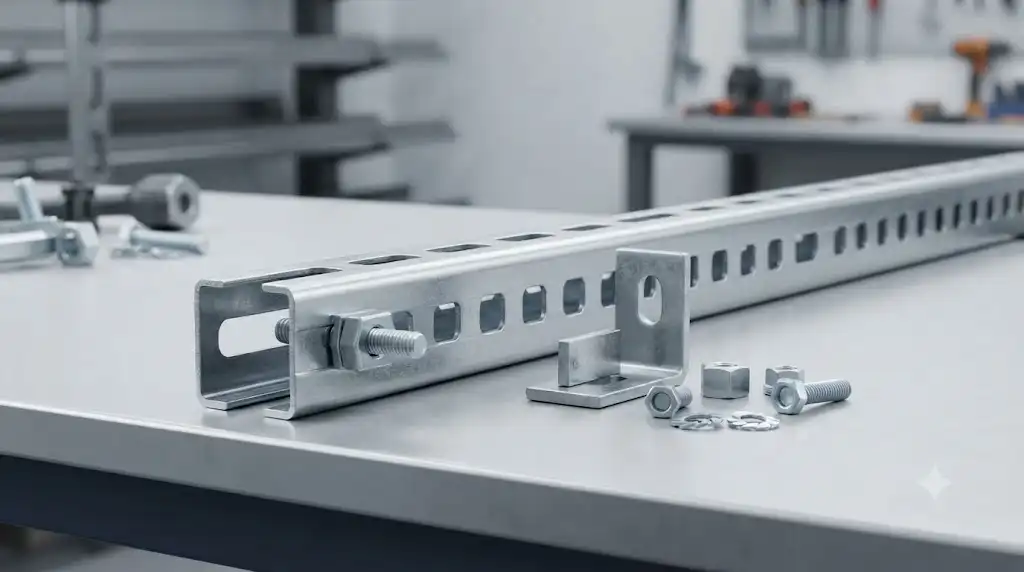

پروفیل ۴۱×۴۱ یا Strut Channel یک مقطع فولادی سردنورد شده با ابعاد استاندارد ۴۱ در ۴۱ میلی‌متر است که برای ساخت سیستم‌های ساپورت مدولار طراحی شده است. این پروفیل دارای شیارهای استاندارد بوده و امکان اتصال انواع قطعات را بدون نیاز به جوشکاری فراهم می‌کند.

بسته به نیاز پروژه، این محصول در مدل‌های پانچ‌دار، ساده، تقویت‌شده، دوبل و با پوشش‌هایی مانند گالوانیزه گرم، گالوانیزه سرد یا استنلس استیل عرضه می‌شود.

اتصال ماژولار چیست؟

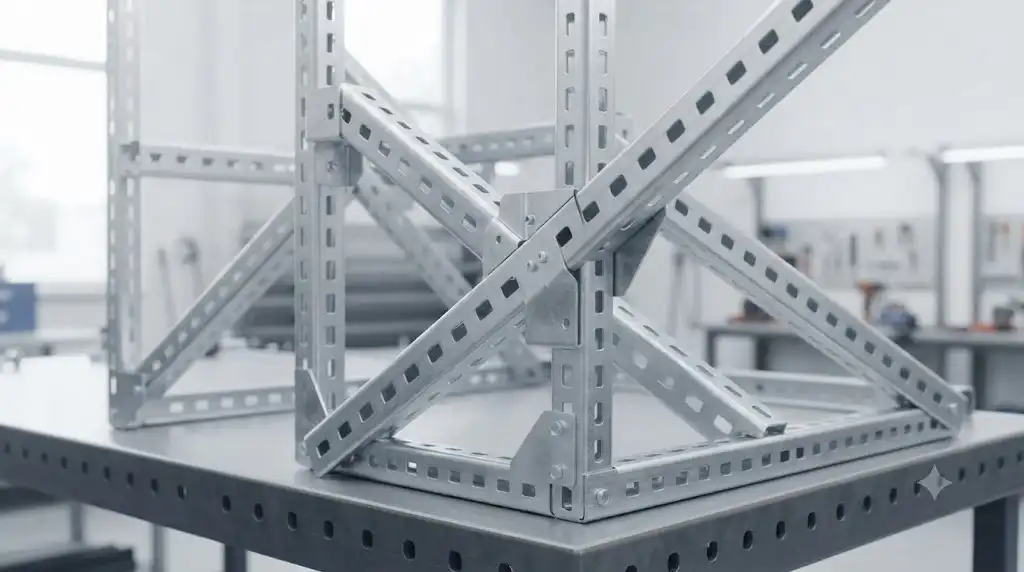

اتصال ماژولار به روشی گفته می‌شود که در آن قطعات مختلف سازه با استفاده از اتصالات مکانیکی استاندارد مانند مهره فنری، پیچ، براکت و نبشی به یکدیگر متصل می‌شوند.

این روش امکان مونتاژ، جداسازی و تغییر آرایش سیستم را بدون تخریب یا جوشکاری فراهم می‌کند.

چرا اتصال ماژولار اهمیت دارد؟

پروژه‌های امروزی به سیستم‌هایی نیاز دارند که علاوه بر استحکام، انعطاف‌پذیری بالایی نیز داشته باشند.

اتصال ماژولار مزایای متعددی ایجاد می‌کند، از جمله:

• کاهش زمان اجرا
• حذف جوشکاری
• کاهش هزینه نصب
• افزایش ایمنی
• امکان توسعه سیستم
• تعمیر و نگهداری آسان
• کاهش ضایعات مصالح
• کیفیت یکنواخت اجرا

اجزای سیستم ماژولار با پروفیل ۴۱×۴۱

یک سیستم استاندارد از مجموعه‌ای از قطعات هماهنگ تشکیل می‌شود.

پروفیل ۴۱×۴۱

عضو اصلی سازه که بار تجهیزات را تحمل می‌کند.

مهره فنری

داخل شیار پروفیل قرار گرفته و محل اتصال پیچ را ایجاد می‌کند.

پیچ و مهره

برای اتصال اجزای مختلف سازه استفاده می‌شوند.

براکت

به ایجاد اتصالات افقی، عمودی و زاویه‌دار کمک می‌کند.

نبشی

برای تقویت اتصالات و افزایش پایداری سازه به کار می‌رود.

صفحه پایه

وظیفه اتصال سیستم ساپورت به کف، دیوار یا سقف را بر عهده دارد.

انکر بولت

بار سازه را به ساختمان منتقل می‌کند.

مزایای استفاده از پروفیل ۴۱×۴۱ با اتصال ماژولار

استفاده از این سیستم مزایای متعددی نسبت به روش‌های سنتی دارد.

اجرای سریع

عدم نیاز به جوشکاری و سوراخ‌کاری، زمان نصب را به میزان قابل توجهی کاهش می‌دهد.

انعطاف‌پذیری بالا

در صورت تغییر نقشه یا اضافه شدن تجهیزات، امکان اصلاح سازه بدون تخریب وجود دارد.

کیفیت بالاتر

قطعات استاندارد موجب افزایش دقت نصب و یکنواختی اجرا می‌شوند.

کاهش هزینه‌های نگهداری

باز و بسته شدن آسان اتصالات، فرآیند تعمیرات را ساده‌تر می‌کند.

افزایش ایمنی

حذف عملیات جوشکاری در محل پروژه، خطرات اجرایی را کاهش می‌دهد.

کاربردهای سیستم ماژولار

پروفیل ۴۱×۴۱ با اتصال ماژولار در پروژه‌های مختلف مورد استفاده قرار می‌گیرد.

از جمله:

• ساپورت سینی کابل
• نصب لوله‌های تأسیساتی
• اجرای کانال تهویه
• نصب چیلر
• نصب هواساز
• سیستم اطفای حریق
• تجهیزات ابزار دقیق
• پنل‌های خورشیدی
• موتورخانه‌ها
• مراکز داده

مراحل اجرای سیستم ماژولار

اجرای صحیح نیازمند رعایت ترتیب مراحل نصب است.

مرحله اول: بررسی نقشه‌ها

ابتدا نقشه‌های اجرایی، محل نصب و ظرفیت بار بررسی می‌شوند.

مرحله دوم: آماده‌سازی قطعات

پروفیل‌ها بر اساس ابعاد موردنیاز برش خورده و قطعات موردنیاز آماده می‌شوند.

مرحله سوم: نصب صفحه پایه

صفحه‌های پایه با انکر بولت روی سازه نصب می‌شوند.

مرحله چهارم: مونتاژ پروفیل‌ها

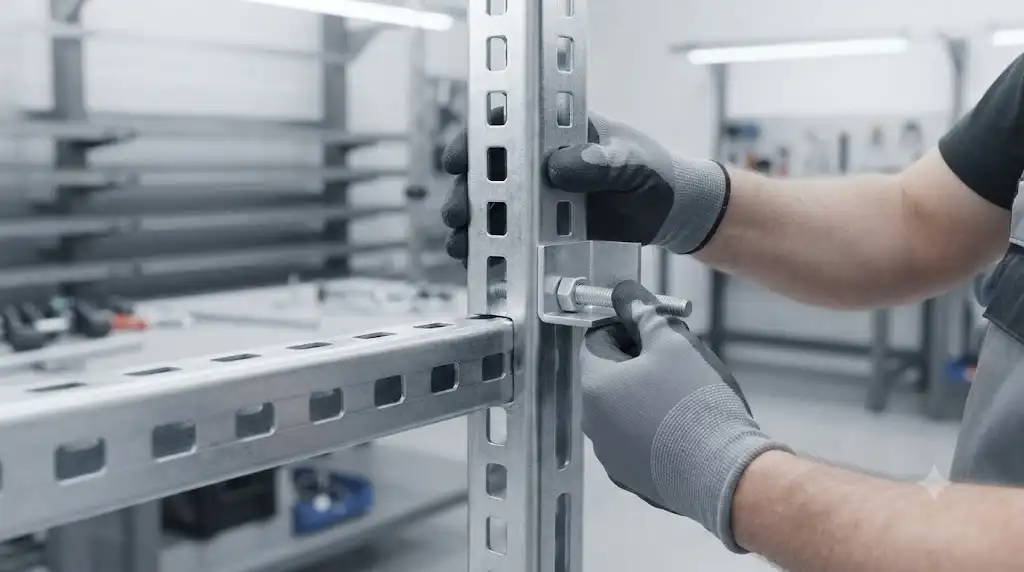

پروفیل‌ها با استفاده از مهره‌های فنری و براکت‌ها به یکدیگر متصل می‌شوند.

مرحله پنجم: نصب تجهیزات

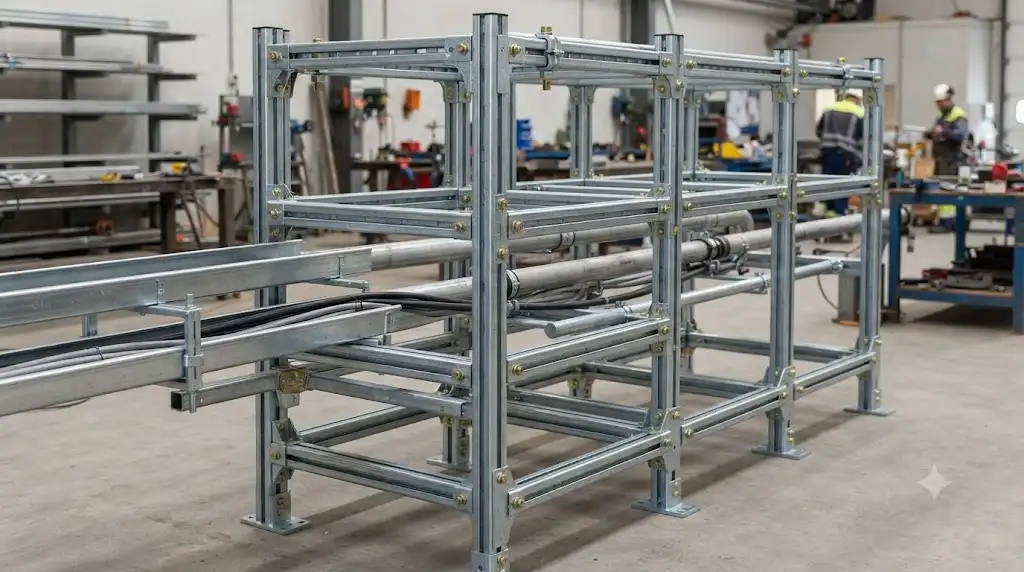

پس از تکمیل سازه، تجهیزات روی سیستم ساپورت نصب می‌شوند.

مرحله ششم: کنترل نهایی

تمام اتصالات، گشتاور پیچ‌ها، تراز سازه و ظرفیت تحمل بار بررسی می‌شوند.

نکات فنی مهم

اجرای اصولی سیستم ماژولار مستلزم رعایت الزامات فنی است.

انتخاب ضخامت مناسب

ضخامت پروفیل باید متناسب با بارگذاری پروژه باشد.

استفاده از اتصالات استاندارد

قطعات غیراستاندارد می‌توانند موجب کاهش مقاومت سازه شوند.

رعایت گشتاور پیچ‌ها

سفت کردن بیش از حد یا کمتر از حد استاندارد، عملکرد اتصالات را تحت تأثیر قرار می‌دهد.

محافظت در برابر خوردگی

در محیط‌های خورنده، استفاده از پوشش گالوانیزه گرم یا استنلس استیل توصیه می‌شود.

توزیع مناسب بار

بار باید به‌صورت یکنواخت بین اعضای سازه تقسیم شود.

استانداردهای مرتبط

اجرای سیستم‌های ساپورت مدولار باید مطابق استانداردهای معتبر انجام شود.

از مهم‌ترین مراجع می‌توان به موارد زیر اشاره کرد:

• MSS SP-58
• MSS SP-69
• MSS SP-89
• ASME B31.1
• ASME B31.3
• ASTM A653
• ASTM A123
• ISO 1461

رعایت این استانداردها موجب افزایش کیفیت، دوام و ایمنی سیستم خواهد شد.

خطاهای رایج در اجرای سیستم ماژولار

برخی اشتباهات می‌توانند عملکرد سیستم را کاهش دهند.

رایج‌ترین آن‌ها عبارت‌اند از:

• استفاده از اتصالات غیراستاندارد
• انتخاب پروفیل نامناسب
• کنترل نکردن گشتاور پیچ‌ها
• بی‌توجهی به ظرفیت بار
• نصب خارج از تراز
• حذف براکت‌های تقویتی
• آسیب به پوشش گالوانیزه
• فاصله نامناسب ساپورت‌ها

۵ راهکار کاربردی برای اجرای بهتر

۱. طراحی مهندسی انجام دهید

بارگذاری و محل نصب باید پیش از اجرا محاسبه شوند.

۲. از قطعات استاندارد استفاده کنید

کیفیت اتصالات مستقیماً بر ایمنی سازه تأثیر می‌گذارد.

۳. مونتاژ اولیه روی زمین انجام شود

این روش احتمال خطا را در زمان نصب کاهش می‌دهد.

۴. از آچار گشتاور استفاده کنید

کنترل دقیق گشتاور پیچ‌ها باعث افزایش استحکام اتصالات می‌شود.

۵. برنامه بازرسی دوره‌ای داشته باشید

بازدید منظم از اتصالات، پوشش محافظ و وضعیت سازه، عمر سیستم را افزایش می‌دهد.

مقایسه سیستم ماژولار با روش سنتی

در روش سنتی، اجرای ساپورت معمولاً با جوشکاری، سوراخ‌کاری و ساخت قطعات در محل انجام می‌شود. این فرآیند علاوه بر زمان‌بر بودن، وابستگی زیادی به مهارت نیروی اجرایی دارد و در صورت تغییر نقشه، اصلاح سازه با هزینه و زمان بیشتری همراه خواهد بود.

در مقابل، سیستم ماژولار مبتنی بر پروفیل ۴۱×۴۱ با استفاده از قطعات پیش‌ساخته و اتصالات مکانیکی مونتاژ می‌شود. این ویژگی باعث کاهش زمان نصب، افزایش دقت اجرا، امکان توسعه در آینده و کاهش ضایعات مصالح می‌شود. همچنین در پروژه‌هایی که محدودیت زمانی دارند، استفاده از این سیستم می‌تواند تأثیر قابل توجهی بر سرعت پیشرفت کار داشته باشد.

سناریوی اجرایی

فرض کنید در یک پروژه احداث مرکز داده، صدها متر سینی کابل، لوله اطفای حریق و کانال تهویه باید در مدت زمان کوتاهی نصب شوند. به‌جای ساخت ساپورت‌های جوشی در محل، پیمانکار از پروفیل ۴۱×۴۱ با اتصال ماژولار استفاده می‌کند. ابتدا پروفیل‌ها بر اساس نقشه برش خورده و مونتاژ اولیه روی زمین انجام می‌شود.

سپس تیم اجرایی با استفاده از مهره‌های فنری، براکت‌ها و پیچ‌های استاندارد، سازه را در محل نصب تکمیل می‌کند. در پایان، تمام اتصالات با آچار گشتاور کنترل شده و تجهیزات روی ساپورت‌ها قرار می‌گیرند. نتیجه این روش، کاهش چشمگیر زمان اجرا، افزایش کیفیت نصب و امکان توسعه سیستم در آینده بدون نیاز به تخریب است.

پروفیل ۴۱×۴۱ با اتصال ماژولار یک راهکار مدرن برای اجرای سریع سیستم‌های ساپورت است. این سیستم با استفاده از مهره فنری، براکت و اتصالات مکانیکی، بدون نیاز به جوشکاری مونتاژ می‌شود و مزایایی مانند کاهش زمان نصب، انعطاف‌پذیری بالا، نگهداری آسان، توسعه‌پذیری و افزایش ایمنی را فراهم می‌کند.

سوالات متداول

اتصال ماژولار چیست؟

اتصال ماژولار روشی برای مونتاژ قطعات با استفاده از اتصالات مکانیکی استاندارد است که امکان نصب، جداسازی و تغییر آرایش سازه را بدون جوشکاری فراهم می‌کند.

مهم‌ترین مزیت پروفیل ۴۱×۴۱ با اتصال ماژولار چیست؟

سرعت بالای اجرا، حذف جوشکاری، قابلیت توسعه و سهولت در تعمیر و نگهداری از مهم‌ترین مزایای این سیستم هستند.

آیا این سیستم برای پروژه‌های صنعتی مناسب است؟

بله. پروفیل ۴۱×۴۱ با اتصال ماژولار در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، ساختمان‌های تجاری، بیمارستان‌ها و مراکز داده کاربرد گسترده‌ای دارد.

آیا امکان تغییر سازه پس از نصب وجود دارد؟

بله. یکی از ویژگی‌های اصلی سیستم‌های ماژولار، امکان افزودن یا جابه‌جایی قطعات بدون نیاز به تخریب یا جوشکاری است.

آیا اجرای این سیستم به جوشکاری نیاز دارد؟

خیر. بیشتر اتصالات با استفاده از مهره فنری، پیچ، براکت و سایر متعلقات استاندارد انجام می‌شود.

بهترین پوشش برای محیط‌های خورنده چیست؟

در محیط‌های مرطوب یا دارای مواد خورنده، استفاده از پروفیل گالوانیزه گرم یا استنلس استیل توصیه می‌شود.

چگونه می‌توان استحکام اتصالات را تضمین کرد؟

استفاده از قطعات استاندارد، رعایت گشتاور مناسب پیچ‌ها، طراحی مهندسی و بازرسی دوره‌ای، استحکام و ایمنی سیستم را تضمین می‌کند.

آیا سیستم ماژولار از نظر اقتصادی مقرون‌به‌صرفه است؟

بله. اگرچه هزینه اولیه برخی قطعات ممکن است بیشتر باشد، اما کاهش زمان اجرا، حذف جوشکاری، کاهش هزینه‌های نگهداری و امکان استفاده مجدد از قطعات، این سیستم را در بلندمدت به گزینه‌ای اقتصادی تبدیل می‌کند.
