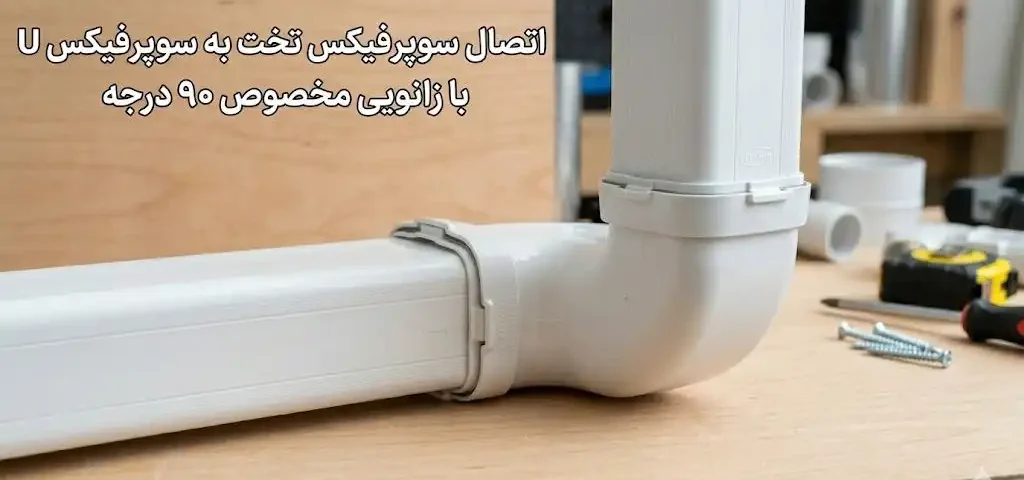

می 28, 2026اتصال سوپر فیکس تخت به سوپر فیکس U با زانویی مخصوص ۹۰ درجه
گاهی یک تغییر زاویه ساده، تعیینکنندهی دوام کل مسیر نصب است. در بسیاری از پروژههای تاسیسات، سینی کابل، ساپورتینگ و سازههای سبک، وقتی مسیر از حالت افقی به عمودی (یا برعکس) میچرخد، اتصال ۹۰ درجه به نقطهای حساس تبدیل میشود. از طرف دیگر، انتخاب نوع اتصال و رعایت تلرانسها میتواند جلوی لرزش، کمانش موضعی، شلشدن اتصالات و حتی آسیب به تجهیزات را بگیرد.
بهویژه زمانی که سوپر فیکس تخت باید به سوپر فیکس U متصل شود، استفاده از زانویی مخصوص ۹۰ درجه راهکاری استاندارد و صنعتی برای انتقال نیرو و حفظ هندسهی مسیر است. با این حال، اجرای درست این اتصال فقط به «بستن چند پیچ» محدود نمیشود؛ بررسی بارگذاری، انتخاب جنس و پوشش، کنترل گشتاور، همراستاسازی و پیشگیری از خطاهای اجرایی، همگی در نتیجه نهایی نقش دارند.
سوپر فیکس تخت، سوپر فیکس U و زانویی ۹۰ درجه دقیقاً چه هستند؟
سوپر فیکس تخت معمولاً به پروفیل یا رابط تخت فلزی گفته میشود که برای مهاربندی، اتصال خطی، تثبیت در صفحه و ایجاد پل ارتباطی میان اجزای ساپورت به کار میرود. شکل تخت آن باعث میشود در فضاهای محدود، نصب سادهتری داشته باشد و در برابر پیچش، بسته به ضخامت و عرض، رفتار مشخصی نشان دهد.
سوپر فیکس U بهطور رایج یک پروفیل U شکل است که بهعنوان نگهدارنده، ریل ساپورت یا قطعهی حامل برای بستها و اتصالات مورد استفاده قرار میگیرد. مزیت اصلی این فرم، ایجاد لبه و جان کناری برای افزایش ممان اینرسی و فراهمکردن سطح مناسب برای پیچ و مهره، مهره ریلی یا اتصال با براکتها است.

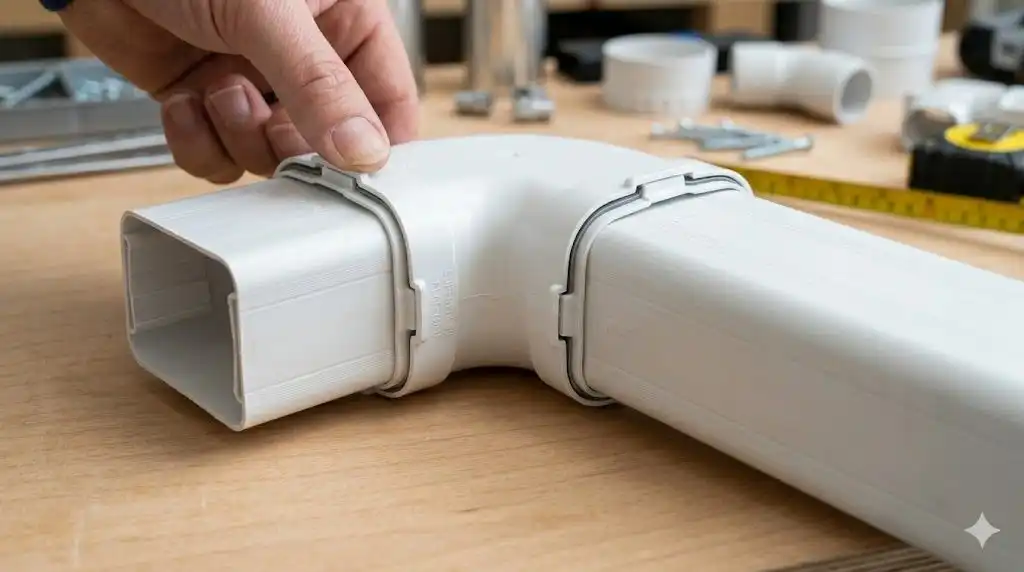

زانویی مخصوص ۹۰ درجه قطعهای است که اتصال عمود بین دو عضو را ممکن میکند؛ یعنی انتقال جهت بار و هندسه مسیر را از یک راستا به راستای عمود میبرد. طراحی زانویی استاندارد معمولاً شامل سوراخکاری منظم، ضخامت کنترلشده و امکان توزیع تنش در ناحیه گوشه است تا تمرکز تنش کاهش یابد.
چرا اتصال سوپر فیکس تخت به U با زانویی ۹۰ درجه در بازار و صنعت مهم است؟
از منظر بهرهبرداری، نقطهی تغییر مسیر بیشترین پتانسیل ایجاد مشکل را دارد. اگر اتصال ۹۰ درجه ضعیف باشد، چند پیامد رایج رخ میدهد:
- افزایش لرزش و صدا در مسیرهای حامل کابل یا لوله سبک، بهخصوص نزدیک فنها، پمپها یا مسیرهای با ارتعاش.
- شلشدن تدریجی پیچها به علت سیکلهای بارگذاری، تغییرات دما و لرزش.
- تمرکز تنش در گوشه و ایجاد تاببرداشتگی یا تغییر شکل دائم در سوپر فیکس تخت، بهویژه اگر طول آزاد زیاد باشد.
- ناهمراستایی که در ادامه نصب، باعث فشار موضعی به بستها یا تداخل با سایر تجهیزات میشود.
در بسیاری از استانداردهای مهندسی مکانیک و سازههای سبک، اصل «انتقال مطمئن نیرو و کنترل تغییر شکل» در اتصالات بهعنوان یک الزام طراحی شناخته میشود. علاوه بر این، گزارشهای فنی حوزه نگهداری صنعتی نشان میدهد بخشی از خرابیهای ساپورتینگ، به خطاهای نصب و کنترل نکردن گشتاور پیچها برمیگردد؛ بنابراین اتصال ۹۰ درجه اگر درست اجرا شود، هم هزینه نگهداری را کاهش میدهد و هم پایداری مسیر را افزایش میکند.
بهترین روش اتصال سوپر فیکس تخت به سوپر فیکس U با زانویی ۹۰ درجه چیست؟
بهترین روش، استفاده از زانویی ۹۰ درجه استاندارد با پیچ و مهره مناسب گرید کاری، همراستاسازی دقیق، رعایت گشتاور بستن و کنترل خوردگی (پوشش یا عایق) بر اساس محیط نصب است.
اجزای موردنیاز برای یک اتصال استاندارد و قابل اتکا
پیش از نصب، آمادهسازی قطعات و انتخاب یراقآلات باید دقیق باشد. معمولاً این موارد لازم میشوند:
- زانویی مخصوص ۹۰ درجه (متناسب با ابعاد سوپر فیکس تخت و پروفیل U)
- پیچ و مهره (بههمراه واشر تخت و در صورت نیاز واشر فنری یا قفلکننده)
- مهره ریلی/کشیویی (اگر پروفیل U از نوع ریلدار باشد)
- ابزار اندازهگیری (متر، گونیا یا تراز برای کنترل زاویه)
- آچار ترکمتر یا روش کنترل گشتاور (ترجیحاً استاندارد پروژه)
- مواد ضدخوردگی یا جداکننده گالوانیکی (در محیطهای مرطوب/خورنده یا ترکیب فلزات متفاوت)
معیارهای انتخاب زانویی ۹۰ درجه مناسب (نکات طراحی و خرید)
انتخاب زانویی صرفاً بر اساس «جا شدن» خطرناک است. برای تصمیم حرفهای، چند معیار کلیدی را بررسی کنید:
1) ضخامت و کلاس باربری
هرچه بار خمشی و برشی در گوشه بیشتر باشد، زانویی باید ضخامت و سختی بیشتری داشته باشد. در مسیرهای طولانی یا آویزهای با دهانه زیاد، یک زانویی نازک میتواند باعث تغییر شکل گوشه و افت تراز شود.
2) الگوی سوراخکاری و فاصله سوراخها
سوراخها باید با الگوی سوپر فیکس تخت و U همخوانی داشته باشند. اگر فاصله سوراخها درست انتخاب نشود، نصاب مجبور به بیضیکردن سوراخ یا سوراخکاری غیراستاندارد میشود که تمرکز تنش ایجاد میکند.
3) جنس و پوشش سطح
در پروژههای رایج، فولاد با پوشش گالوانیزه، رنگ پودری یا استنلس استیل بسته به محیط انتخاب میشود. محیطهای با رطوبت بالا، مه نمکی یا بخارات شیمیایی، حساسیت بیشتری به کیفیت پوشش دارند.
4) سازگاری با پروفیل U و نوع مهره
برخی پروفیلهای U با مهره ریلی کار میکنند و برخی با مهره و پیچ معمولی. زانویی باید دسترسی مناسب برای سفت کردن و امکان قفل شدن مهره را فراهم کند.
5) تلرانس نصب و فضای ابزارخور
در موتورخانههای شلوغ یا سقفهای کاذب، فضای آچارخور محدود است. زانوییهایی با طراحی فشرده اما استاندارد، زمان نصب را کاهش میدهند.
آموزش مرحلهبهمرحله اتصال سوپر فیکس تخت به سوپر فیکس U با زانویی ۹۰ درجه
اجرای این اتصال اگر با ترتیب درست انجام شود، خطاهای بعدی را به حداقل میرساند.
گام ۱: آمادهسازی و بازبینی قطعات
ابتدا سطح قطعات را از نظر تاببرداشتگی، آسیب پوشش و کیفیت سوراخکاری بررسی کنید. سپس تطابق ابعاد زانویی با عرض سوپر فیکس تخت و جان U را کنترل کنید.
گام ۲: تعیین جهت بار و محل قرارگیری زانویی
پیش از بستن پیچها، مشخص کنید بار اصلی از کدام سمت وارد میشود. در مسیرهایی که بار آویز از پایین وارد میشود، جایگذاری زانویی باید بهگونهای باشد که انتقال نیرو به جان U و سپس به سازه، حداقل پیچش را ایجاد کند.

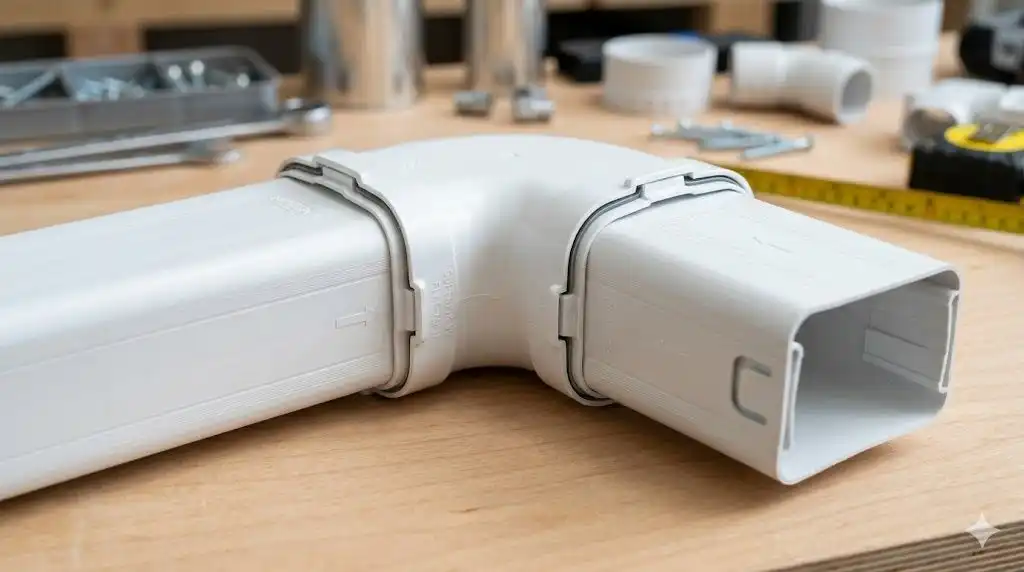

گام ۳: همراستاسازی و کنترل زاویه ۹۰ درجه
با گونیا یا تراز، زاویه را دقیق تنظیم کنید. کوچکترین خطای زاویهای، در طول مسیر به چند سانتیمتر انحراف تبدیل میشود و همپوشانی با سایر اجزا را سخت میکند.

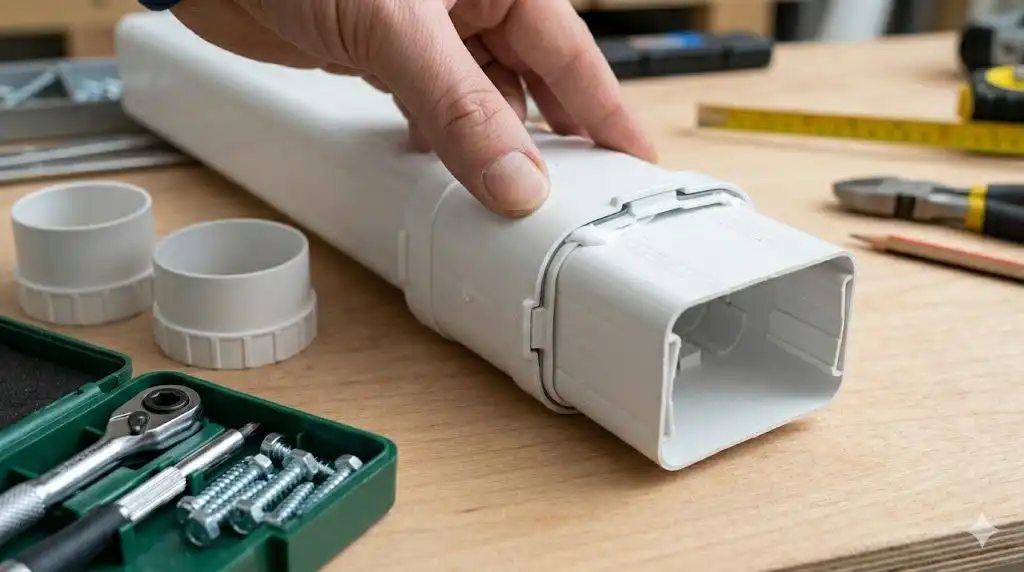

گام ۴: مونتاژ اولیه با سفتکردن نیمه
در این مرحله پیچها را تا حد نگهداری ببندید، نه تا گشتاور نهایی. این کار اجازه میدهد همراستاسازی نهایی بدون فشار موضعی انجام شود.
گام ۵: اعمال گشتاور نهایی و قفلکاری
پس از تراز شدن مجموعه، گشتاور بستن را مطابق دستورالعمل پروژه و گرید پیچ اعمال کنید. اگر سیستم در معرض لرزش است، از روشهای قفلکاری مناسب (واشر قفلکننده، مهره قفلدار یا چسب رزوه صنعتی مطابق رویه نگهداری) استفاده کنید.
گام ۶: کنترل نهایی و ثبت کیفی
در پایان، موارد زیر را چک کنید:
- زاویه ۹۰ درجه و عدم تاب در سوپر فیکس تخت
- عدم لق بودن اتصالات
- سلامت پوشش (بهخصوص اطراف سوراخها)
- فاصله ایمن تا کابل/لوله/سینی یا تجهیزات مجاور

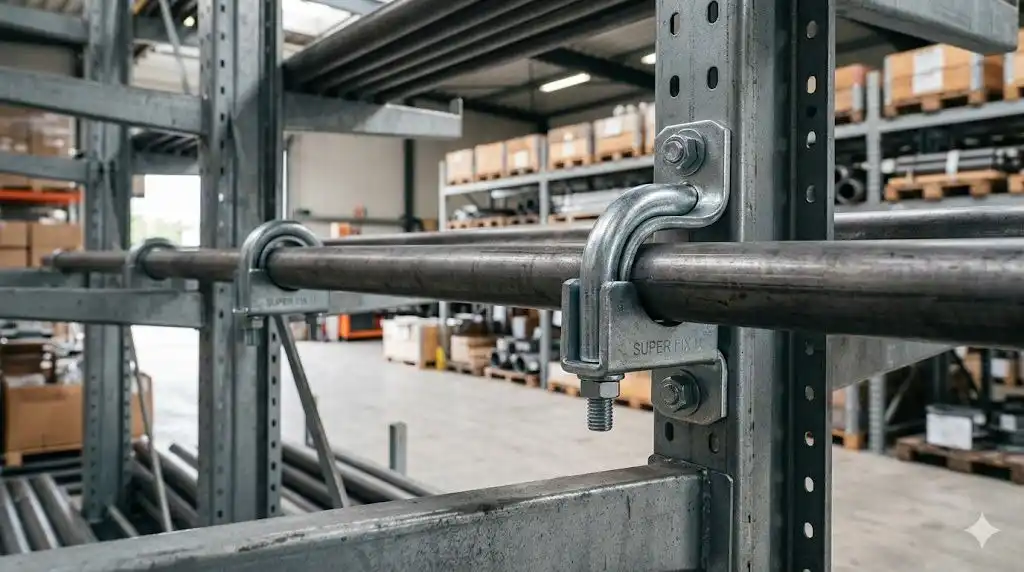

خطاهای رایج در اتصال ۹۰ درجه و پیامدهای آنها
در عمل، چند اشتباه پرتکرار دیده میشود که بهتر است پیشاپیش کنترل شوند:
سوراخکاری دستی و خارج از الگو
وقتی سوراخ جدید بدون رعایت فاصله لبه و استاندارد سوراخکاری ایجاد میشود، ترکهای ریز و تمرکز تنش محتمل است. علاوه بر آن، پوشش محافظ در محل سوراخ از بین میرود و خوردگی نقطهای سرعت میگیرد.
انتخاب پیچ نامناسب یا طول غلط
پیچی که بیش از حد کوتاه باشد، درگیری رزوه کافی ایجاد نمیکند؛ از طرف دیگر پیچ خیلی بلند ممکن است با اجزای مجاور تداخل داشته باشد یا باعث نصب غیرتمیز شود.
سفت کردن نامتوازن پیچها
اگر پیچها یکطرفه سفت شوند، زانویی در لحظه مونتاژ میچرخد و مجموعه از گونیا خارج میشود. نتیجه معمولاً انحراف مسیر و ایجاد پیشتنیدگی ناخواسته است.
نادیده گرفتن خوردگی گالوانیکی
ترکیب فلزات ناهمجنس (مثلاً فولاد گالوانیزه با برخی آلیاژها) در محیط مرطوب میتواند خوردگی را تشدید کند. جداکننده گالوانیکی یا انتخاب پوشش مناسب، راهکار رایج برای کنترل این ریسک است.
عدم توجه به لرزش و سیکلهای حرارتی
در مسیرهای نزدیک تجهیزات لرزان یا محیطهای با تغییرات دمایی، قفلکاری رزوه و کنترل گشتاور اهمیت بیشتری دارد. بیتوجهی به این موضوع، شلشدن تدریجی را به دنبال دارد.
۵ راهکار بهروز (۲۰۲۶) برای افزایش دوام و کیفیت اتصال
برای بهبود عملکرد اتصال سوپر فیکس تخت به سوپر فیکس U با زانویی ۹۰ درجه، این راهکارها بیشترین اثر را دارند:
- استانداردسازی گشتاور بستن در چکلیست نصب
بهجای اتکای صرف به تجربه نصاب، گشتاورها را بر اساس نوع پیچ/مهره و شرایط پروژه تعریف و کنترل کنید.
- استفاده از سیستمهای قفلکاری متناسب با لرزش
در محیطهای ارتعاشی، مهرههای قفلدار یا واشرهای قفلکننده عملکرد پایدارتری نسبت به روشهای سنتی دارند.
- تقویت گوشه در مسیرهای سنگین با زانویی دوبل یا صفحات تقویتی
وقتی بار زیاد است یا دهانه آزاد طولانی دارد، افزودن تقویتکننده، تمرکز تنش گوشه را کم میکند.
- کنترل خوردگی با انتخاب پوشش متناسب با کلاس محیط
در فضاهای صنعتی مرطوب یا خورنده، تنها «گالوانیزه بودن» کافی نیست؛ کیفیت و ضخامت پوشش و روش ترمیم نقاط آسیبدیده باید تعریف شود.
- بازرسی دورهای پس از بهرهبرداری (پس از اولین سیکل کاری)
یک بازبینی پس از چند هفته کارکرد، بسیاری از شلشدنهای اولیه را آشکار میکند و از خرابیهای بعدی جلوگیری خواهد کرد.
سناریوهای اجرایی واقعی: این اتصال کجاها بیشترین کاربرد را دارد؟
گاهی کاربرد، بهترین توضیح است. چند سناریوی رایج که اتصال ۹۰ درجه در آنها تعیینکننده است:

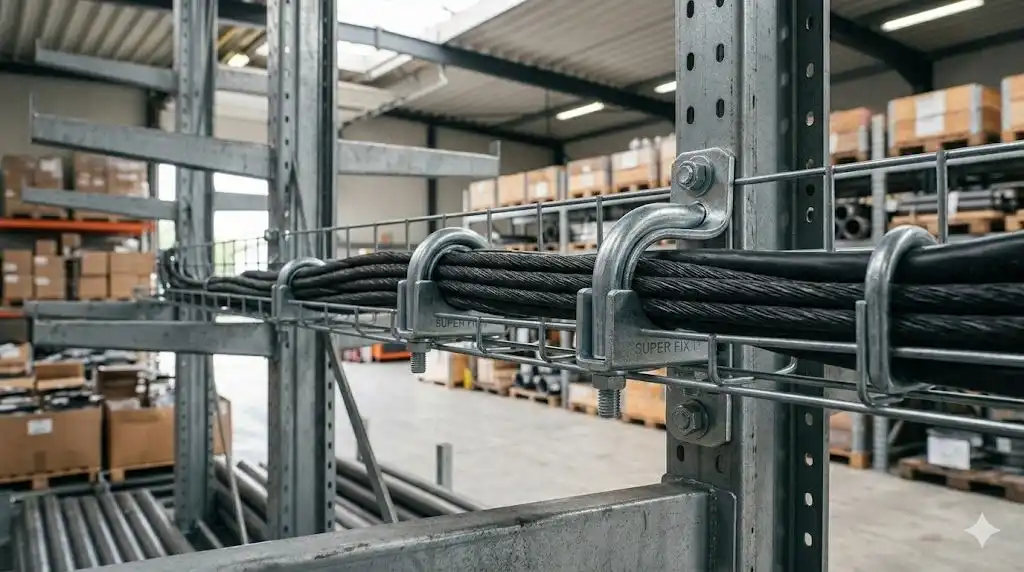

سناریو ۱: تغییر مسیر سینی کابل در سقف کاذب
در یک ساختمان اداری، مسیر سینی کابل باید از راهرو وارد اتاق رک شود. فضای محدود و حساسیت تراز باعث میشود زانویی ۹۰ درجه استاندارد، بهترین گزینه برای اتصال سوپر فیکس تخت به U و حفظ زاویه دقیق باشد.
سناریو ۲: ساپورتینگ تجهیزات سبک در موتورخانه
وقتی یک مسیر از روی دیوار به زیر سقف منتقل میشود، اتصال ۹۰ درجه اگر تحت لرزش پمپها باشد، نیاز به قفلکاری و کنترل گشتاور دارد. انتخاب زانویی ضخیمتر و اتصالات مقاوم در برابر لرزش، عمر مجموعه را افزایش میدهد.
سناریو ۳: مسیرهای بیرونی با رطوبت و باران
در نصبهای بیرونی، نقطه گوشه محل تجمع آب و آلودگی میشود. در چنین شرایطی، کنترل پوشش، ترمیم آسیبها و انتخاب یراقآلات مقاوم به خوردگی، اثر مستقیم روی دوام اتصال دارد.
نکات اجرایی و فنی که اغلب نادیده گرفته میشوند
با رعایت چند جزئیات، کیفیت اتصال جهشی بهتر میشود:
- فاصله لبه سوراخ تا لبه قطعه باید کافی باشد تا پارگی یا تغییر شکل موضعی رخ ندهد.
- واشر تخت فشار را پخش میکند و از لهشدگی پوشش جلوگیری میکند؛ در بسیاری از پروژهها حذف آن، یک خطای خاموش است.
- تراز طولی مسیر را پیش از بستن نهایی بررسی کنید؛ اصلاح بعد از سفتکاری کامل معمولاً با تنش باقیمانده همراه میشود.
- برشهای غیراستاندارد و لبههای تیز میتواند به کابل، عایق یا دست نصاب آسیب بزند؛ پرداخت لبهها و رعایت ایمنی ضروری است.
- کنترل دسترسی ابزارخور را در طراحی لحاظ کنید؛ اتصال خوب وقتی ارزشمند است که قابل سرویس و بازرسی بماند.
آیا زانویی ۹۰ درجه برای همه پروژهها کافی است؟
برای مسیرهای سبک تا متوسط معمولاً کافی است، اما در بارهای سنگین، لرزش بالا یا دهانههای بزرگ، تقویت گوشه و قفلکاری حرفهای توصیه میشود.
پرسشهای پرتکرار درباره اتصال سوپر فیکس تخت به U با زانویی ۹۰ درجه
1) زانویی مخصوص ۹۰ درجه چه تفاوتی با براکت معمولی دارد؟
زانویی مخصوص معمولاً برای توزیع تنش در گوشه، الگوی سوراخکاری دقیق و همراستاسازی بهتر طراحی میشود، در حالیکه براکت عمومی ممکن است برای این بارگذاری بهینه نشده باشد.
2) چه زمانی باید از زانویی ضخیمتر یا تقویتشده استفاده کرد؟
وقتی بار مسیر بالا باشد، دهانه آزاد زیاد شود، اتصال در معرض لرزش قرار بگیرد یا امکان انحراف و تاببرداشتگی وجود داشته باشد، انتخاب زانویی تقویتشده منطقیتر است.
3) آیا بدون واشر هم میتوان اتصال را بست؟
از نظر فنی ممکن است، اما توصیه نمیشود. واشر تخت فشار را پخش میکند، به حفظ پوشش کمک میکند و احتمال شلشدن را کاهش میدهد.
4) برای جلوگیری از شل شدن پیچها چه راهکاری بهتر است؟
کنترل گشتاور، استفاده از روش قفلکاری متناسب با لرزش و انجام بازبینی پس از شروع بهرهبرداری، ترکیب مؤثری برای پایداری اتصال ایجاد میکند.
5) اگر زاویه دقیقاً ۹۰ درجه نشود چه مشکلی ایجاد میکند؟
انحراف زاویه باعث ناهمراستایی مسیر، فشار موضعی روی بستها و دشوار شدن ادامه نصب میشود؛ ضمن اینکه تنشهای اضافی در گوشه افزایش پیدا میکند.
6) در محیط مرطوب چه نکتهای مهمتر است: ضخامت یا پوشش؟
هر دو مهماند، اما در محیطهای خورنده معمولاً کیفیت پوشش و مدیریت نقاط آسیبدیده (برشها و سوراخها) نقش پررنگتری در دوام واقعی دارند.
7) آیا میتوان سوراخکاری جدید برای جا انداختن پیچ انجام داد؟
بهعنوان راهحل اضطراری ممکن است، ولی به دلیل ریسک تمرکز تنش و تخریب پوشش، بهتر است از قطعات با الگوی سوراخکاری درست استفاده شود یا اصلاح طبق دستورالعمل فنی پروژه انجام گیرد.
8) بهترین روش کنترل کیفیت این اتصال چیست؟
بازرسی چشمی همراستاسازی، کنترل گشتاور، بررسی سلامت پوشش اطراف سوراخها و تست لقزدگی پس از نصب، مؤثرترین چکها برای کنترل کیفیت هستند.
