پروفیل ۴۱×۴۱ مناسب نصب چیلر و هواساز صنعتی

نصب صحیح تجهیزات سنگین تهویه مطبوع مانند چیلر و هواساز، تأثیر مستقیمی بر عملکرد، ایمنی، طول عمر و هزینه‌های نگهداری آن‌ها دارد. در سال‌های اخیر، استفاده از سیستم‌های ساپورت مدولار به‌جای سازه‌های سنتی جوشی، به یک راهکار استاندارد در پروژه‌های ساختمانی و صنعتی تبدیل شده است. در میان انواع پروفیل‌های مدولار، پروفیل ۴۱×۴۱ به دلیل استحکام بالا، قابلیت مونتاژ سریع، انعطاف‌پذیری در طراحی و امکان توسعه آسان، یکی از پرکاربردترین گزینه‌ها برای نصب چیلر، هواساز و تجهیزات مکانیکی محسوب می‌شود.

اجرای صحیح سیستم ساپورت با این پروفیل، علاوه بر تحمل بارهای استاتیکی و دینامیکی، امکان تنظیم دقیق تجهیزات، کاهش لرزش، تسهیل تعمیرات و افزایش ایمنی را فراهم می‌کند. انتخاب مناسب نوع پروفیل، ضخامت، پوشش ضدخوردگی، اتصالات و فاصله ساپورت‌ها از جمله عواملی هستند که باید پیش از نصب مورد بررسی قرار گیرند.

اگرچه ظاهر پروفیل ۴۱×۴۱ ساده به نظر می‌رسد، اما عملکرد آن در پروژه‌های تأسیساتی به طراحی مهندسی، رعایت استانداردهای بین‌المللی و اجرای دقیق بستگی دارد. به همین دلیل، شناخت ویژگی‌ها و محدودیت‌های این پروفیل برای مهندسان، پیمانکاران و مجریان تأسیسات اهمیت ویژه‌ای دارد.

پروفیل ۴۱×۴۱ چیست؟

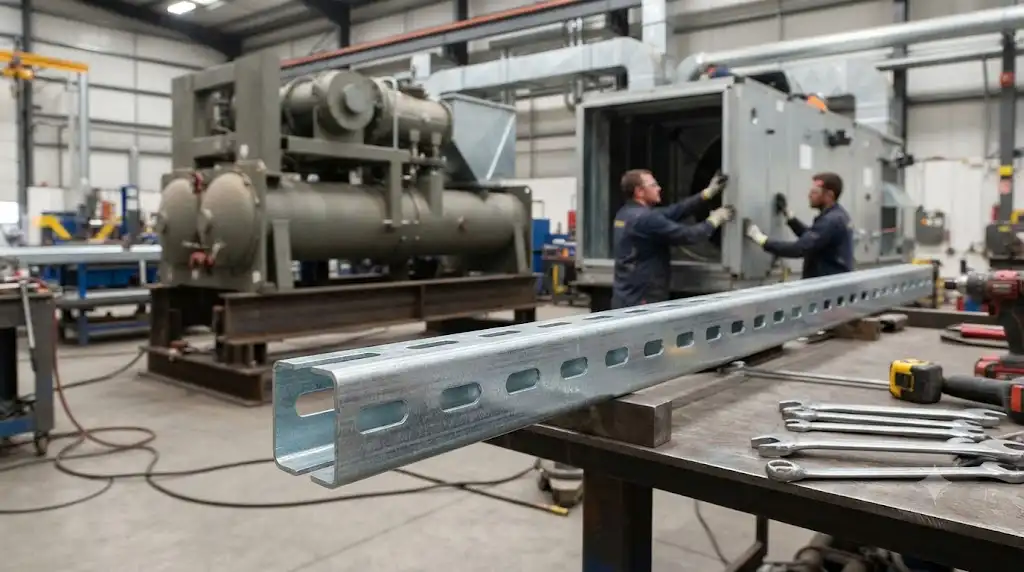

پروفیل ۴۱×۴۱ یا Strut Channel یک مقطع فولادی سردنورد شده با ابعاد ۴۱ در ۴۱ میلی‌متر است که برای اجرای سیستم‌های ساپورت مدولار طراحی شده است. این پروفیل معمولاً دارای شیارهای استاندارد بوده و امکان نصب انواع مهره فنری، پیچ، براکت و اتصالات را بدون نیاز به جوشکاری فراهم می‌کند.

بسته به شرایط پروژه، این پروفیل در مدل‌های ساده، پانچ‌دار، دوبل و تقویت‌شده و با پوشش‌هایی مانند گالوانیزه گرم، گالوانیزه سرد یا استنلس استیل تولید می‌شود.

چرا پروفیل ۴۱×۴۱ برای نصب چیلر و هواساز مناسب است؟

چیلرها و هواسازها جزو تجهیزاتی هستند که وزن قابل توجهی دارند و در زمان بهره‌برداری نیز لرزش و بارهای دینامیکی ایجاد می‌کنند. بنابراین سیستم نگهدارنده آن‌ها باید علاوه بر استحکام کافی، قابلیت جذب تنش و توزیع مناسب بار را نیز داشته باشد.

پروفیل ۴۱×۴۱ به دلایل زیر انتخابی مناسب برای این کاربرد است:

• ظرفیت باربری مناسب
• نصب سریع بدون جوشکاری
• قابلیت تنظیم ارتفاع و موقعیت
• امکان توسعه یا تغییر سازه
• کاهش زمان اجرای پروژه
• مقاومت بالا در برابر خوردگی با پوشش مناسب
• سازگاری با انواع اتصالات مدولار
• سهولت در تعمیر و نگهداری

کاربردهای پروفیل ۴۱×۴۱ در سیستم‌های تهویه مطبوع

این پروفیل تنها برای نصب چیلر و هواساز استفاده نمی‌شود، بلکه در بخش‌های مختلف تأسیسات مکانیکی نیز کاربرد دارد.

از جمله:

• نصب هواساز (AHU)
• ساپورت چیلرهای هوایی و آبی
• نصب فن‌کویل‌های صنعتی
• ساپورت لوله‌های آب سرد و گرم
• نگهداری سینی کابل
• نصب کانال‌های تهویه
• اجرای تجهیزات موتورخانه
• نصب تجهیزات کنترلی و ابزار دقیق

اجزای سیستم ساپورت با پروفیل ۴۱×۴۱

اجرای یک سیستم استاندارد به استفاده از قطعات هماهنگ نیاز دارد.

پروفیل اصلی

عضو باربر سازه که وزن تجهیزات را تحمل می‌کند.

مهره فنری

داخل شیار پروفیل قرار گرفته و امکان ایجاد اتصال سریع و قابل تنظیم را فراهم می‌کند.

پیچ و مهره

برای اتصال اجزای مختلف سازه به کار می‌روند.

براکت و نبشی

به ایجاد اتصالات افقی، عمودی و زاویه‌دار کمک می‌کنند.

صفحه پایه

برای اتصال سیستم ساپورت به کف، سقف یا دیوار استفاده می‌شود.

انکر بولت

بار واردشده از تجهیزات را به سازه اصلی منتقل می‌کند.

معیارهای انتخاب پروفیل مناسب برای نصب چیلر و هواساز

انتخاب پروفیل نباید تنها بر اساس ابعاد انجام شود. عوامل متعددی در این تصمیم مؤثر هستند.

ظرفیت بار

وزن تجهیز، بارهای ناشی از لرزش و بارهای جانبی باید در طراحی لحاظ شوند.

ضخامت پروفیل

افزایش ضخامت، مقاومت خمشی و ظرفیت باربری را افزایش می‌دهد.

نوع پوشش

در محیط‌های مرطوب یا خورنده، استفاده از پروفیل گالوانیزه گرم یا استنلس استیل توصیه می‌شود.

شرایط محیطی

رطوبت، دما، مواد شیمیایی و فضای نصب بر انتخاب نوع پروفیل اثر می‌گذارند.

امکان توسعه

در پروژه‌هایی که احتمال تغییر تجهیزات وجود دارد، سیستم مدولار مزیت قابل توجهی ایجاد می‌کند.

مراحل نصب چیلر و هواساز با پروفیل ۴۱×۴۱

اجرای صحیح سیستم ساپورت به رعایت ترتیب مراحل نصب وابسته است.

مرحله اول: بررسی نقشه‌ها

پیش از اجرا، نقشه‌های سازه، تأسیسات و جانمایی تجهیزات بررسی می‌شوند.

مرحله دوم: آماده‌سازی محل نصب

سطح نصب باید از نظر استحکام، تراز بودن و ظرفیت تحمل بار کنترل شود.

مرحله سوم: نصب صفحه پایه

صفحات پایه با استفاده از انکر بولت به سازه متصل می‌شوند.

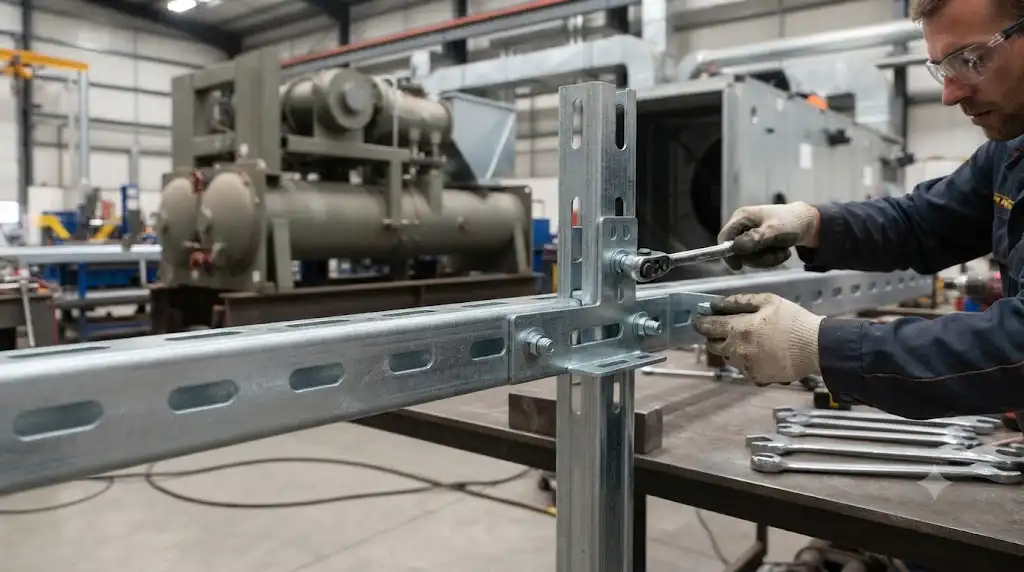

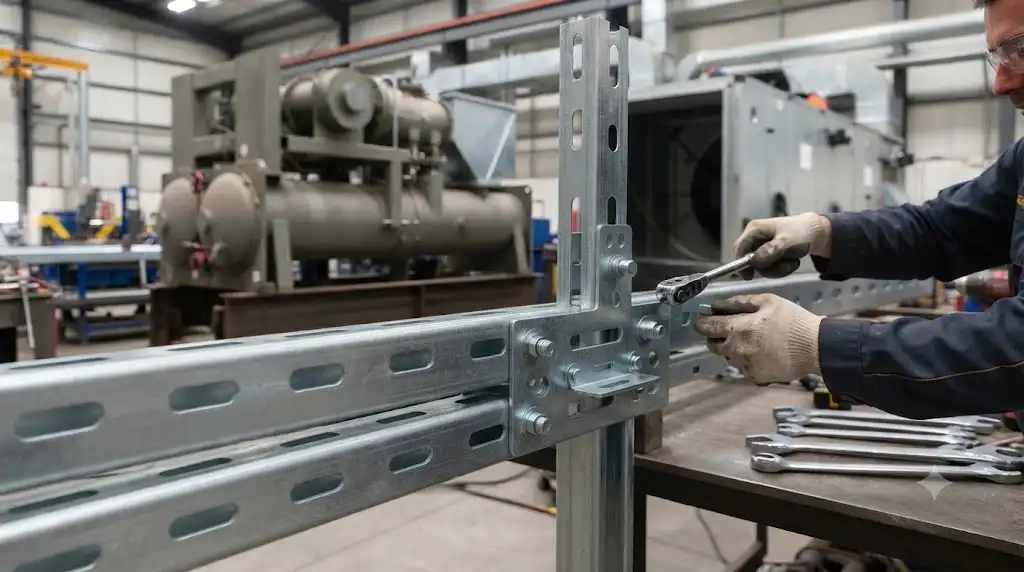

مرحله چهارم: مونتاژ پروفیل‌ها

پروفیل‌ها با مهره فنری، پیچ و براکت به یکدیگر متصل شده و سازه اصلی شکل می‌گیرد.

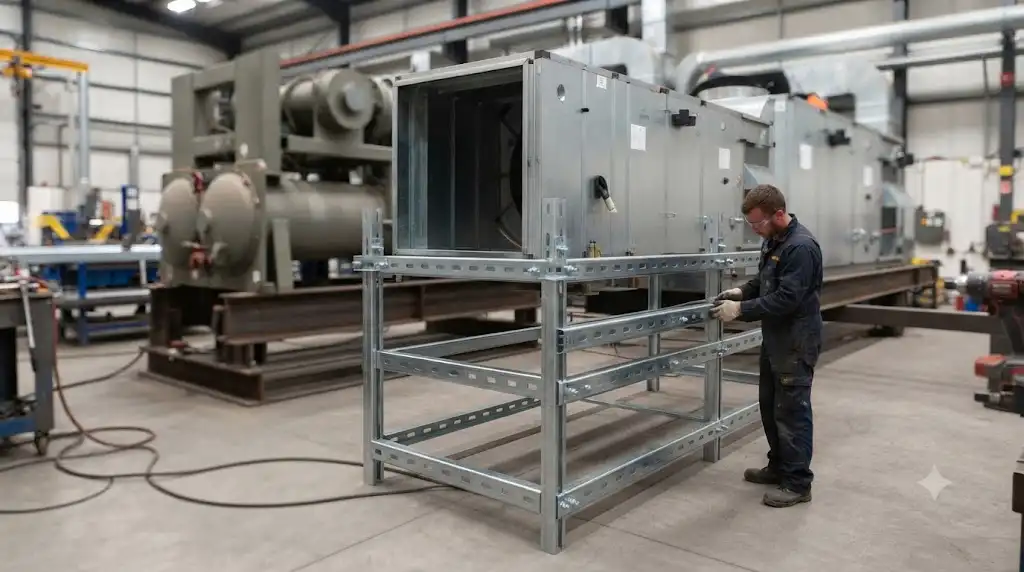

مرحله پنجم: نصب تجهیزات

چیلر یا هواساز روی سازه قرار گرفته و با بست‌های مناسب مهار می‌شود.

مرحله ششم: کنترل نهایی

در پایان، تراز تجهیزات، گشتاور پیچ‌ها، استحکام اتصالات و عملکرد لرزه‌گیرها بررسی می‌شود.

نکات فنی مهم در نصب چیلر و هواساز

برای دستیابی به عملکرد مطلوب، رعایت برخی نکات فنی ضروری است.

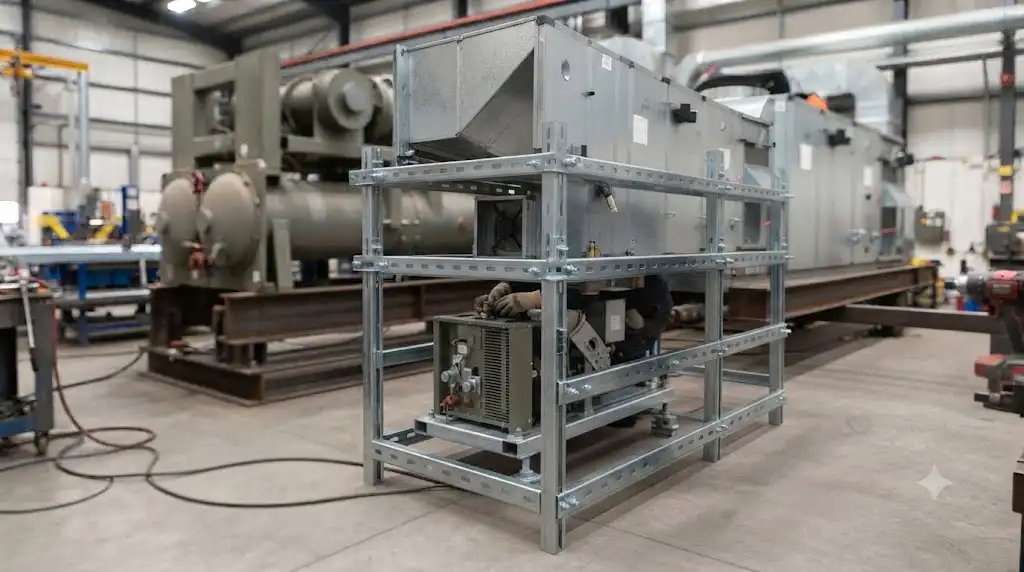

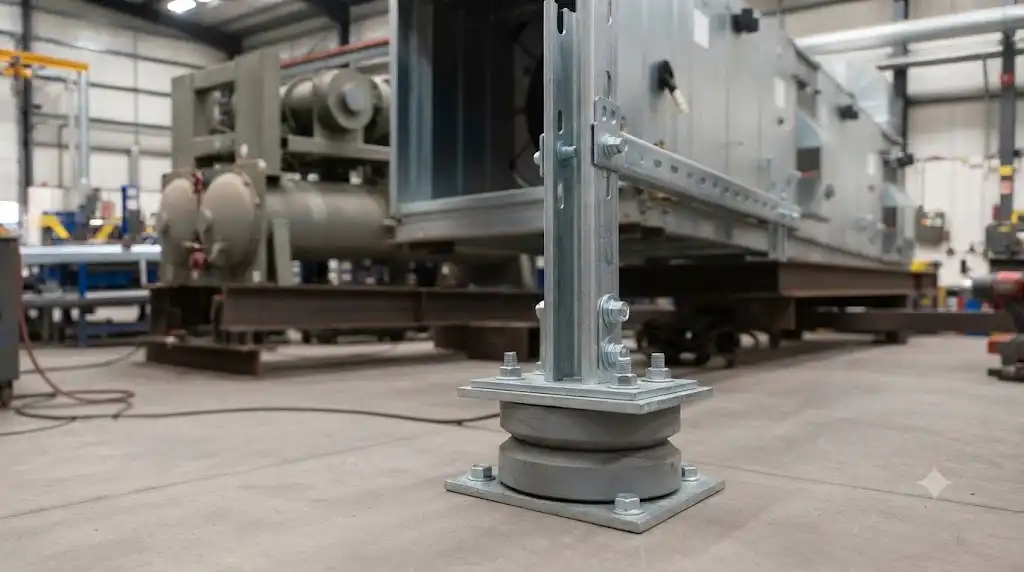

استفاده از لرزه‌گیر

لرزش ناشی از عملکرد تجهیزات نباید مستقیماً به سازه منتقل شود.

توزیع یکنواخت بار

بار باید بین تمام اعضای سازه تقسیم شود تا از تمرکز تنش جلوگیری شود.

رعایت فاصله ساپورت‌ها

فواصل ساپورت‌ها باید بر اساس وزن تجهیزات و محاسبات مهندسی تعیین شوند.

کنترل گشتاور پیچ‌ها

سفت کردن پیچ‌ها با گشتاور استاندارد، از شل شدن اتصالات جلوگیری می‌کند.

حفاظت در برابر خوردگی

در محیط‌های مرطوب، استفاده از قطعات با پوشش مقاوم و بازرسی دوره‌ای ضروری است.

استانداردهای مرتبط با نصب چیلر و هواساز

اجرای سیستم ساپورت باید مطابق الزامات فنی و استانداردهای معتبر انجام شود.

از مهم‌ترین استانداردها می‌توان به موارد زیر اشاره کرد:

• ASME B31.1
• ASME B31.3
• MSS SP-58
• MSS SP-69
• MSS SP-89
• ASTM A653
• ASTM A123
• ISO 1461
• ASHRAE Handbook برای الزامات سیستم‌های تهویه مطبوع

رعایت این استانداردها موجب افزایش ایمنی، دوام و عملکرد سیستم خواهد شد.

خطاهای رایج در نصب پروفیل ۴۱×۴۱

برخی اشتباهات می‌توانند موجب کاهش عمر تجهیزات یا بروز مشکلات سازه‌ای شوند.

رایج‌ترین خطاها عبارت‌اند از:

• انتخاب ضخامت نامناسب پروفیل
• استفاده از انکر بولت غیراستاندارد
• حذف لرزه‌گیر
• توزیع نامناسب بار
• نصب خارج از تراز
• استفاده از پیچ‌های نامناسب
• بی‌توجهی به خوردگی
• عدم کنترل گشتاور اتصالات

پرهیز از این خطاها، عملکرد سیستم را در بلندمدت بهبود می‌بخشد.

۵ راهکار کاربردی برای اجرای بهتر سیستم ساپورت

۱. ظرفیت بار را پیش از اجرا محاسبه کنید

محاسبه دقیق بارهای استاتیکی و دینامیکی، پایه طراحی صحیح سیستم ساپورت است.

۲. از پروفیل و اتصالات استاندارد استفاده کنید

کیفیت قطعات نقش مستقیمی در استحکام و دوام سازه دارد.

۳. لرزه‌گیر مناسب نصب کنید

این اقدام باعث کاهش انتقال ارتعاش به ساختمان و افزایش عمر تجهیزات می‌شود.

۴. پوشش ضدخوردگی را متناسب با محیط انتخاب کنید

در محیط‌های صنعتی و مرطوب، گالوانیزه گرم یا استنلس استیل عملکرد بهتری ارائه می‌دهد.

۵. بازرسی و نگهداری دوره‌ای انجام دهید

کنترل وضعیت پیچ‌ها، انکرها، پوشش‌ها و لرزه‌گیرها از بروز خرابی‌های پرهزینه جلوگیری می‌کند.

سناریوی اجرایی

فرض کنید در یک مجتمع تجاری بزرگ، قرار است چند دستگاه هواساز و یک چیلر هوایی روی سازه فلزی موتورخانه نصب شوند. به‌جای استفاده از شاسی‌های جوشی سنتی، تیم اجرایی سیستم ساپورت مدولار با پروفیل ۴۱×۴۱ را انتخاب می‌کند. پس از بررسی نقشه‌ها، صفحات پایه با انکر بولت به سازه متصل شده و پروفیل‌ها با استفاده از مهره‌های فنری و براکت‌های استاندارد مونتاژ می‌شوند.

در مرحله بعد، لرزه‌گیرهای مناسب زیر تجهیزات نصب شده و چیلر و هواساز روی سازه قرار می‌گیرند. پس از کنترل تراز، گشتاور پیچ‌ها و استحکام اتصالات، سیستم آماده بهره‌برداری می‌شود. این روش علاوه بر کاهش زمان نصب، امکان جابه‌جایی یا توسعه تجهیزات در آینده را نیز بدون نیاز به تخریب یا جوشکاری فراهم می‌کند.

پروفیل ۴۱×۴۱ یکی از بهترین گزینه‌ها برای نصب چیلر و هواساز صنعتی است. این پروفیل با استحکام بالا، قابلیت مونتاژ بدون جوشکاری، امکان تنظیم، مقاومت مناسب در برابر خوردگی و سازگاری با سیستم‌های ساپورت مدولار، نصب ایمن و سریع تجهیزات تهویه مطبوع را فراهم می‌کند. انتخاب صحیح ضخامت، اتصالات و پوشش محافظ، نقش مهمی در عملکرد و دوام سیستم دارد.

سوالات متداول

آیا پروفیل ۴۱×۴۱ برای نصب تمام چیلرها مناسب است؟

این موضوع به وزن، ابعاد، نوع بار و طراحی سازه بستگی دارد. برای تجهیزات سنگین، ممکن است استفاده از پروفیل تقویت‌شده یا ترکیب چند پروفیل بر اساس محاسبات مهندسی ضروری باشد.

مهم‌ترین مزیت پروفیل ۴۱×۴۱ نسبت به شاسی جوشی چیست؟

سرعت نصب بیشتر، حذف عملیات جوشکاری، امکان تنظیم و توسعه، کاهش زمان اجرا و سهولت تعمیرات از مهم‌ترین مزایای آن هستند.

آیا استفاده از لرزه‌گیر الزامی است؟

در بیشتر پروژه‌های نصب چیلر و هواساز، استفاده از لرزه‌گیر برای کاهش انتقال ارتعاش و افزایش عمر تجهیزات توصیه می‌شود.

چه پوششی برای محیط‌های مرطوب مناسب‌تر است؟

پروفیل گالوانیزه گرم یا استنلس استیل به دلیل مقاومت بالاتر در برابر خوردگی، گزینه مناسبی برای محیط‌های مرطوب و خورنده محسوب می‌شوند.

فاصله ساپورت‌ها چگونه تعیین می‌شود؟

فواصل ساپورت‌ها بر اساس وزن تجهیزات، نوع بار، مشخصات پروفیل، شرایط نصب و محاسبات طراحی تعیین می‌شوند.

آیا امکان تغییر یا توسعه سیستم پس از نصب وجود دارد؟

بله. یکی از مزایای اصلی سیستم‌های مدولار، قابلیت افزودن تجهیزات یا تغییر آرایش سازه بدون نیاز به جوشکاری یا تخریب است.

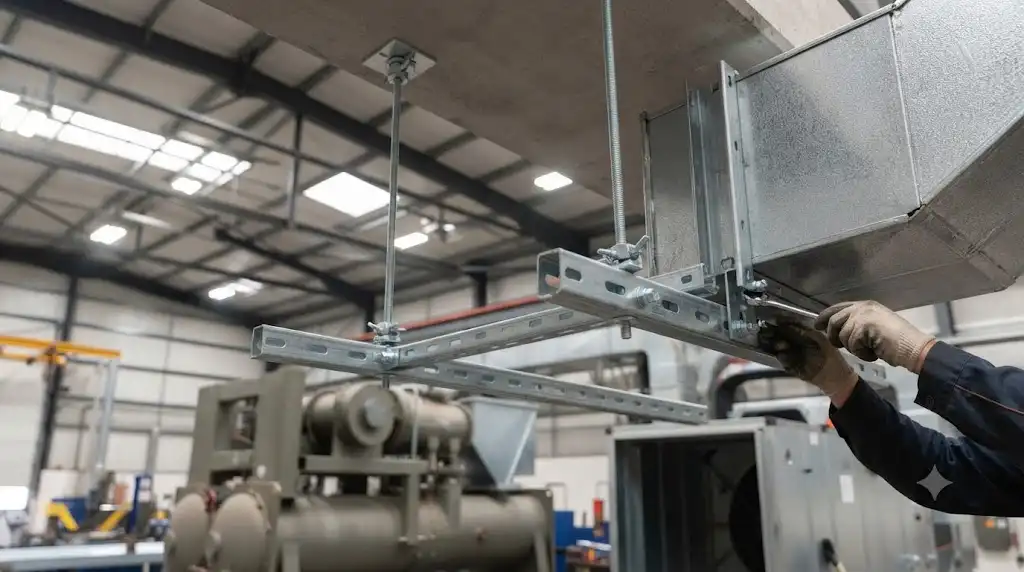

آیا پروفیل ۴۱×۴۱ برای نصب هواساز سقفی نیز کاربرد دارد؟

بله. در صورت طراحی صحیح و رعایت ظرفیت بار، این پروفیل برای نصب انواع هواسازهای سقفی، دیواری و زمینی مورد استفاده قرار می‌گیرد.

چگونه می‌توان عمر سیستم ساپورت را افزایش داد؟

استفاده از قطعات استاندارد، انتخاب پوشش مقاوم، نصب اصولی، کنترل گشتاور اتصالات، انجام بازرسی‌های دوره‌ای و رسیدگی به آسیب‌های احتمالی، مهم‌ترین عوامل افزایش عمر سیستم ساپورت هستند.
