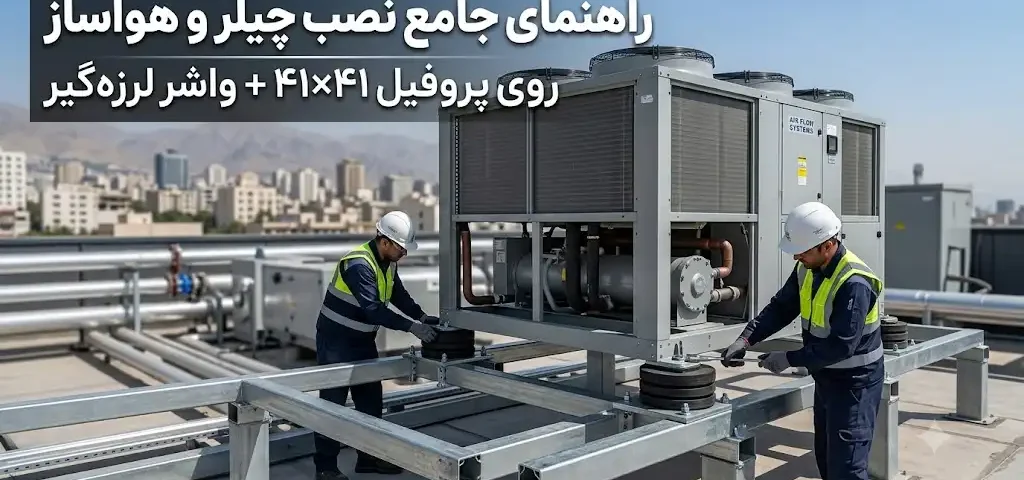

پروفیل ۴۱ در ۴۱ به همراه نقشه مونتاژ رایگان | راهنمای انتخاب، نصب و اجرای سیستم
ژوئن 5, 2026نصب چیلر و هواساز روی پروفیل ۴۱ در ۴۱ همراه با واشر لرزهگیر
مقدمه
نصب صحیح تجهیزات تهویه مطبوع یکی از مهمترین عوامل تأثیرگذار بر عملکرد، دوام و ایمنی سیستمهای سرمایشی و گرمایشی محسوب میشود. هرگونه خطا در طراحی ساپورت، انتخاب پروفیل یا کنترل ارتعاشات میتواند منجر به افزایش استهلاک تجهیزات، ایجاد صداهای مزاحم و کاهش راندمان بهرهبرداری شود.
امروزه بسیاری از پروژههای صنعتی، تجاری و ساختمانی از پروفیل ۴۱ در ۴۱ به عنوان زیرساخت اصلی نصب چیلر، هواساز و تجهیزات مکانیکی استفاده میکنند. این سیستم به دلیل قابلیت باربری مناسب، نصب سریع و امکان اجرای سازههای ماژولار جایگزین بسیاری از روشهای سنتی شده است.
در کنار انتخاب پروفیل استاندارد، استفاده از واشر لرزهگیر نیز اهمیت ویژهای دارد. این قطعه ساده اما بسیار کاربردی نقش مهمی در جذب ارتعاشات، کاهش انتقال صدا و محافظت از تجهیزات ایفا میکند.
نصب چیلر و هواساز روی پروفیل ۴۱ در ۴۱ چیست؟
منظور از این روش، استفاده از پروفیلهای استرات چنل یا پروفیل ۴۱ در ۴۱ به عنوان شاسی و سازه نگهدارنده تجهیزات تهویه مطبوع است. در این سیستم، چیلر یا هواساز روی سازهای متشکل از پروفیلهای استاندارد نصب شده و بین تجهیزات و سازه از واشرهای لرزهگیر استفاده میشود.
این ساختار علاوه بر ایجاد استحکام کافی، امکان کنترل ارتعاشات و سهولت در تعمیرات آینده را فراهم میکند.
چرا از پروفیل ۴۱ در ۴۱ برای نصب چیلر و هواساز استفاده میشود؟
پروفیل ۴۱ در ۴۱ به دلیل استحکام مناسب، قابلیت نصب سریع، امکان توسعه سازه و سازگاری با تجهیزات تأسیساتی یکی از بهترین گزینهها برای نصب چیلر و هواساز محسوب میشود.
نقش واشر لرزهگیر در نصب تجهیزات چیست؟
واشر لرزهگیر با جذب ارتعاشات مکانیکی از انتقال لرزش به سازه جلوگیری کرده و باعث کاهش صدا، افزایش عمر تجهیزات و جلوگیری از آسیب به اتصالات میشود.
اهمیت کنترل ارتعاشات در سیستمهای تهویه مطبوع
چیلرها و هواسازها در زمان کارکرد ارتعاش تولید میکنند. این ارتعاشات در صورت عدم کنترل میتوانند به بخشهای مختلف ساختمان منتقل شوند.
افزایش لرزش معمولاً مشکلات زیر را به همراه دارد:
- ایجاد صدای اضافی
- شل شدن اتصالات
- ترک خوردگی سازه
- کاهش عمر تجهیزات
- افزایش هزینه تعمیرات
- افت راندمان عملکرد
به همین دلیل استانداردهای بینالمللی HVAC همواره بر استفاده از سیستمهای لرزهگیر تأکید دارند.
مزایای استفاده از پروفیل ۴۱ در ۴۱ برای نصب چیلر و هواساز
استحکام بالا
طراحی مهندسی این پروفیلها امکان تحمل بارهای سنگین را فراهم میکند.
نصب سریع
برخلاف سازههای جوشی سنتی، اجرای این سیستم با اتصالات پیچ و مهرهای انجام میشود.
انعطافپذیری در طراحی
ابعاد و آرایش سازه به راحتی قابل تغییر است.
سهولت نگهداری
دسترسی به تجهیزات برای سرویس و تعمیرات آسانتر خواهد بود.
کاهش هزینه اجرایی
زمان کمتر نصب موجب کاهش هزینه نیروی انسانی میشود.
مشخصات فنی پروفیل ۴۱ در ۴۱ مورد استفاده در تأسیسات
در اغلب پروژههای تأسیساتی از پروفیلهایی با ویژگیهای زیر استفاده میشود:
- عرض ۴۱ میلیمتر
- ارتفاع ۴۱ میلیمتر
- ضخامت ۲ تا ۳ میلیمتر
- پوشش گالوانیزه گرم
- مقاومت بالا در برابر خوردگی
- قابلیت اتصال به انواع بست و براکت
انتخاب ضخامت نهایی باید بر اساس بار واقعی تجهیزات انجام شود.

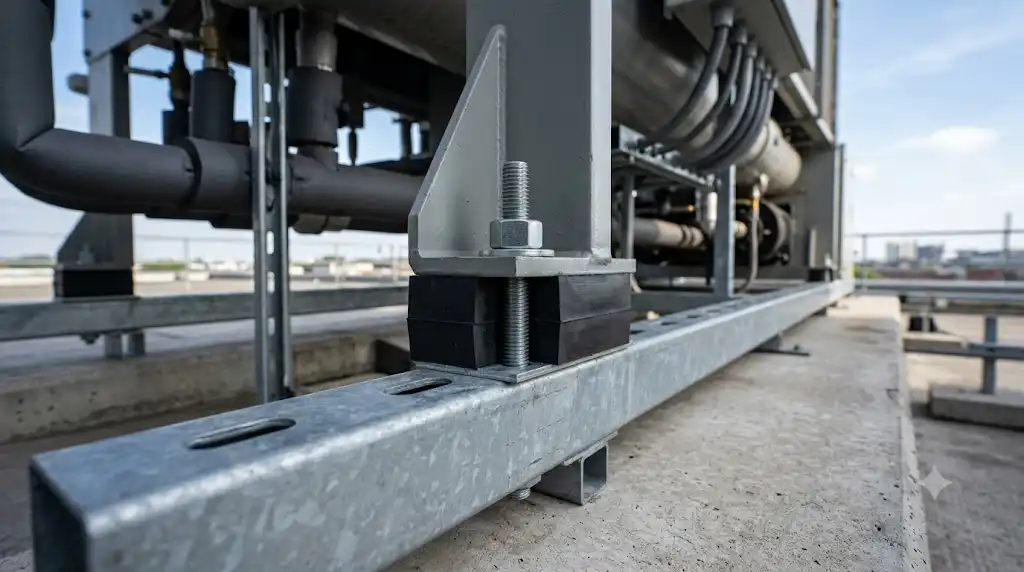

واشر لرزهگیر چیست و چگونه عمل میکند؟
واشر لرزهگیر قطعهای از جنس لاستیک صنعتی، نئوپرن، EPDM یا ترکیبات پلیمری مهندسیشده است که میان تجهیزات و سازه نصب میشود.
زمانی که ارتعاش از تجهیزات تولید شود، بخشی از انرژی مکانیکی توسط واشر جذب خواهد شد. این فرآیند باعث کاهش انتقال لرزش به سازه اصلی میشود.
عملکرد صحیح این قطعه مزایای متعددی دارد:
- جذب ارتعاشات
- کاهش نویز
- جلوگیری از خوردگی ناشی از تماس مستقیم فلزات
- افزایش عمر اتصالات
- محافظت از سازه نگهدارنده
انواع واشر لرزهگیر مورد استفاده در تأسیسات
واشر نئوپرنی
مقاومت مناسبی در برابر روغن و شرایط محیطی دارد.
واشر EPDM
برای محیطهای مرطوب و فضای باز گزینه مناسبی است.
واشر لاستیکی صنعتی
در بسیاری از پروژههای عمومی مورد استفاده قرار میگیرد.
لرزهگیر فنری
برای تجهیزات سنگین و ارتعاشات شدید کاربرد دارد.
لرزهگیر ترکیبی
ترکیبی از سیستم فنری و لاستیکی است و عملکرد پیشرفتهتری ارائه میدهد.

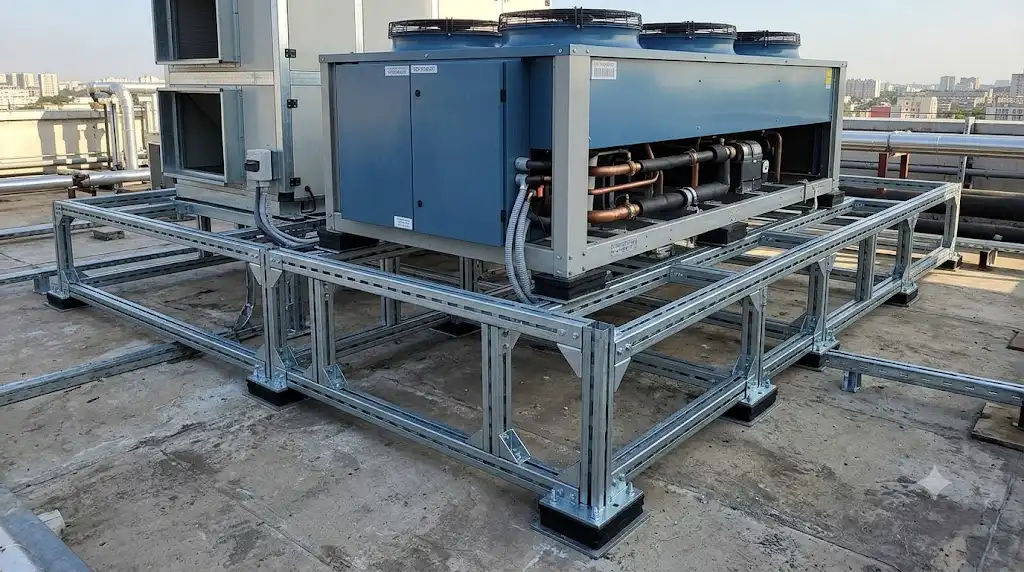

مراحل نصب چیلر روی پروفیل ۴۱ در ۴۱
مرحله اول: بررسی محل نصب
ابتدا ظرفیت باربری سقف یا فونداسیون بررسی میشود.
عوامل مهم شامل:
- مقاومت سازه
- فضای دسترسی
- مسیر لولهکشی
- شرایط تعمیر و نگهداری
مرحله دوم: طراحی شاسی
پس از محاسبه وزن چیلر، ابعاد شاسی تعیین میشود.
طراحی باید شامل ضریب ایمنی مناسب باشد.
مرحله سوم: نصب پروفیلها
پروفیلهای ۴۱ در ۴۱ طبق نقشه اجرایی نصب میشوند.
تمام اتصالات باید گشتاور مناسب داشته باشند.

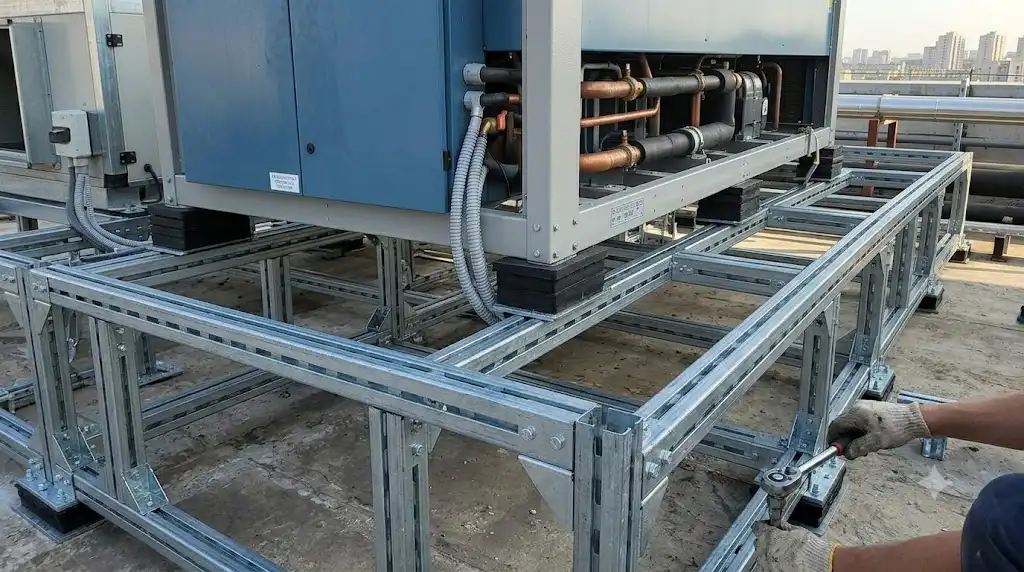

مرحله چهارم: نصب لرزهگیر
واشرهای لرزهگیر در نقاط تعیین شده قرار میگیرند.
قرارگیری نامناسب این قطعات میتواند عملکرد سیستم را مختل کند.
مرحله پنجم: استقرار چیلر
در این مرحله دستگاه روی شاسی قرار گرفته و تثبیت میشود.
مرحله ششم: تست نهایی
لرزش، صدا و پایداری سیستم مورد ارزیابی قرار میگیرد.

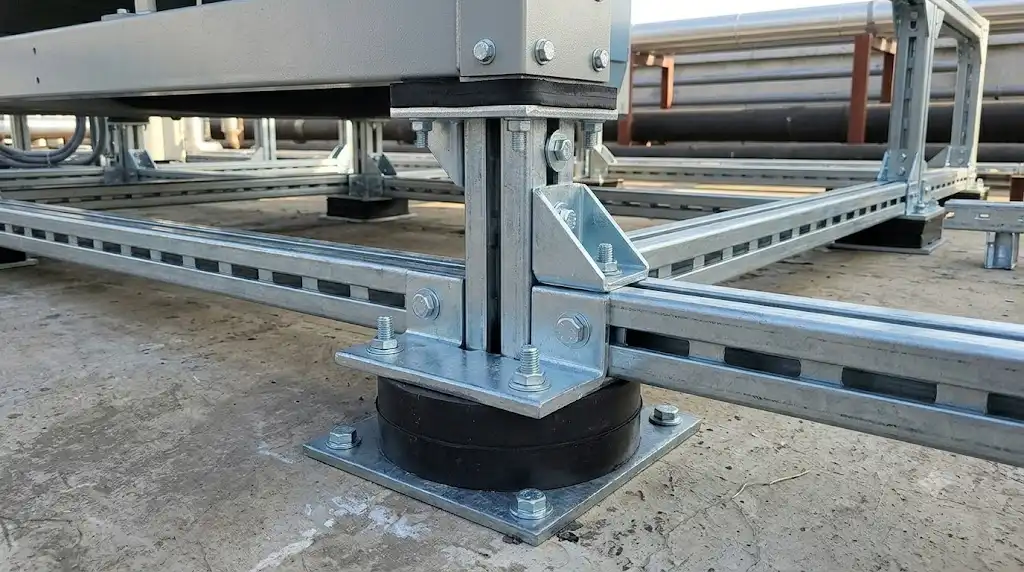

مراحل نصب هواساز روی پروفیل ۴۱ در ۴۱
هواسازها نیز نیازمند ساپورت مناسب هستند.
فرآیند نصب شامل موارد زیر است:
- تعیین وزن دستگاه
- طراحی فریم نگهدارنده
- نصب شاسی پروفیلی
- استفاده از واشر لرزهگیر
- تنظیم تراز دستگاه
- اجرای اتصالات کانال
- انجام تست ارتعاش
اجرای صحیح این مراحل موجب عملکرد پایدار هواساز خواهد شد.
نکات مهم در طراحی شاسی نگهدارنده
عوامل متعددی باید در طراحی لحاظ شوند.
مهمترین موارد عبارتاند از:
- وزن تجهیزات
- بارهای دینامیکی
- ارتعاشات کاری
- شرایط محیطی
- مقاومت خوردگی
- دسترسی تعمیراتی
- ضریب ایمنی
نادیده گرفتن هر یک از این پارامترها میتواند مشکلات جدی ایجاد کند.
خطاهای رایج هنگام نصب چیلر و هواساز
برخی اشتباهات اجرایی هزینههای سنگینی به پروژه تحمیل میکنند.
رایجترین خطاها عبارتاند از:
- انتخاب پروفیل با ضخامت ناکافی
- حذف لرزهگیر برای کاهش هزینه
- استفاده از اتصالات بیکیفیت
- تراز نبودن سازه
- محاسبه اشتباه بار تجهیزات
- عدم رعایت فاصله سرویس
- اجرای غیر استاندارد اتصالات
شناسایی این موارد در مرحله طراحی از بسیاری از مشکلات آینده جلوگیری میکند.
استانداردهای مهم در نصب تجهیزات HVAC
پروژههای حرفهای معمولاً بر اساس استانداردهای زیر اجرا میشوند:
- ASHRAE
- SMACNA
- ISO 9001
- ASTM
- DIN
- EN Standards
رعایت این الزامات باعث افزایش ایمنی و دوام سیستم میشود.
راهکارهای افزایش طول عمر چیلر و هواساز
استفاده از لرزهگیر مناسب
انتخاب لرزهگیر متناسب با وزن دستگاه اهمیت زیادی دارد.
کنترل دورهای اتصالات
بازرسی منظم مانع شل شدن پیچ و مهرهها میشود.
جلوگیری از خوردگی
پوشش گالوانیزه مناسب از تخریب سازه جلوگیری میکند.
توزیع صحیح بار
بارگذاری یکنواخت موجب افزایش عمر سازه خواهد شد.
اجرای دقیق تراز
عدم تراز بودن دستگاه میتواند باعث ارتعاشات اضافی شود.
نمونه اجرایی در پروژههای صنعتی
در یک مجتمع تجاری بزرگ، نصب چند دستگاه هواساز روی پروفیل ۴۱ در ۴۱ گالوانیزه همراه با لرزهگیرهای EPDM باعث کاهش محسوس نویز در طبقات اداری شد.
نمونه دیگری در یک کارخانه تولیدی نشان داد استفاده از شاسی پروفیلی استاندارد توانسته زمان نصب تجهیزات را نسبت به سازههای جوشی به میزان قابل توجهی کاهش دهد.
همچنین در پروژههای بیمارستانی، کنترل ارتعاشات اهمیت بیشتری پیدا میکند و استفاده از لرزهگیرها بخشی از الزامات اجرایی محسوب میشود.
مقایسه سازه پروفیلی با شاسی جوشی سنتی
سرعت اجرا
سازه پروفیلی سریعتر نصب میشود.
قابلیت توسعه
امکان تغییر و توسعه در آینده وجود دارد.
زیبایی ظاهری
چیدمان تجهیزات منظمتر خواهد بود.
هزینه نگهداری
تعمیرات سادهتر انجام میشود.
کنترل ارتعاش
امکان استفاده مؤثر از لرزهگیرها فراهم است.

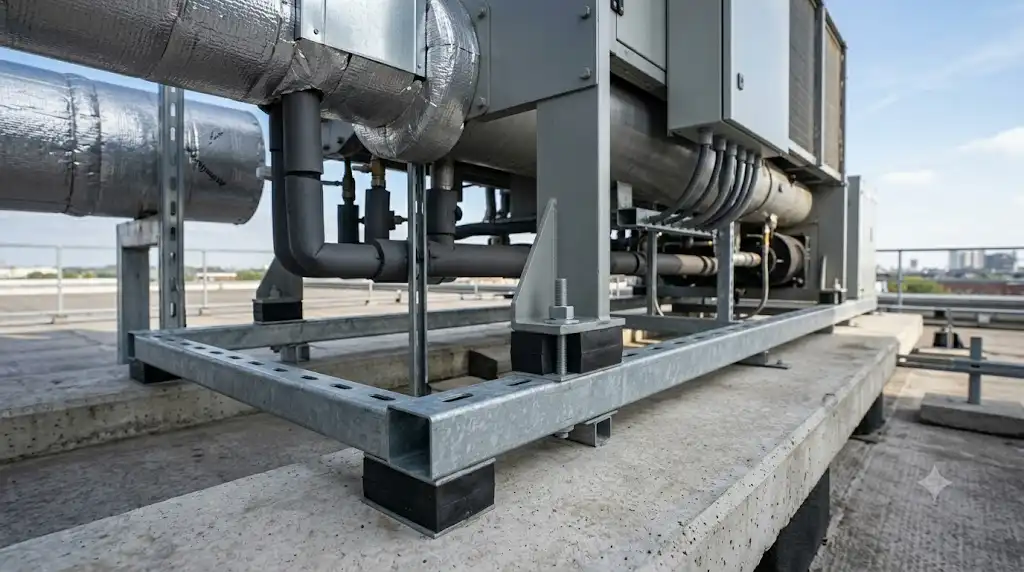

آینده استفاده از پروفیل ۴۱ در ۴۱ در تأسیسات مکانیکی
گسترش ساختمانهای هوشمند و افزایش الزامات بهرهوری انرژی موجب شده استفاده از سیستمهای مدولار رشد چشمگیری داشته باشد.
پیشبینی میشود در سالهای آینده بخش بزرگی از سازههای نگهدارنده تجهیزات HVAC با استفاده از پروفیلهای استاندارد و لرزهگیرهای پیشرفته اجرا شوند.
این روند علاوه بر افزایش سرعت اجرا، هزینههای بهرهبرداری و نگهداری را نیز کاهش خواهد داد.
سوالات متداول (FAQ)
آیا پروفیل ۴۱ در ۴۱ برای نصب چیلر مناسب است؟
بله، در صورت طراحی صحیح و انتخاب ضخامت مناسب، این پروفیل توان تحمل بار تجهیزات را دارد.
واشر لرزهگیر چه وظیفهای دارد؟
این قطعه ارتعاشات را جذب کرده و از انتقال لرزش به سازه جلوگیری میکند.
بهترین جنس لرزهگیر چیست؟
بسته به شرایط پروژه، نئوپرن، EPDM یا لرزهگیرهای فنری انتخاب میشوند.
آیا میتوان هواساز را بدون لرزهگیر نصب کرد؟
از نظر فنی امکانپذیر است اما توصیه نمیشود زیرا موجب افزایش صدا و استهلاک خواهد شد.
پروفیل گالوانیزه گرم چه مزیتی دارد؟
مقاومت بالایی در برابر خوردگی و شرایط محیطی ایجاد میکند.
آیا این سیستم نیاز به جوشکاری دارد؟
در بیشتر پروژهها خیر و اتصالات به صورت پیچ و مهرهای اجرا میشوند.
عمر مفید شاسی پروفیلی چقدر است؟
در صورت اجرای استاندارد، عمر مفید آن میتواند چندین دهه باشد.
مهمترین عامل در موفقیت نصب چیست؟
محاسبات دقیق بار، انتخاب لرزهگیر مناسب و اجرای صحیح اتصالات سه عامل اصلی موفقیت پروژه هستند.
