مقدمه

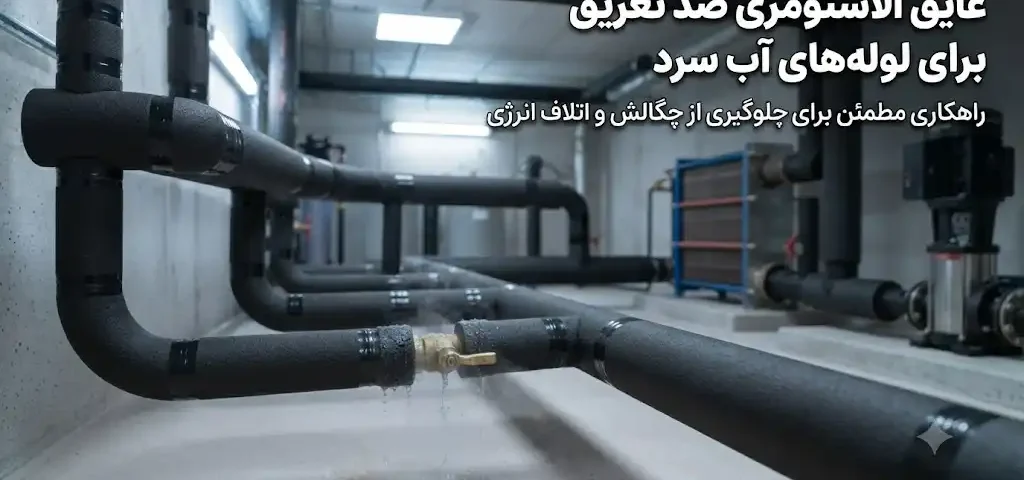

تعریق لوله‌های آب سرد یکی از رایج‌ترین مشکلات در سیستم‌های تأسیسات ساختمان، تهویه مطبوع و صنایع برودتی است. تشکیل قطرات آب روی سطح لوله‌ها علاوه بر افزایش احتمال خوردگی، موجب آسیب به سقف کاذب، دیوارها، تجهیزات برقی و حتی رشد قارچ و کپک می‌شود. انتخاب عایق مناسب مهم‌ترین راهکار برای جلوگیری از این پدیده است و در میان انواع عایق‌های حرارتی، عایق الاستومری ضد تعریق به دلیل ساختار سلول‌بسته، مقاومت بالا در برابر نفوذ بخار آب و عملکرد حرارتی مطلوب، به یکی از بهترین گزینه‌ها برای عایق‌کاری لوله‌های آب سرد تبدیل شده است. شناخت ویژگی‌ها، نحوه عملکرد، استانداردها و روش صحیح اجرای این عایق، نقش مهمی در افزایش راندمان سیستم و کاهش هزینه‌های نگهداری خواهد داشت.

عایق الاستومری ضد تعریق چیست؟

عایق الاستومری ضد تعریق نوعی عایق حرارتی بر پایه لاستیک مصنوعی با ساختار سلول‌بسته است که برای جلوگیری از انتقال حرارت و نفوذ بخار آب به سطح لوله طراحی شده است.

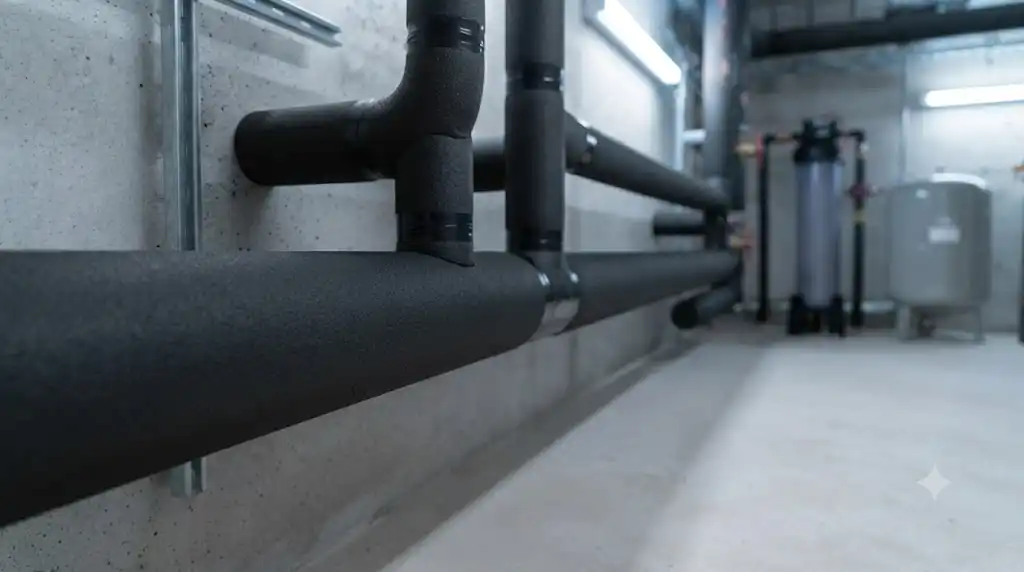

برخلاف برخی عایق‌های سنتی، این محصول علاوه بر کاهش اتلاف انرژی، از تشکیل شبنم و چگالش روی لوله‌های آب سرد نیز جلوگیری می‌کند. به همین دلیل، در سیستم‌های تهویه مطبوع، چیلرها، فن‌کویل‌ها، لوله‌های آب سرد مصرفی، خطوط برودتی و تجهیزات سرمایشی کاربرد گسترده‌ای دارد.

چرا لوله‌های آب سرد دچار تعریق می‌شوند؟

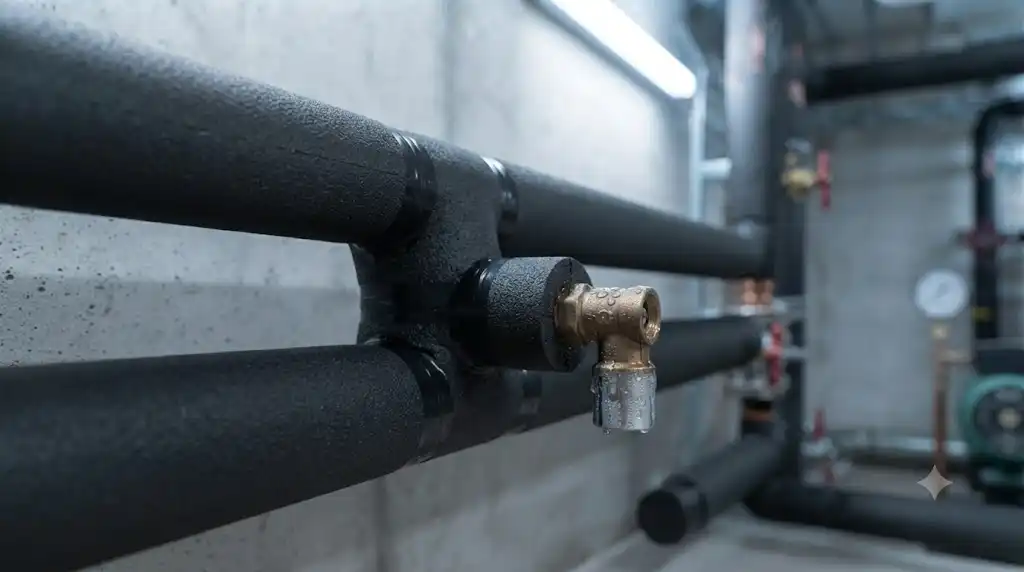

تعریق زمانی رخ می‌دهد که دمای سطح لوله از نقطه شبنم هوای محیط پایین‌تر باشد.

در چنین شرایطی، بخار آب موجود در هوا روی سطح سرد لوله متراکم شده و به قطرات آب تبدیل می‌شود.

شدت این پدیده به عوامل مختلفی بستگی دارد، از جمله:

• رطوبت نسبی محیط
• اختلاف دمای هوا و سیال
• سرعت جریان هوا
• کیفیت عایق‌کاری
• ضخامت عایق

هرچه رطوبت محیط بیشتر باشد، احتمال تشکیل چگالش نیز افزایش می‌یابد.

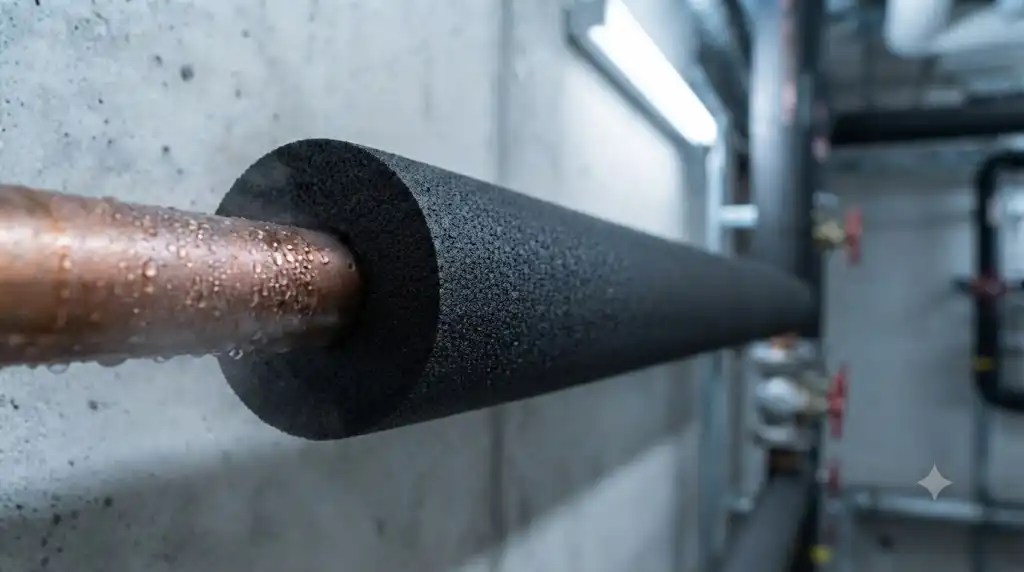

ساختار سلول‌بسته چگونه از تعریق جلوگیری می‌کند؟

مهم‌ترین ویژگی عایق الاستومری، ساختار سلول‌بسته آن است.

در این ساختار، میلیون‌ها سلول مستقل مانع نفوذ هوا و بخار آب به داخل عایق می‌شوند.

به همین دلیل، دمای سطح خارجی عایق به گونه‌ای حفظ می‌شود که از رسیدن آن به نقطه شبنم جلوگیری شود.

نتیجه این فرآیند، حذف یا کاهش چشمگیر تعریق روی سطح لوله است.

مزایای عایق الاستومری ضد تعریق

جلوگیری از تشکیل شبنم

اصلی‌ترین مزیت این عایق، جلوگیری از چگالش روی لوله‌های آب سرد است.

این ویژگی از آسیب به تجهیزات و سازه جلوگیری می‌کند.

کاهش اتلاف انرژی

ضریب هدایت حرارتی پایین باعث می‌شود سرمای تولیدشده در داخل لوله حفظ شود و انرژی کمتری هدر برود.

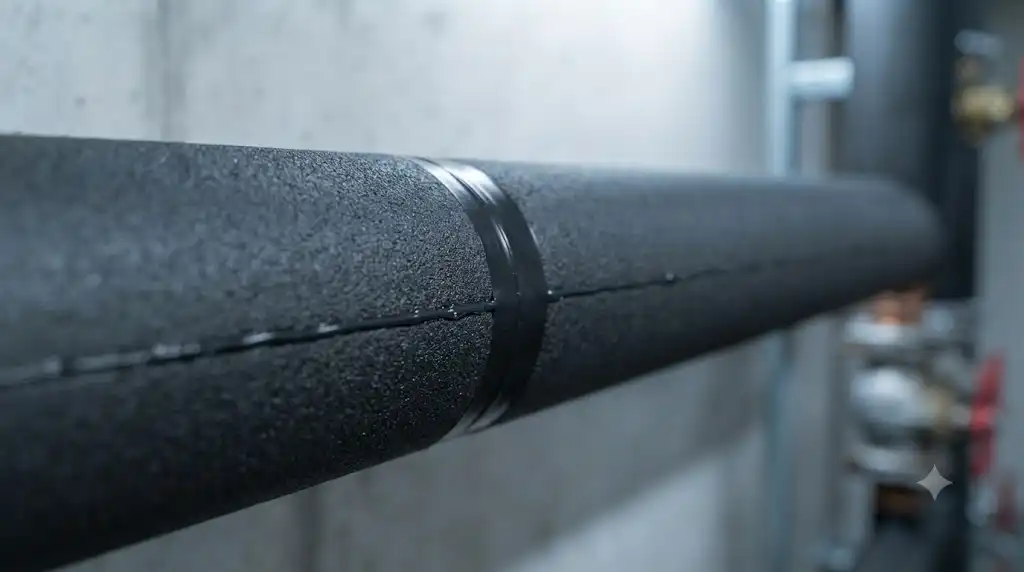

مقاومت بالا در برابر بخار آب

ساختار سلول‌بسته مانع نفوذ رطوبت شده و عملکرد عایق را در طول زمان حفظ می‌کند.

افزایش عمر تجهیزات

حذف رطوبت از سطح لوله، احتمال خوردگی، زنگ‌زدگی و تخریب اتصالات را کاهش می‌دهد.

نصب آسان

انعطاف‌پذیری بالا باعث می‌شود نصب عایق روی لوله‌های مستقیم، زانوها، شیرآلات و اتصالات به‌راحتی انجام شود.

کاربردهای عایق الاستومری ضد تعریق

این عایق در طیف گسترده‌ای از پروژه‌ها استفاده می‌شود.

مهم‌ترین کاربردها عبارت‌اند از:

• لوله‌های آب سرد ساختمان
• سیستم‌های تهویه مطبوع (HVAC)
• چیلرها
• فن‌کویل‌ها
• هواسازها
• سردخانه‌ها
• صنایع غذایی
• مراکز درمانی
• کارخانه‌های دارویی
• مراکز داده و اتاق‌های سرور

انتخاب ضخامت مناسب عایق

ضخامت عایق یکی از عوامل اصلی در جلوگیری از تعریق است.

انتخاب ضخامت باید بر اساس موارد زیر انجام شود:

دمای سیال

هرچه دمای آب پایین‌تر باشد، به ضخامت بیشتری نیاز است.

دمای محیط

افزایش دمای محیط احتمال تشکیل شبنم را بیشتر می‌کند.

رطوبت نسبی

در مناطق با رطوبت بالا، ضخامت عایق باید افزایش یابد.

قطر لوله

قطر لوله نیز در تعیین ضخامت مناسب تأثیرگذار است.

استفاده از محاسبات مهندسی و جداول استاندارد بهترین روش برای انتخاب ضخامت صحیح است.

استانداردهای مرتبط با عایق الاستومری

برای اطمینان از کیفیت و عملکرد مناسب، بهتر است محصول مطابق استانداردهای معتبر انتخاب شود.

برخی از مهم‌ترین استانداردها عبارت‌اند از:

• ASTM C534 برای عایق‌های الاستومری
• ASTM C177 برای اندازه‌گیری ضریب هدایت حرارتی
• ASTM E96 برای بررسی نفوذپذیری بخار آب
• EN 14304 برای عایق‌های الاستومری انعطاف‌پذیر
• ISO 8497 برای انتقال حرارت در عایق لوله

وجود این استانداردها نشان‌دهنده کیفیت و قابلیت اعتماد محصول است.

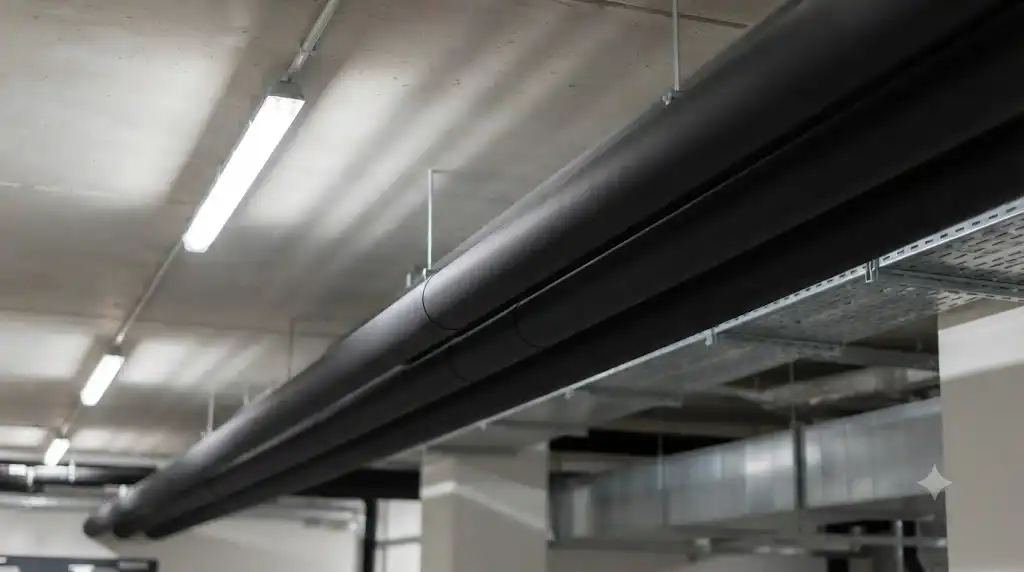

مراحل صحیح نصب عایق الاستومری روی لوله آب سرد

آماده‌سازی سطح

سطح لوله باید کاملاً تمیز، خشک و عاری از گردوغبار، چربی و زنگ‌زدگی باشد.

انتخاب قطر مناسب

قطر داخلی عایق باید با قطر خارجی لوله مطابقت داشته باشد تا از ایجاد فاصله جلوگیری شود.

استفاده از چسب مخصوص

درزها باید با چسب استاندارد مخصوص عایق الاستومری به‌طور کامل آب‌بندی شوند.

درزبندی کامل

باز ماندن کوچک‌ترین شکاف می‌تواند باعث نفوذ بخار آب و ایجاد تعریق شود.

محافظت در فضای باز

اگر لوله در فضای بیرونی نصب شده باشد، استفاده از روکش آلومینیومی، PVC یا پوشش مقاوم در برابر اشعه UV ضروری است.

خطاهای رایج در اجرای عایق ضد تعریق

یکی از اشتباهات متداول، انتخاب ضخامت کمتر از مقدار موردنیاز است.

برخی مجریان برای کاهش هزینه، از عایق نازک‌تر استفاده می‌کنند که در نتیجه، سطح عایق به نقطه شبنم می‌رسد و تعریق ادامه پیدا می‌کند.

استفاده از چسب نامناسب، باز ماندن درزها، نصب روی لوله مرطوب و عدم محافظت در برابر نور خورشید نیز از دیگر خطاهای رایج هستند.

همچنین استفاده از عایق‌های سلول‌باز برای لوله‌های آب سرد، معمولاً باعث جذب رطوبت و افت سریع عملکرد خواهد شد.

راهکارهای کاربردی برای جلوگیری از تعریق لوله‌ها

• ضخامت عایق را بر اساس دمای سیال و شرایط محیطی انتخاب کنید.
• تنها از عایق الاستومری سلول‌بسته استاندارد استفاده کنید.

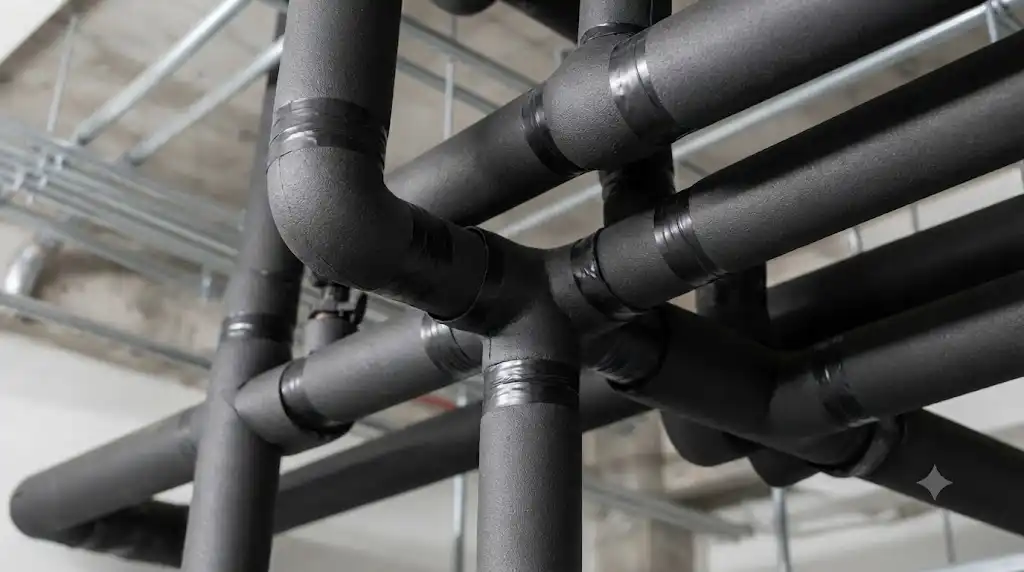

• تمام اتصالات، زانوها و محل اتصال عایق را به‌طور کامل آب‌بندی کنید.
• در محیط‌های روباز از روکش مقاوم در برابر اشعه UV و عوامل جوی استفاده کنید.
• وضعیت عایق را به‌صورت دوره‌ای بررسی و آسیب‌های احتمالی را سریع برطرف کنید.

سناریوی اجرایی

فرض کنید یک مجتمع اداری در منطقه‌ای با رطوبت بالا، از سیستم چیلر مرکزی برای تأمین آب سرد استفاده می‌کند. در زمان اجرای اولیه، بخشی از لوله‌ها با عایق نامناسب و ضخامت کمتر از مقدار محاسبه‌شده پوشش داده می‌شوند. پس از آغاز بهره‌برداری، قطرات آب روی سطح لوله‌ها ظاهر شده و به سقف کاذب آسیب می‌رسانند. در بازبینی پروژه مشخص می‌شود که ضخامت عایق پاسخگوی شرایط محیطی نبوده و درزها نیز به‌طور کامل آب‌بندی نشده‌اند. با جایگزینی عایق الاستومری سلول‌بسته استاندارد، افزایش ضخامت مطابق محاسبات و اجرای صحیح درزها، تعریق کاملاً متوقف شده و مصرف انرژی سیستم نیز کاهش پیدا می‌کند.

عایق الاستومری ضد تعریق چیست و چرا برای لوله‌های آب سرد استفاده می‌شود؟

عایق الاستومری ضد تعریق نوعی عایق سلول‌بسته است که با جلوگیری از انتقال حرارت و نفوذ بخار آب، مانع تشکیل شبنم و چگالش روی لوله‌های آب سرد می‌شود. این عایق علاوه بر کاهش اتلاف انرژی، از خوردگی، زنگ‌زدگی و آسیب به تجهیزات و ساختمان جلوگیری کرده و برای سیستم‌های تهویه مطبوع، چیلرها و تأسیسات سرمایشی گزینه‌ای ایده‌آل است.

جمع‌بندی

عایق الاستومری ضد تعریق یکی از مؤثرترین راهکارها برای محافظت از لوله‌های آب سرد در برابر چگالش و اتلاف انرژی است. ساختار سلول‌بسته، ضریب هدایت حرارتی پایین، مقاومت بالا در برابر بخار آب و دوام طولانی، این محصول را به انتخابی استاندارد برای پروژه‌های ساختمانی و صنعتی تبدیل کرده است. با این حال، عملکرد مطلوب تنها در صورتی حاصل می‌شود که ضخامت مناسب انتخاب شود، نصب مطابق اصول فنی انجام گیرد و تمامی درزها به‌طور کامل آب‌بندی شوند. توجه به استانداردهای معتبر و استفاده از محصولات باکیفیت، علاوه بر افزایش عمر سیستم، هزینه‌های نگهداری و مصرف انرژی را نیز به میزان قابل‌توجهی کاهش خواهد داد.

سوالات متداول

عایق الاستومری ضد تعریق چگونه از تشکیل شبنم جلوگیری می‌کند؟

با کاهش انتقال حرارت و جلوگیری از نفوذ بخار آب، دمای سطح عایق را بالاتر از نقطه شبنم نگه می‌دارد و مانع تشکیل قطرات آب می‌شود.

آیا تمام عایق‌های الاستومری ضد تعریق هستند؟

عایق‌های الاستومری استاندارد با ساختار سلول‌بسته برای جلوگیری از تعریق طراحی شده‌اند، اما کیفیت و ضخامت مناسب نیز اهمیت زیادی دارد.

بهترین ضخامت عایق برای لوله آب سرد چقدر است؟

ضخامت مناسب به دمای سیال، رطوبت محیط، دمای هوا و قطر لوله بستگی دارد و باید بر اساس محاسبات مهندسی تعیین شود.

آیا عایق الاستومری در برابر رطوبت مقاوم است؟

بله. ساختار سلول‌بسته آن مقاومت بسیار بالایی در برابر نفوذ بخار آب و رطوبت ایجاد می‌کند.

آیا می‌توان از عایق الاستومری در فضای باز استفاده کرد؟

بله، اما لازم است از روکش محافظ مانند آلومینیوم، PVC یا پوشش مقاوم در برابر اشعه فرابنفش استفاده شود.

مهم‌ترین علت ادامه تعریق پس از عایق‌کاری چیست؟

ضخامت نامناسب، اجرای غیراصولی، باز بودن درزها یا استفاده از عایق بی‌کیفیت از مهم‌ترین دلایل هستند.

آیا استفاده از عایق الاستومری باعث کاهش مصرف انرژی می‌شود؟

بله. این عایق با کاهش اتلاف برودت، راندمان سیستم را افزایش داده و هزینه‌های انرژی را کاهش می‌دهد.
