اجرای صحیح سیستم‌های ساپورت تأسیسات تنها به انتخاب پروفیل مناسب محدود نمی‌شود. یکی از مهم‌ترین عوامل مؤثر بر ایمنی، دوام و عملکرد این سیستم‌ها، تعیین فاصله مناسب بین تکیه‌گاه‌ها یا ساپورت‌ها است. اگر فاصله تکیه‌گاه در پروفیل ۴۱×۲۱ بیشتر از مقدار مجاز باشد، احتمال خمش، تغییر شکل، کاهش عمر مفید و حتی شکست سازه افزایش پیدا می‌کند. از سوی دیگر، کاهش بیش از حد فاصله نیز باعث افزایش مصرف مصالح، بالا رفتن هزینه اجرا و کاهش صرفه اقتصادی پروژه خواهد شد.

به همین دلیل، مهندسان تأسیسات، طراحان سازه‌های نگهدارنده و پیمانکاران حرفه‌ای، فاصله تکیه‌گاه را بر اساس محاسبات مهندسی، ظرفیت باربری پروفیل، نوع بار، شرایط بهره‌برداری و استانداردهای معتبر تعیین می‌کنند.

فاصله تکیه‌گاه در پروفیل ۴۱×۲۱ به عواملی مانند ضخامت پروفیل، نوع فولاد، بار وارده، وزن تجهیزات، دهانه، شرایط محیطی و ضریب ایمنی بستگی دارد. تعیین این فاصله باید بر اساس محاسبات سازه‌ای و کاتالوگ فنی تولیدکننده انجام شود تا از خمش، لرزش و کاهش ایمنی سیستم جلوگیری شود.

فاصله تکیه‌گاه چیست؟

فاصله تکیه‌گاه یا Support Span به فاصله بین دو نقطه‌ای گفته می‌شود که پروفیل روی آن‌ها مهار یا پشتیبانی می‌شود.

این فاصله یکی از مهم‌ترین پارامترهای طراحی در سیستم‌های ساپورت تأسیسات است و مستقیماً بر میزان خمش، تنش، ارتعاش و ظرفیت باربری پروفیل اثر می‌گذارد.

هرچه فاصله میان تکیه‌گاه‌ها بیشتر شود، نیروی خمشی وارد بر پروفیل نیز افزایش خواهد یافت.

چرا محاسبه فاصله تکیه‌گاه اهمیت دارد؟

انتخاب فاصله مناسب تنها یک موضوع اجرایی نیست، بلکه بخشی از طراحی مهندسی سازه محسوب می‌شود.

مهم‌ترین دلایل اهمیت این محاسبه عبارت‌اند از:

• جلوگیری از خمش پروفیل
• افزایش ایمنی سازه
• کاهش احتمال شکست اتصالات
• افزایش عمر مفید سیستم
• کاهش لرزش تجهیزات
• جلوگیری از تغییر شکل دائمی
• کاهش هزینه تعمیرات
• بهینه‌سازی مصرف پروفیل

پروفیل ۴۱×۲۱ چه ویژگی‌هایی دارد؟

پروفیل ۴۱×۲۱ یکی از پرکاربردترین اعضای سیستم‌های ساپورت مدولار است.

ویژگی‌های مهم آن عبارت‌اند از:

• مقطع U شکل
• عرض ۴۱ میلی‌متر
• ارتفاع ۲۱ میلی‌متر
• قابلیت پانچ یا سوراخ‌کاری استاندارد
• وزن مناسب
• نصب سریع
• امکان استفاده همراه مهره فنری و براکت

این پروفیل معمولاً برای بارهای سبک تا متوسط مورد استفاده قرار می‌گیرد.

عوامل مؤثر بر فاصله تکیه‌گاه

هیچ فاصله ثابتی برای تمام پروژه‌ها وجود ندارد.

چندین عامل در تعیین این مقدار نقش دارند.

وزن بار

اصلی‌ترین عامل، میزان بار وارد بر پروفیل است.

بار ممکن است شامل موارد زیر باشد:

• وزن لوله
• وزن سیال داخل لوله
• وزن کابل
• وزن سینی کابل
• وزن تجهیزات
• وزن متعلقات نصب

هرچه بار بیشتر باشد، فاصله ساپورت‌ها باید کمتر انتخاب شود.

ضخامت پروفیل

پروفیل‌های ضخیم‌تر مقاومت خمشی بیشتری دارند.

برای مثال:

• ۱.۵ میلی‌متر
• ۲ میلی‌متر
• ۲.۵ میلی‌متر

هرچه ضخامت بیشتر باشد، معمولاً امکان افزایش فاصله تکیه‌گاه نیز وجود دارد.

نوع فولاد

کیفیت فولاد نیز اهمیت زیادی دارد.

فولادهایی با استحکام بالاتر ظرفیت تحمل بار بیشتری دارند.

نوع بارگذاری

بارها معمولاً به سه دسته تقسیم می‌شوند:

• بار ثابت
• بار متغیر
• بار دینامیکی

وجود لرزش یا حرکت تجهیزات باعث کاهش فاصله مجاز تکیه‌گاه خواهد شد.

شرایط محیطی

شرایط زیر بر طراحی تأثیر دارند:

• رطوبت
• دمای بالا
• محیط خورنده
• فضای باز
• زلزله
• باد

در چنین شرایطی معمولاً ضرایب طراحی محافظه‌کارانه‌تر انتخاب می‌شوند.

بارهای وارد بر پروفیل

برای طراحی صحیح باید تمام نیروهای وارد بر سیستم مشخص شوند.

بار مرده

وزن خود پروفیل

تجهیزات

وزن اتصالات

بار زنده

بار ناشی از تعمیرات

جابه‌جایی تجهیزات

نفرات هنگام سرویس

بار دینامیکی

ارتعاش پمپ‌ها

لرزش هواساز

ارتعاش موتور

حرکت سیال

بارهای محیطی

زلزله

باد

انبساط حرارتی

تمام این نیروها در تعیین فاصله ساپورت مؤثر هستند.

استانداردهای طراحی

محاسبات فاصله تکیه‌گاه باید مطابق استانداردهای معتبر انجام شود.

مهم‌ترین استانداردها عبارت‌اند از:

• ASTM
• DIN
• EN
• ISO
• ISIRI
• ASCE
• AISC

همچنین دستورالعمل تولیدکننده پروفیل نیز باید بررسی شود.

مراحل محاسبه فاصله تکیه‌گاه

مرحله اول: تعیین نوع بار

ابتدا باید مشخص شود چه تجهیزاتی روی پروفیل نصب خواهند شد.

مرحله دوم: محاسبه وزن کل

تمام وزن‌ها با یکدیگر جمع می‌شوند.

برای مثال:

• وزن لوله
• وزن آب
• وزن بست
• وزن شیرآلات
• وزن کابل
• وزن تجهیزات

مرحله سوم: انتخاب ضریب ایمنی

ضریب ایمنی بسته به نوع پروژه تعیین می‌شود.

مرحله چهارم: بررسی ظرفیت پروفیل

ظرفیت خمشی و باربری از کاتالوگ کارخانه استخراج می‌شود.

مرحله پنجم: تعیین فاصله مناسب

در پایان، فاصله تکیه‌گاه براساس محاسبات مشخص خواهد شد.

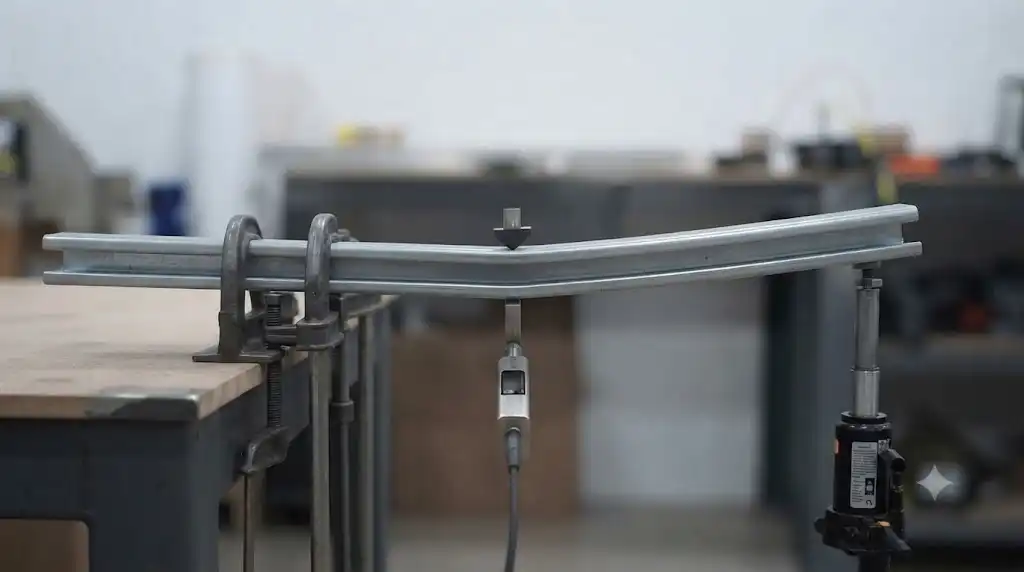

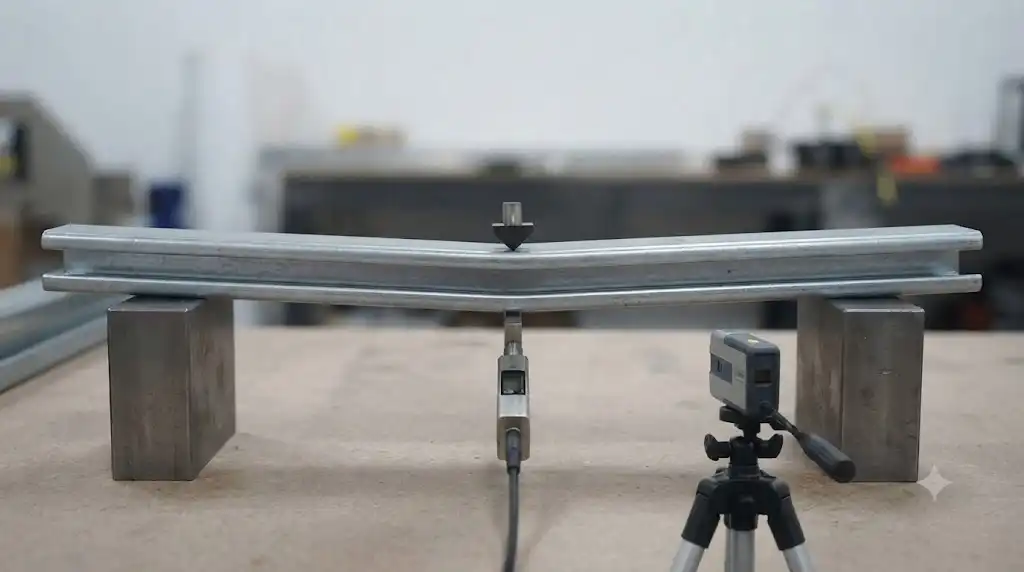

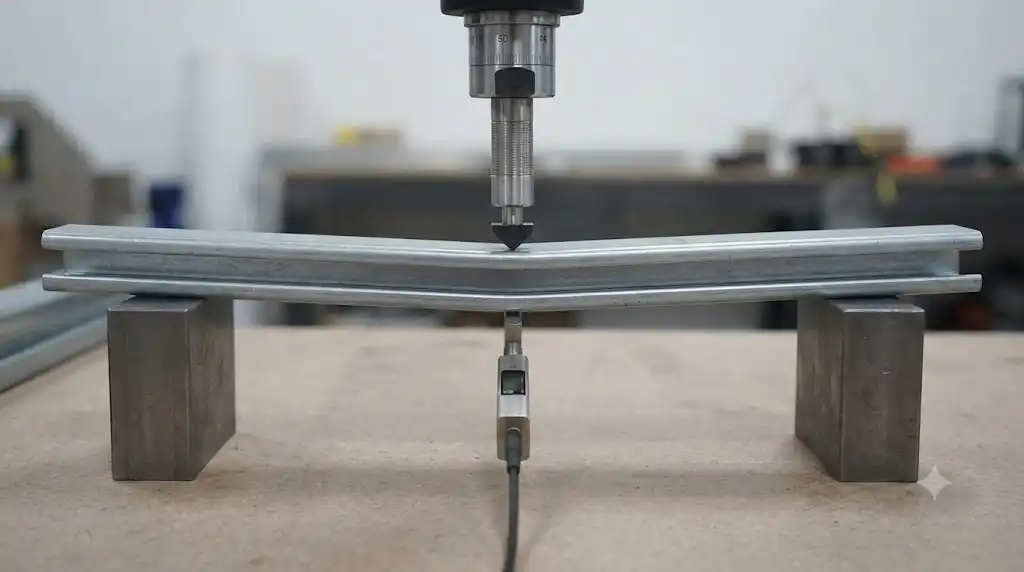

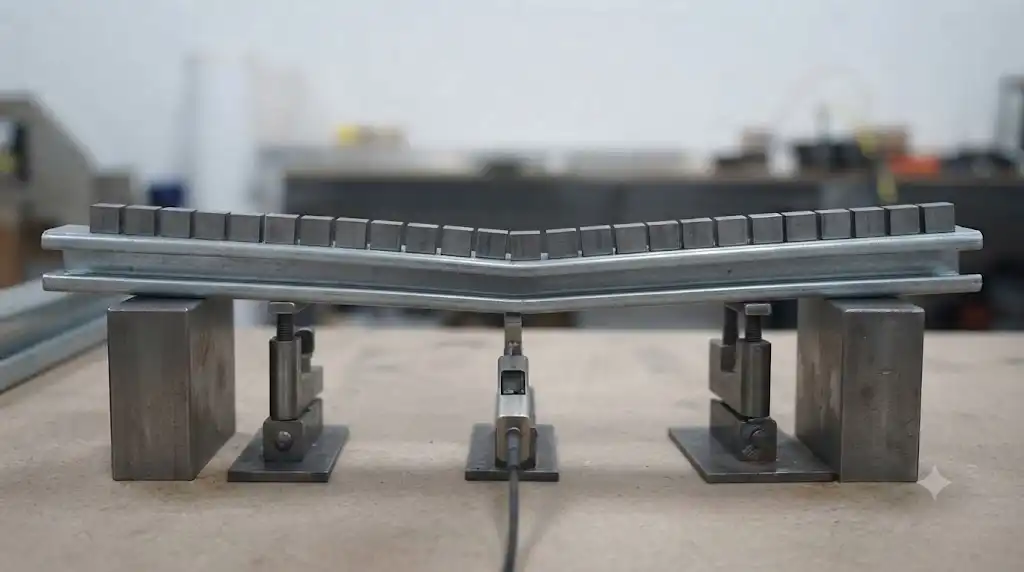

نقش خمش در طراحی

هرچه دهانه افزایش یابد، میزان خمش نیز بیشتر خواهد شد.

اگر خمش از مقدار مجاز بیشتر شود، مشکلات زیر ایجاد می‌شود:

• تغییر شکل دائمی
• ایجاد ترک
• آسیب به اتصالات
• افزایش لرزش
• کاهش عمر سیستم

به همین دلیل، کنترل خمش یکی از مهم‌ترین بخش‌های طراحی محسوب می‌شود.

اهمیت ضریب ایمنی

تمام محاسبات باید همراه با ضریب ایمنی انجام شوند.

وجود ضریب ایمنی باعث می‌شود:

• خطاهای اجرایی جبران شوند.
• تغییرات بار در آینده مشکلی ایجاد نکند.
• عمر سازه افزایش یابد.
• احتمال شکست کاهش پیدا کند.

خطاهای رایج در تعیین فاصله تکیه‌گاه

بسیاری از مشکلات اجرایی ناشی از محاسبات نادرست هستند.

رایج‌ترین خطاها عبارت‌اند از:

• استفاده از فاصله ثابت برای همه پروژه‌ها
• بی‌توجهی به وزن سیال داخل لوله
• نادیده گرفتن لرزش تجهیزات
• انتخاب ضخامت نامناسب
• استفاده از اطلاعات غیرمعتبر

راهکارهای کاربردی برای طراحی بهتر

• ظرفیت واقعی پروفیل را بررسی کنید
• بارهای آینده را نیز در نظر بگیرید
• از نرم‌افزارهای طراحی استفاده کنید
• فاصله ساپورت‌ها را در محل اجرا کنترل کنید
• از متعلقات استاندارد استفاده کنید

مثال اجرایی

فرض کنید در یک موتورخانه قرار است چندین لوله آب سرد و گرم به همراه سینی کابل روی پروفیل ۴۱×۲۱ نصب شوند.

ابتدا وزن تمام لوله‌ها، وزن آب داخل آن‌ها، وزن بست‌ها و متعلقات محاسبه می‌شود. سپس ظرفیت خمشی پروفیل از کاتالوگ تولیدکننده استخراج شده و با در نظر گرفتن ضریب ایمنی، فاصله مناسب بین تکیه‌گاه‌ها تعیین می‌شود.

در این پروژه، استفاده از فاصله استاندارد باعث می‌شود خمش پروفیل در محدوده مجاز باقی بماند، ارتعاش تجهیزات به حداقل برسد و امکان توسعه سیستم در آینده نیز بدون نیاز به تعویض سازه فراهم شود.

این مثال نشان می‌دهد که طراحی صحیح فاصله تکیه‌گاه، علاوه بر افزایش ایمنی، هزینه‌های نگهداری و تعمیرات را نیز کاهش می‌دهد.

تأثیر فاصله تکیه‌گاه بر هزینه پروژه

انتخاب فاصله مناسب میان ساپورت‌ها علاوه بر جنبه فنی، از نظر اقتصادی نیز اهمیت دارد.

اگر فاصله کمتر از مقدار موردنیاز باشد:

• تعداد پروفیل‌ها افزایش پیدا می‌کند.
• مصرف اتصالات بیشتر می‌شود.
• هزینه اجرا بالا می‌رود.

در مقابل، اگر فاصله بیش از حد باشد:

• احتمال خمش افزایش می‌یابد.
• تعمیرات بیشتر خواهد شد.
• امکان آسیب به تجهیزات وجود دارد.

هدف طراحی مهندسی، رسیدن به نقطه‌ای است که هم ایمنی تأمین شود و هم هزینه‌ها در سطح بهینه باقی بمانند.

جمع‌بندی

محاسبه فاصله تکیه‌گاه در پروفیل ۴۱×۲۱ یکی از مهم‌ترین مراحل طراحی سیستم‌های ساپورت تأسیسات است. این فاصله باید بر اساس وزن تجهیزات، نوع بار، ضخامت پروفیل، شرایط محیطی، ضریب ایمنی و ظرفیت باربری تعیین شود. استفاده از فاصله مناسب، علاوه بر جلوگیری از خمش و لرزش، موجب افزایش عمر مفید سازه، کاهش هزینه‌های تعمیرات و بهبود عملکرد کل سیستم خواهد شد. طراحی بر پایه استانداردهای معتبر و اطلاعات فنی تولیدکننده، مطمئن‌ترین روش برای دستیابی به یک سازه ایمن و اقتصادی است.

سوالات متداول

فاصله تکیه‌گاه در پروفیل ۴۱×۲۱ چگونه تعیین می‌شود؟

این فاصله بر اساس وزن بار، ضخامت پروفیل، ظرفیت خمشی، نوع بارگذاری، شرایط محیطی و ضریب ایمنی محاسبه می‌شود.

آیا می‌توان برای همه پروژه‌ها از یک فاصله ثابت استفاده کرد؟

خیر. هر پروژه شرایط بارگذاری و بهره‌برداری متفاوتی دارد و فاصله ساپورت باید به‌صورت اختصاصی محاسبه شود.

آیا وزن سیال داخل لوله در محاسبات اهمیت دارد؟

بله. وزن سیال بخشی از بار مرده سیستم محسوب می‌شود و باید در طراحی لحاظ گردد.

چرا کنترل خمش پروفیل اهمیت دارد؟

زیرا افزایش خمش می‌تواند باعث تغییر شکل، آسیب به اتصالات، کاهش ایمنی و کوتاه شدن عمر سیستم شود.

آیا ضخامت پروفیل بر فاصله تکیه‌گاه اثر دارد؟

بله. پروفیل‌های ضخیم‌تر معمولاً ظرفیت باربری بیشتری دارند و در شرایط مشخص امکان افزایش فاصله تکیه‌گاه را فراهم می‌کنند.

مهم‌ترین استانداردهای طراحی کدام‌اند؟

استانداردهای ASTM، DIN، EN، ISO، ISIRI، ASCE و AISC از مهم‌ترین مراجع طراحی سیستم‌های ساپورت هستند.

آیا لرزش تجهیزات در محاسبات لحاظ می‌شود؟

بله. تجهیزات دوار مانند پمپ‌ها و فن‌ها بار دینامیکی ایجاد می‌کنند و باید در طراحی فاصله ساپورت در نظر گرفته شوند.

بهترین مرجع برای تعیین ظرفیت باربری پروفیل چیست؟

کاتالوگ فنی و جداول بارگذاری منتشرشده توسط تولیدکننده معتبر، همراه با محاسبات مهندسی، بهترین مرجع برای تعیین ظرفیت باربری و فاصله تکیه‌گاه هستند.
