مقدمه

یکی از مهم‌ترین مراحل اجرای سیستم‌های خورشیدی، انتخاب براکت یا سوپرفیکس مناسب برای نصب پنل‌هاست. پایه‌ای که برای اتصال ریل و پنل انتخاب می‌شود، مستقیماً بر زاویه تابش، دوام سازه، مقاومت در برابر باد و حتی راندمان خروجی سیستم اثر دارد. در پروژه‌های خورشیدی سه نوع پایه بیشترین کاربرد را دارند: سوپرفیکس U، سوپرفیکس تخت و سوپرفیکس M. هرکدام ویژگی، کاربرد و سطح مقاومت متفاوتی دارد. در این مقاله به‌طور کامل این سه مدل را مقایسه می‌کنیم تا بهترین گزینه متناسب با سقف و شرایط محیطی انتخاب شود.

سوپرفیکس چیست و چه نقشی در سازه خورشیدی دارد؟

سوپرفیکس‌ها اتصالات فلزی مستحکمی هستند که برای قرارگیری ریل‌ها و تثبیت پنل خورشیدی روی سقف استفاده می‌شوند. براساس الزامات استاندارد IEC 62548، نوع پایه باید متناسب با نوع سقف، شیب، بار باد و شرایط پروژه انتخاب شود. یک سوپرفیکس مناسب مانع لرزش، جابه‌جایی و افت راندمان سیستم در طول زمان می‌شود.

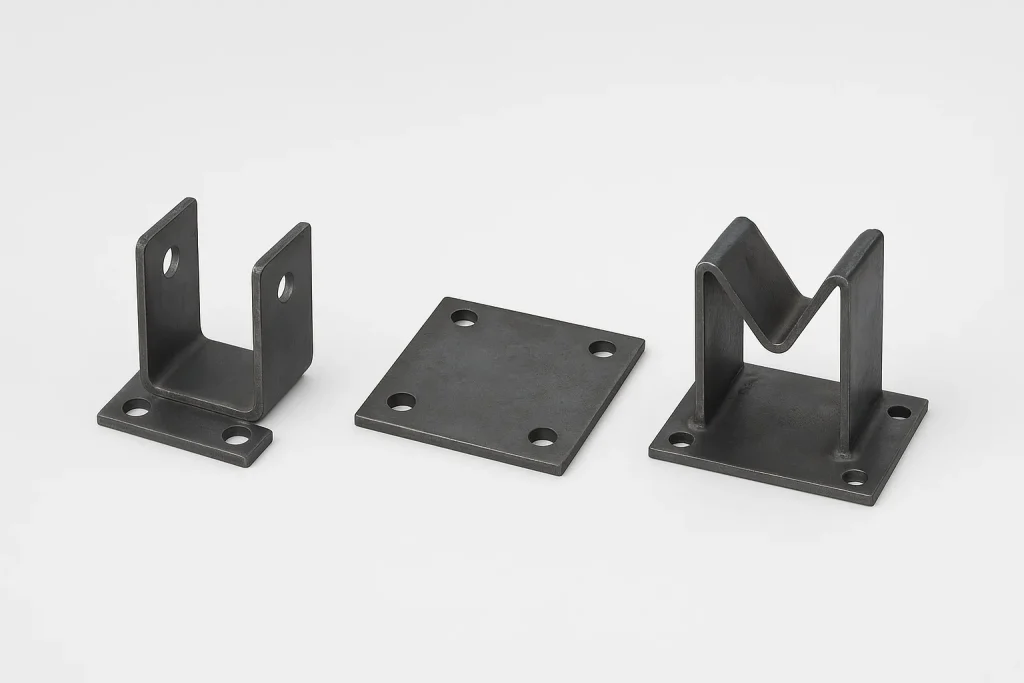

تفاوت سوپرفیکس یو، تخت و ام

سوپرفیکس U

• ساختار U مانند با استحکام خمشی خوب
• هماهنگ با سقف‌های موج‌دار، شیروانی و ساندویچ‌پنل
• قابل نصب با پیچ سرمته‌ای و پیچ‌های ضدزنگ
• جلوگیری از لغزش ریل در بادهای جانبی

مزایا:

• نصب سریع
• سازگاری با اکثر سقف‌های غیرصاف
• مقاومت مناسب در برابر بار باد

معایب:

• برای سطوح تخت بهترین گزینه نیست
• نیازمند بست و پیچ استاندارد جهت آب‌بندی صحیح

سوپرفیکس تخت (Flat)

• طراحی مخصوص سقف‌های صاف و بتنی
• قابل استفاده همراه با پایه‌های زاویه‌دار
• اتصال با رول‌بولت یا انکر مکانیکی

مزایا:

• بهترین گزینه برای سازه‌های بتنی و سقف‌های بدون شیب
• امکان نصب با زاویه دلخواه

معایب:

• مقاومت کمتر نسبت به مدل U و M
• حساس به کیفیت انکر یا رول‌بولت مورد استفاده

سوپرفیکس M

• طراحی M شکل با ظرفیت تحمل بار بسیار بالا
• مناسب نیروگاه‌های خورشیدی و مناطق بادخیز
• مقاوم‌ترین مدل میان سه نوع سوپرفیکس

مزایا:

• تحمل بار فوق‌العاده
• کاهش لرزش و تغییر شکل در سازه‌های بزرگ

معایب:

• وزن بیشتر
• هزینه بالاتر نسبت به دو مدل دیگر

مقایسه کاربرد انواع سوپرفیکس

مدل سوپرفیکس	مقاومت	مناسب برای	نوع اتصال	هزینه	سطح کاربری
U	بالا	سقف شیروانی و موج‌دار	پیچ سرمته‌ای	متوسط	پروژه‌های عمومی و صنعتی سبک
Flat	متوسط	سقف بتنی و سطوح کاملاً صاف	رول‌بولت	پایین	پروژه‌های خانگی و تجاری
M	بسیار بالا	مناطق بادخیز و سازه‌های بزرگ	انکر سنگین	بالا	نیروگاه‌های خورشیدی و صنعتی

هر سوپرفیکس برای چه پروژه‌ای مناسب است؟

سوپرفیکس U

بهترین انتخاب برای سقف‌های ناهموار، شیبدار یا موج‌دار است.
برای ساندویچ‌پنل و سقف‌های شیروانی ایده‌آل است.

سوپرفیکس تخت

مناسب سقف‌های بتنی یا سطوح کاملاً هموار.
گزینه‌ای عالی برای خانه‌ها و ساختمان‌های شهری.

سوپرفیکس M

مقاوم‌ترین گزینه برای پروژه‌های بزرگ و مناطق باد شدید.
در نیروگاه‌های خورشیدی کاربرد زیادی دارد.

خطاهای متداول در انتخاب سوپرفیکس

1. عدم هماهنگی نوع پایه با جنس و شیب سقف
2. استفاده از پیچ یا رول‌بولت بی‌کیفیت
3. نصب بدون تراز اولیه
4. رعایت نکردن فاصله استاندارد بین پایه‌ها
5. عدم آب‌بندی صحیح سقف شیروانی

بهترین روش‌های نصب براساس استانداردهای ۲۰۲۵

نصب سوپرفیکس U با پیچ‌های تقویت‌شده

• سرعت نصب بالا
• مناسب سقف‌های شیب‌دار و موج‌دار

استفاده از سوپرفیکس تخت با رول‌بولت مقاوم

• مناسب برای بتن و سقف‌های صاف
• امنیت بالا و سازگاری عالی با براکت‌های زاویه‌دار

نصب سوپرفیکس M در پروژه‌های صنعتی

• بیشترین مقاومت در برابر باد
• انتخاب مناسب برای نیروگاه‌های خورشیدی بزرگ

نکات اجرایی مهم برای نصب

• استفاده از پیچ، رول‌بولت و واشر EPDM استاندارد الزامی است.
• انتخاب مدل اشتباه باعث کاهش راندمان و استحکام سیستم می‌شود.
• فاصله پایه‌ها باید بین ۸۰ تا ۱۲۰ سانتی‌متر باشد.
• پیش از نصب ریل، تراز بودن تمامی سوپرفیکس‌ها الزامی است.
• زاویه پنل خورشیدی باید طبق موقعیت جغرافیایی تنظیم شود.

نکات کلیدی

1. تفاوت اصلی سوپرفیکس U، تخت و M در نوع کاربرد و میزان مقاومت آن‌هاست؛ مدل U مخصوص سقف‌های شیروانی، مدل تخت برای سقف‌های بتنی و مدل M برای مناطق بادخیز مناسب است.
2. برای سقف‌های صاف و بتنی، سوپرفیکس تخت بهترین گزینه است زیرا نصب زاویه‌دار را به‌راحتی پشتیبانی می‌کند.
3. سوپرفیکس M بیشترین مقاومت را داشته و برای نیروگاه‌های خورشیدی بزرگ و صنعتی استفاده می‌شود.
4. یکی از رایج‌ترین خطاها در نصب پنل خورشیدی، انتخاب اشتباه سوپرفیکس نسبت به نوع سقف است.

سوالات متداول (FAQ)

۱. سوپرفیکس U برای چه نوع سقفی مناسب است؟

برای سقف‌های موج‌دار، شیروانی و ساندویچ‌پنل.

۲. سوپرفیکس تخت چه کاربردی دارد؟

بهترین انتخاب برای نصب روی سطوح بتنی و کاملاً صاف.

۳. سوپرفیکس M در کجا استفاده می‌شود؟

در نیروگاه‌های خورشیدی، پروژه‌های بزرگ و مناطق بادخیز.

۴. آیا تفاوت قیمت زیادی بین مدل‌ها وجود دارد؟

بله؛ سوپرفیکس M گران‌ترین و سوپرفیکس تخت اقتصادی‌ترین مدل است.

۵. آیا می‌توان چند مدل سوپرفیکس را در یک پروژه استفاده کرد؟

در صورت هماهنگی با ریل‌ها بله، اما بهتر است از یک نوع پایه استفاده شود.

۶. آیا نصب سوپرفیکس به آب‌بندی نیاز دارد؟

بله، خصوصاً در سقف‌های شیروانی و ورق‌های موج‌دار.

۷. فاصله استاندارد بین پایه‌ها چقدر است؟

معمولاً بین ۸۰ تا ۱۲۰ سانتی‌متر بسته به وزن پنل و نوع سقف.
