نوامبر 4, 2025آموزش نصب سوپرفیکس در پروژه‌های خورشیدی بزرگ
مقدمه
نصب سوپرفیکس در پروژه‌های خورشیدی بزرگ یکی از مهم‌ترین مراحل برای تضمین استحکام پایه‌ها، عدم جابه‌جایی سازه‌ها و افزایش دقت در جانمایی تجهیزات خورشیدی است. اگر سوپرفیکس به‌درستی نصب نشود، تراز پایه‌های پنل‌ها به‌هم می‌ریزد و بازدهی نیروگاه خورشیدی کاهش می‌یابد. با توجه به توسعه گسترده نیروگاه‌های فتوولتائیک در سال‌های اخیر، استفاده از روش‌های نوین نصب سوپرفیکس باعث افزایش سرعت اجرا، دقت هم‌محوری سازه‌ها و جلوگیری از خطاهای سازه‌ای می‌شود. در این مقاله به‌عنوان یک راهنمای کامل، مراحل نصب سوپرفیکس در پروژه‌های خورشیدی، خطاهای رایج و بهترین روش‌های پیشنهادی بررسی می‌شود.
سوپرفیکس چیست و چرا در نیروگاه‌های خورشیدی اهمیت دارد؟
سوپرفیکس نوعی صفحه مهاری یا پایه اتصال است که برای فیکس‌کردن سازه‌های نگهدارنده پنل‌های خورشیدی به فونداسیون یا بیس‌پلیت‌ها استفاده می‌شود. این صفحه نیروی باد، بارهای لرزشی و وزن سازه را به زمین منتقل می‌کند. براساس گزارش Solar Mounting Standards 2024 بیش از ۶۵٪ خطاهای نصب در نیروگاه‌های خورشیدی مربوط به تراز نبودن یا نصب اشتباه پایه‌های فیکس است. به همین دلیل انتخاب روش صحیح نصب سوپرفیکس اهمیت زیادی در عملکرد نهایی نیروگاه دارد.
مراحل اصلی نصب سوپرفیکس در پروژه‌های خورشیدی
۱. آماده‌سازی فونداسیون و محل نصب
اولین مرحله، بررسی مقاومت خاک یا بتن و تعیین نقاط دقیق قرارگیری پایه‌ها است. در پروژه‌های بزرگ از GPS و سیستم‌های نقشه‌برداری پیشرفته برای تعیین مختصات دقیق استفاده می‌شود. همچنین باید مطمئن شد که فونداسیون یا پایه‌های بتنی کاملاً هم‌سطح هستند تا در مراحل بعدی مشکلی در تراز پنل‌ها ایجاد نشود.
۲. نصب بولت‌ها و آماده‌سازی تکیه‌گاه
در این مرحله بولت‌ها یا انکرها مطابق نقشه اجرایی نصب می‌شوند. استفاده از انکرهای استاندارد با مقاومت بالا ضروری است زیرا ساختارهای خورشیدی در معرض بادهای شدید قرار می‌گیرند. همچنین قبل از قرار دادن سوپرفیکس باید مطمئن شد که بولت‌ها جابه‌جا نشوند و تراز آن‌ها با دستگاه لیزر چک شود.

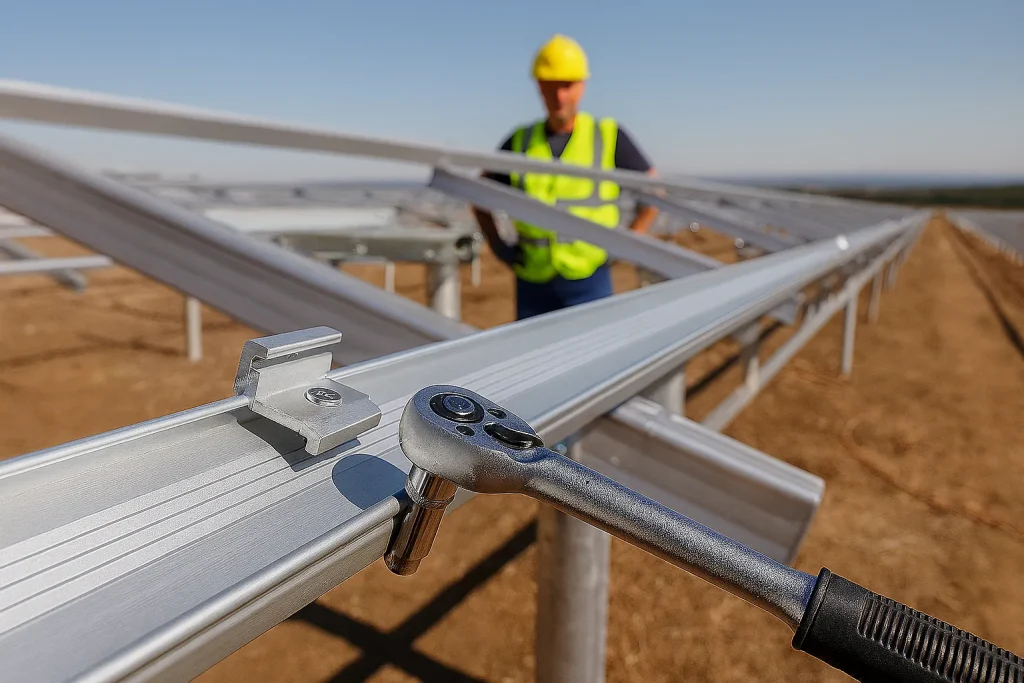

۳. نصب سوپرفیکس و هم‌ترازکردن صفحه
صفحه سوپرفیکس روی بولت‌ها قرار می‌گیرد و با استفاده از مهره، واشر و ابزار دقیق مانند تراز لیزری تنظیم می‌شود. تفاوت اصلی پروژه‌های خورشیدی در این مرحله، نیاز به تراز طولی و عرضی هم‌زمان برای چندین ردیف است تا زاویه تابش پنل‌ها دچار خطا نشود. معمولاً برای زیرسازی از گروت غیرانقباضی استفاده می‌شود تا صفحه کاملاً ثابت بماند.
۴. کنترل نهایی و تست استحکام
پس از نصب، تراز نهایی، شاقول بودن سازه و هم‌محوری ردیف‌ها کنترل می‌شود. در پروژه‌های صنعتی بزرگ تست بارگذاری موضعی یا تست لرزش نیز انجام می‌شود تا از مقاومت اتصال اطمینان حاصل گردد. مستندسازی دقیق نتایج و ثبت تصاویر نیز بخشی از فرآیند کنترل کیفیت است.
خطاهای رایج در نصب سوپرفیکس خورشیدی
۱. تراز نبودن پایه‌ها و ایجاد اختلاف ارتفاع بین ردیف‌ها
۲. جابه‌جایی بولت‌ها هنگام بتن‌ریزی فونداسیون
۳. استفاده از گروت غیراستاندارد یا فاقد چسبندگی کافی
۴. نصب سوپرفیکس بدون چک‌کردن هم‌محوری با مسیر خورشید
۵. استفاده از بولت‌های ضعیف و نامناسب برای بارهای بادی
طبق گزارش Solar Structures Iran 2025 حدود ۴۳٪ خطاهای نصب سازه‌های خورشیدی مربوط به عدم تراز سوپرفیکس و عدم استفاده از ابزار دقیق بوده است.
بهترین روش‌های نصب سوپرفیکس در پروژه‌های خورشیدی بزرگ
روش اول: استفاده از سیستم شابلون سه‌بعدی
این روش دقت نصب را چند برابر افزایش می‌دهد و باعث می‌شود تمام پایه‌ها در یک راستا و زاویه ثابت قرار گیرند. برای نیروگاه‌های وسیع که شامل هزاران پنل هستند، این روش بهترین گزینه است.
روش دوم: تراز لیزری چندمحوره
تراز لیزری چندمحوره امکان کنترل هم‌زمان سطح، زاویه و راستا را فراهم می‌کند. این روش برای پروژه‌هایی که زاویه شیب آن‌ها اهمیت زیادی دارد بسیار مؤثر است.
روش سوم: استفاده از کیت‌های پیش‌ساخته سوپرفیکس
کیت‌های پیش‌ساخته نصب را سریع‌تر می‌کنند و خطای انسانی را کاهش می‌دهند. این کیت‌ها مطابق استانداردهای ISO Solar Mount 2025 تولید می‌شوند و مناسب پروژه‌های بزرگ هستند.
روش چهارم: استفاده از انکرهای مکانیکی تقویتی
این روش برای نصب سوپرفیکس در پروژه‌های بازسازی نیروگاه یا بخش‌هایی با زیرسازی ضعیف کاربرد دارد. انکرهای تقویتی هزینه کمتری نسبت به روش‌های شیمیایی دارند و سرعت اجرا نیز بیشتر است.
نکات اجرایی مهم
همیشه باید از گروت غیرانقباضی استفاده کرد تا صفحه سوپرفیکس کاملاً فیکس شود. فاصله بولت‌ها باید دقیقاً مطابق نقشه باشد. ضخامت صفحه باید حداقل ۲۰ میلی‌متر باشد تا در برابر بارهای بادی مقاومت کافی داشته باشد. همچنین، تمامی جوش‌ها و اتصالات باید تست غیرمخرب شوند. برای پروژه‌های بزرگ توصیه می‌شود از پلاک نشانه‌گذاری برای شناسایی سریع هر پایه استفاده شود.
مقایسه روش‌های نصب (جدول)
| روش نصب | دقت | سرعت | هزینه | کاربرد |
|---|---|---|---|---|
| شابلون سه‌بعدی | بسیار بالا | متوسط | بالا | پروژه‌های وسیع |
| تراز لیزری چندمحوره | بالا | بالا | متوسط | صنعتی و نیمه‌صنعتی |
| کیت‌های پیش‌ساخته | بالا | بسیار بالا | متوسط | پروژه‌های بزرگ |
| انکر مکانیکی تقویتی | متوسط | بالا | پایین | بازسازی |
نکات کلیدی
- بهترین روش نصب سوپرفیکس در نیروگاه‌های خورشیدی استفاده از شابلون سه‌بعدی و تراز لیزری چندمحوره است که دقت نصب پایه‌ها را چندین برابر افزایش می‌دهد.
- برای نصب دقیق سوپرفیکس، ابتدا باید فونداسیون آماده شود، سپس بولت‌ها تراز شوند و در نهایت صفحه سوپرفیکس به‌کمک گروت تثبیت گردد.
- شایع‌ترین خطا در پروژه‌های خورشیدی، تراز نبودن پایه‌های سوپرفیکس به‌دلیل استفاده نکردن از ابزار دقیق است.
- روش‌های مدرن مانند کیت‌های پیش‌ساخته سوپرفیکس سرعت نصب را افزایش داده و خطاهای انسانی را کاهش می‌دهند.
سوالات متداول
۱. سوپرفیکس در پروژه خورشیدی چه کاربردی دارد؟
برای تثبیت سازه نگهدارنده پنل‌های خورشیدی استفاده می‌شود.
توضیح بیشتر: این صفحه بارهای باد و وزن پنل‌ها را به فونداسیون منتقل می‌کند.
۲. بهترین روش نصب سوپرفیکس چیست؟
استفاده از شابلون سه‌بعدی و تراز لیزری.
توضیح بیشتر: این ترکیب دقت هم‌محوری ردیف‌ها را تضمین می‌کند.
۳. آیا استفاده از گروت در نصب سوپرفیکس ضروری است؟
بله، برای تثبیت صفحه و جلوگیری از لرزش لازم است.
توضیح بیشتر: گروت غیرانقباضی بهترین گزینه است.
۴. ضخامت صفحه سوپرفیکس چقدر باید باشد؟
حداقل ۲۰ میلی‌متر.
توضیح بیشتر: در مناطق بادخیز گاهی از صفحات ضخیم‌تر استفاده می‌شود.
۵. رایج‌ترین خطا در نصب سوپرفیکس چیست؟
تراز نبودن و جابه‌جایی بولت‌ها.
توضیح بیشتر: این خطاها موجب کاهش راندمان نیروگاه می‌شود.
۶. آیا استفاده از کیت پیش‌ساخته مفید است؟
بله، مخصوصاً در پروژه‌های بزرگ.
توضیح بیشتر: سرعت اجرا را تا ۳۰٪ افزایش می‌دهد.
۷. آیا روش انکر مکانیکی برای نیروگاه مناسب است؟
برای بازسازی یا زیرسازی ضعیف مناسب است.
توضیح بیشتر: در پروژه‌های نو بیشتر از شابلون سه‌بعدی استفاده می‌شود.
