مقدمه

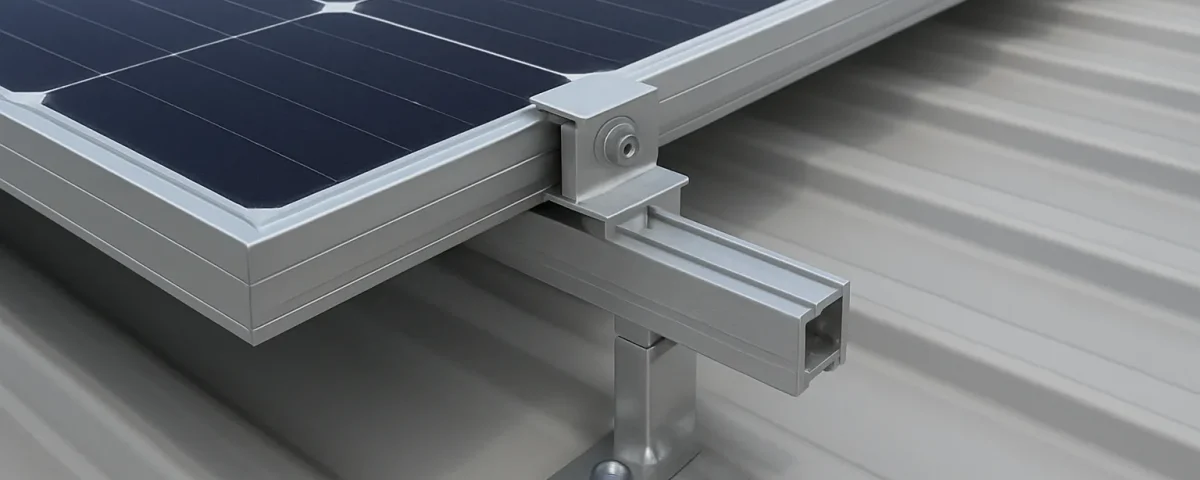

نصب سریع و ایمن سوپرفیکس پنل خورشیدی یکی از حیاتی‌ترین مراحل اجرای نیروگاه‌های خورشیدی خانگی و صنعتی است. اگر پایه‌ها، صفحات مهاری و نگهدارنده‌های سوپرفیکس به‌درستی نصب نشوند، میزان تابش‌گیری پنل کاهش یافته و حتی خطر جدا شدن سازه در برابر باد وجود دارد. بسیاری از پیمانکاران در سال‌های اخیر از سیستم‌های سوپرفیکس برای نصب پنل‌ها استفاده می‌کنند، زیرا این روش علاوه‌بر سرعت بالا، استحکام و ایمنی سازه را تضمین می‌کند. در این مقاله به‌عنوان یک راهنمای جامع، بهترین روش‌های نصب سوپرفیکس پنل خورشیدی، خطاهای رایج و استانداردهای اجرایی را بررسی می‌کنیم.

سوپرفیکس پنل خورشیدی چیست و چرا اهمیت دارد؟

سوپرفیکس مجموعه‌ای از صفحات مهاری، براکت‌های تنظیم‌شونده و بست‌های مقاوم است که برای نصب پنل خورشیدی روی بام یا سازه‌های صنعتی استفاده می‌شود. این سیستم امکان نصب سریع، دقیق و مقاوم را فراهم می‌کند و نقش مهمی در انتقال نیروهای ناشی از باد، بارهای مرده و زنده به سازه اصلی دارد. طبق استانداردهای نصب ۲۰۲۵، بیش از ۵۰٪ پایداری پنل خورشیدی به کیفیت سیستم مهار و تثبیت‌کننده آن بستگی دارد.

مراحل اصلی نصب سوپرفیکس پنل خورشیدی

۱. بررسی موقعیت نصب

• تعیین زاویه بهینه دریافت نور (معمولاً ۲۰ تا ۳۵ درجه).
• بررسی جهت جغرافیایی (ترجیحاً جنوب).
• ارزیابی تحمل بام یا سازه برای نصب تجهیزات.

۲. نصب صفحات پایه سوپرفیکس

• اندازه‌گیری دقیق فاصله براکت‌ها طبق ابعاد پنل.
• اتصال صفحات مهاری با پیچ‌های ضدزنگ یا رول بولت.
• کنترل تراز و شاقول پایه‌ها پیش از ادامه نصب.

۴. نصب براکت‌ها و ریل‌ها

• قرار دادن ریل‌های آلومینیومی روی پایه‌ها.
• محکم‌کردن اتصالات با واشرهای ضد لرزش.
• رعایت فاصله حرارتی مناسب برای انبساط و انقباض.

۴. نصب پنل خورشیدی

• قرار دادن پنل روی ریل‌ها و قفل‌کردن با بست‌های کناری.
• استفاده از گیره‌های میانی برای جلوگیری از لغزش.
• کنترل استحکام کل مجموعه قبل از اتصال برق.

۵. کنترل نهایی

• تست استحکام سازه در برابر لرزش و باد.
• تست اتصالات ارتینگ و سیستم حفاظتی.
• بررسی فاصله مناسب کابل‌ها از سطح بام.

خطاهای رایج در نصب سوپرفیکس پنل خورشیدی

۱. نصب نادرست صفحات مهاری روی سطح ناهموار
۲. استفاده از پیچ‌های بی‌کیفیت یا فاقد پوشش ضد خوردگی
۳. عدم رعایت فاصله ایمن بین پنل و سطح بام
۴. عدم توجه به زاویه دقیق تابش
۵. بی‌توجهی به بارهای باد در مناطق بادخیز
۶. نصب غیراصولی ریل‌ها و ایجاد ارتعاش در طول زمان

طبق گزارش انجمن انرژی خورشیدی ایران در سال ۲۰۲۴، ۳۵٪ آسیب‌های وارد شده به پنل‌ها ناشی از نصب نامناسب پایه و مهار سوپرفیکس بوده است.

بهترین روش‌های نصب سوپرفیکس پنل خورشیدی (روش‌های پیشنهادی ۲۰۲۵)

استفاده از سیستم سوپرفیکس قابل تنظیم زاویه

• تنظیم دقیق زاویه دریافت نور
• کاهش افت انرژی در فصول مختلف
• مناسب برای پروژه‌های خانگی و صنعتی

استفاده از پیچ‌های ضدزنگ A2 و A4

• جلوگیری از خوردگی اتصال
• افزایش طول عمر سازه
• توصیه‌شده برای مناطق مرطوب و ساحلی

نصب ریل‌های آلومینیوم مقاوم با پروفیل ضخیم

• تحمل فشار و باد شدید
• کاهش لرزش و تنش
• مناسب برای بام‌های مسطح و شیب‌دار

سیستم مهار دوگانه در مناطق بادخیز

• استفاده از بست‌های تقویتی
• جلوگیری از بلند شدن پنل در بادهای شدید
• مناسب برای مناطق شرقی و جنوبی ایران

نکات اجرایی مهم

• همیشه از تراز لیزری برای تنظیم صفحات پایه استفاده کنید.
• اتصال ارتینگ را قبل از قرارگیری پنل تکمیل کنید.
• لایه‌های عایق رطوبت زیر براکت‌ها فراموش نشود.
• فاصله پنل تا لبه پشت‌بام باید حداقل ۷۰ سانتی‌متر باشد.
• کابل‌ها را با بست UV‌-مقاوم ثابت کنید.
• از شابلون یا متر لیزری برای مشخص‌کردن محل ریل‌ها استفاده کنید.

مقایسه روش‌های نصب سوپرفیکس پنل خورشیدی

روش نصب	دقت	سرعت	هزینه	کاربرد
سوپرفیکس قابل تنظیم زاویه	بسیار بالا	بالا	متوسط	پروژه‌های خانگی
سوپرفیکس با ریل ضخیم	بالا	متوسط	بالا	صنعتی
سیستم مهار دوگانه	بسیار بالا	متوسط	بالا	مناطق بادخیز
نصب ساده سوپرفیکس اقتصادی	متوسط	بسیار بالا	پایین	پروژه‌های کوچک

نکات کلیدی

1. بهترین روش نصب پنل خورشیدی استفاده از سیستم سوپرفیکس قابل تنظیم زاویه است که بیشترین بازده انرژی را فراهم می‌کند.
2. برای نصب ایمن پنل خورشیدی باید صفحات پایه سوپرفیکس کاملاً تراز شده و با پیچ‌های ضدزنگ ثابت شوند.
3. شایع‌ترین خطا در نصب سوپرفیکس پنل خورشیدی، عدم توجه به زاویه مناسب تابش و اتصال غیرایمن ریل‌ها است.
4. استفاده از ریل‌های آلومینیومی مقاوم و بست‌های تقویتی، ایمنی سازه را در برابر باد تضمین می‌کند.

سوالات متداول

۱. سوپرفیکس پنل خورشیدی چیست؟

یک سیستم مهاری برای نصب ایمن و سریع پنل‌های خورشیدی.
توضیح بیشتر: این سیستم شامل براکت، ریل و بست‌های مقاوم است.

۲. بهترین زاویه نصب پنل خورشیدی چقدر است؟

بین ۲۰ تا ۳۵ درجه بسته به منطقه.
توضیح بیشتر: زاویه صحیح باعث افزایش راندمان انرژی می‌شود.

۳. آیا سوپرفیکس برای بام‌های شیب‌دار مناسب است؟

بله، با ریل‌های مخصوص.
توضیح بیشتر: در این حالت از براکت‌های تنظیم ارتفاع استفاده می‌شود.

۴. پیچ ضدزنگ برای نصب پنل ضروری است؟

بله، برای جلوگیری از خوردگی و کاهش تعمیرات.
توضیح بیشتر: پیچ‌های A2 و A4 بهترین گزینه هستند.

۵. آیا در مناطق بادخیز باید براکت تقویتی نصب شود؟

بله، کاملاً ضروری است.
توضیح بیشتر: این کار مانع جدا شدن پنل در باد شدید می‌شود.

۶. آیا پنل باید فاصله خاصی از بام داشته باشد؟

بله، حداقل چند سانتیمتر برای گردش هوا.
توضیح بیشتر: این فاصله از داغ شدن بیش از حد جلوگیری می‌کند.

۷. چه نوع ریل برای نصب بهتر است؟

ریل آلومینیومی ضخیم.
توضیح بیشتر: این ریل‌ها مقاومت بیشتری در برابر باد و لرزش دارند.
